Продукція
  • GN 115.10

GN 115.10

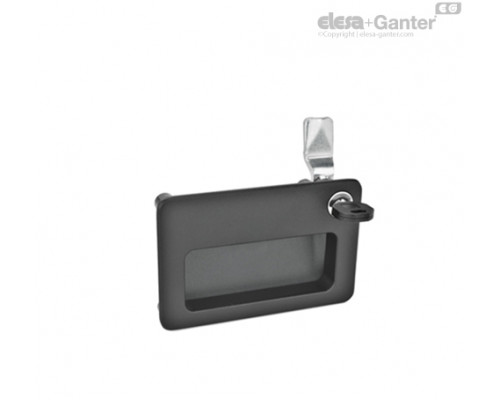

Замки з потопленою ручкою

Працює з ключем, що замикаються

GN 115.10
GN 115.10
Опис
Вага Наявн. Ціна

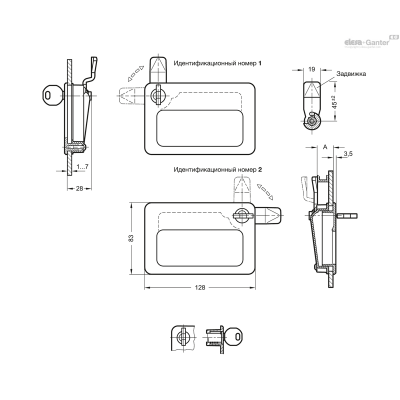

GN 115.10-SC-10-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-10-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-10-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-10-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-12-1-SR 308г 2 тижні 1575.90грн.
GN 115.10-SC-12-1-SW 324г 2 тижні 1575.90грн.
GN 115.10-SC-12-2-SR 320г 2 тижні 1575.90грн.
GN 115.10-SC-12-2-SW 320г 2 тижні 1575.90грн.
GN 115.10-SC-13-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-13-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-13-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-13-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-14-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-14-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-14-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-14-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-16-1-SR 307г 2 тижні 1526.40грн.
GN 115.10-SC-16-1-SW 307г 2 тижні 1526.40грн.
GN 115.10-SC-16-2-SR 307г 2 тижні 1526.40грн.
GN 115.10-SC-16-2-SW 307г 2 тижні 1526.40грн.
GN 115.10-SC-18-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-18-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-18-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-18-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-20-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-20-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-20-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-20-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-22-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-22-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-22-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-22-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-24-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-24-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-24-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-24-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-26-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-26-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-26-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-26-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-28-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-28-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-28-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-28-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-30-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-30-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-30-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-30-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-32-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-32-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-32-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-32-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-34-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-34-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-34-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-34-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-36-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-36-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-36-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-36-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-38-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-38-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-38-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-38-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-40-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-40-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-40-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-40-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-4-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-4-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-42-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-42-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-42-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-42-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-4-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-4-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-45-1-SR 307г 2 тижні 1526.40грн.
GN 115.10-SC-45-1-SW 307г 2 тижні 1526.40грн.
GN 115.10-SC-45-2-SR 307г 2 тижні 1526.40грн.
GN 115.10-SC-45-2-SW 307г 2 тижні 1526.40грн.
GN 115.10-SC-50-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-50-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-50-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-50-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-6-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-6-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-6-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-6-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-8-1-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-8-1-SW 307г 2 тижні 1575.90грн.
GN 115.10-SC-8-2-SR 307г 2 тижні 1575.90грн.
GN 115.10-SC-8-2-SW 307г 2 тижні 1575.90грн.
GN 115.10-SU-10-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-10-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-10-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-10-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-12-1-SR 323г 2 тижні 1540.80грн.
GN 115.10-SU-12-1-SW 323г 2 тижні 1540.80грн.
GN 115.10-SU-12-2-SR 320г 2 тижні 1540.80грн.
GN 115.10-SU-12-2-SW 320г 2 тижні 1540.80грн.
GN 115.10-SU-13-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-13-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-13-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-13-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-14-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-14-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-14-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-14-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-16-1-SR 322г 2 тижні 1491.30грн.
GN 115.10-SU-16-1-SW 322г 2 тижні 1491.30грн.
GN 115.10-SU-16-2-SR 322г 2 тижні 1491.30грн.
GN 115.10-SU-16-2-SW 322г 2 тижні 1491.30грн.
GN 115.10-SU-18-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-18-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-18-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-18-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-20-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-20-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-20-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-20-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-22-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-22-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-22-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-22-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-24-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-24-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-24-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-24-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-26-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-26-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-26-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-26-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-28-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-28-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-28-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-28-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-30-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-30-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-30-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-30-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-32-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-32-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-32-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-32-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-34-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-34-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-34-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-34-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-36-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-36-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-36-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-36-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-38-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-38-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-38-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-38-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-40-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-40-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-40-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-40-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-4-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-4-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-42-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-42-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-42-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-42-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-4-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-4-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-45-1-SR 322г 2 тижні 1491.30грн.
GN 115.10-SU-45-1-SW 322г 2 тижні 1491.30грн.
GN 115.10-SU-45-2-SR 322г 2 тижні 1491.30грн.
GN 115.10-SU-45-2-SW 322г 2 тижні 1491.30грн.
GN 115.10-SU-50-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-50-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-50-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-50-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-6-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-6-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-6-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-6-2-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-8-1-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-8-1-SW 322г 2 тижні 1540.80грн.
GN 115.10-SU-8-2-SR 322г 2 тижні 1540.80грн.
GN 115.10-SU-8-2-SW 322г 2 тижні 1540.80грн.
Характеристики

Варіанти замикаючих засувок:

Типи

  • Тип SC: Експлуатація з ключем (однаковий замок)
  • Тип SU: Експлуатація з ключем (унікальний замок)

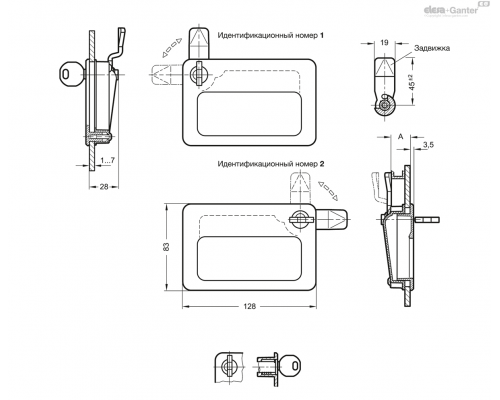

Ідентифікаційний номер

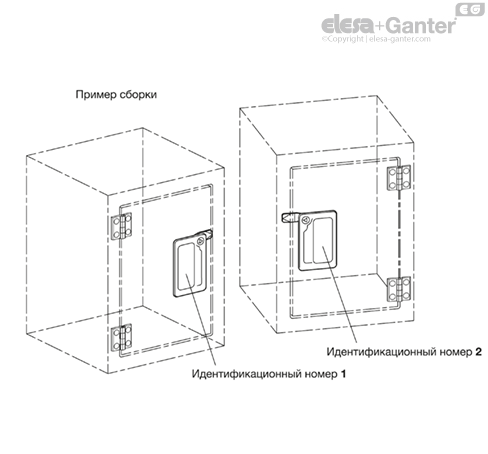

No.1: Робота в стандартній монтажній позиції, поворот клямки наліво
No.2: Робота в стандартній монтажній позиції, поворот засувки направо

Передня рамка, Цинк, лиття під тиском, з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
сріблястий колір, RAL 9006, текстурована обробка SR

Лоток, пластик

  • Темно-сірий колір (для SW)
  • Світло-сірий (для SR)

Ключ
Нейзильбер з пластиковою ручкою

інші деталі
Оцинкована сталь, блакитна пасивація

Варіанти незапираючих засувок:

Типи

  • Тип DK: Експлуатація з трикутним шпинделем (DK7)
  • Тип VK7: Експлуатація з квадратним шпинделем A/F7
  • Тип VK8: Серцевина квадратного перерізу A/F8
  • Тип SCH: Експлуатація з пазом
  • Тип VDE: Експлуатація з подвійною борідкою

Ідентифікаційний номер

  • No.1: Робота в стандартній монтажній позиції, поворот клямки наліво
  • No.2: Робота в стандартній монтажній позиції, поворот засувки направо

Передня рамка, Цинк, лиття під тиском, з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
сріблястий колір, RAL 9006, текстурована обробка SR

Лоток, пластик

  • Темно-сірий колір (для SW)
  • Світло-сірий (для SR)

Робоча частина
Цинк, лиття під тиском

  • пластикове покриття чорного кольору (для SW)
  • хромована поверхня (для SR)

інші деталі
Оцинкована сталь, блакитна пасивація

Інформація

Замки з утопленою ручкою GN 115.10 застосовуються в тих випадках, коли на додаток до замкового механізму необхідні вбудовані модульні поглиблення, Наприклад коли через брак простору неможливе використання стандартних ручок.
Обертальний рух в 90° провертає клямку за рамою, полегшуючи закривання дверей.
Замки з різними рукоятками охоплюють діапазон A від 4 до 50 мм.
Доступно більше 200 варіантів різних типів з різним замикаючим пристроєм, для кожної моделі ключ пронумерований.
У комплект поставки входить замок в окремому корпусі, а також 2 ключі, що знімаються в обох кінцевих положеннях.

Технічна інформація
Аксесуари
Інструкції зі збирання і монтажу

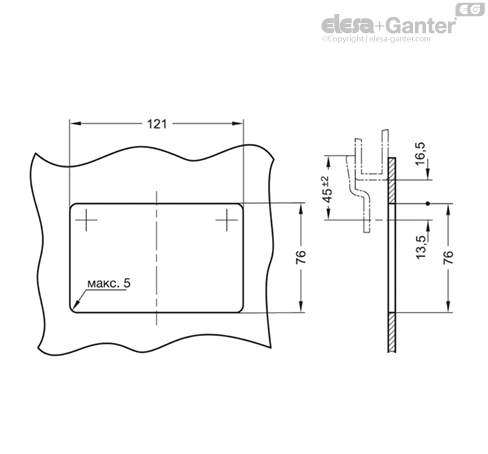

Перед складанням у двері повинен бути виконаний проріз, як показано на схемі.
Залежно від положення засувки, необхідно забезпечити відстань в 16,5 мм між рамою та міткою. Це робиться, щоб переконатися в тому, що клямка заходить за раму.

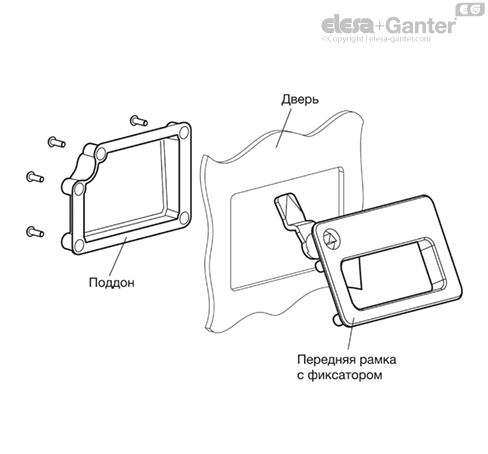

Для монтажу вставте передню рамку разом із попередньо зібраною клямкою з передньої сторони дверей.
Помістіть пластиковий лоток ззаду в отвори передньої рами.
Потім зі зворотного боку прикручуються і затягуються гвинти з циліндричною головкою M4x12 (йдуть у комплекті). Максимальна товщина дверей при цьому 7 мм.



Для монтажу вставте передню рамку разом із попередньо зібраною клямкою з передньої сторони дверей.
Помістіть пластиковий лоток ззаду в отвори передньої рами.



Питань: 0

Немає запитань про цей товар.

GN 115.10 831.44 KB
GN 115.10
Схожі товари
для замків
Ключі
GN 119.2
GN 119.2
GN 119.2..
для замків GN 115-IP та GN 1150, пластик, гігієнічне виконання
Ключі
GN 1151
GN 1151
GN 1151..
Втоплена ручка із вбудованим замком
Оснащення в зборці, технополімер
PR-CH
PR-CH
PR-CH..
Запірні язички для ручок-купе PR-CH
Сталь або нержавіюча сталь
LPR
LPR
LPR..
Технополімер, тригранна головка
Ручки із замком
EBP-CH
EBP-CH
EBP-CH..
Ручка з блокувальним пристроєм
Технополімер
EBR-CH
EBR-CH
EBR-CH..
Експлуатація з втулкою або елементами керування
Поворотні затискні замки з нержавіючої сталі
GN 516.5
GN 516.5
GN 516.5..
Шароподібний дверний фіксатор
Технополімер
BPS
BPS
BPS..
Дверний фіксатор із засувкою
Дверний фіксатор із засувкою
BMS
BMS
BMS..
Відкриття на себе за допомогою ручки або кнопки дверей. Для профілів з T-подібним пазом, технополімер.
Дверний фіксатор із засувкою
BMST
BMST
BMST..
VCT.40 FP-M6
VCT.40 FP-M6
VCT.FP
D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12
52.20грн.
DVA.1-25-30-M6-18-40
DVA.1-25-30-M6-18-40
DVA.1
D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432
54.00грн.
DVA.2-15-15-M4-10-40
DVA.2-15-15-M4-10-40
DVA.2
D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155
31.95грн.
DVA.3-15-15-M4-40
DVA.3-15-15-M4-40
DVA.3
D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155
35.10грн.
VC.692/50 p-M8x25
VC.692/50 p-M8x25
VC.692-p
D: 50 L: 25 d1: 18 d6g: M8 l2: 17
111.15грн.
Ручки з нержавіючої сталі із звуженою шийкою
з різьбовим стрижнем
GN 75.6
GN 75.6
GN 75.6-E-MT
GN 75.6..
0.00грн.
Ручки з нержавіючої сталі із звуженою шийкою
з різьбовим стрижнем
GN 75.6
GN 75.6
GN 75.6-E-PL
GN 75.6..
0.00грн.
з різьбовим стрижнем
Грибоподібні ручки
GN 75.5
GN 75.5
GN 75.5-E
Основні характеристики Типи ..
0.00грн.
з різьбовим стрижнем
Грибоподібні ручки
GN 75
GN 75
GN 75-E
Основні характеристики Типи ..
0.00грн.
Грибоподібні ручки
Різьбовий отвір
P.131/56-M12
P.131/56-M12
P.131
D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12
0.00грн.
Маховики зі спицями
Без ручки
VRTP.
VRTP.
VRTP.
D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380
0.00грн.
BTL.20 B-M5
BTL.20 B-M5
BTL-B
D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12
50.85грн.
VDS.200-A20-K
VDS.200-A20-K
VDS.
D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320
1391.85грн.
ERX.78 B-M12-C1
ERX.78 B-M12-C1
ERX-B
D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24
118.80грн.
DVA.2-70-50-M10-27-55
DVA.2-70-50-M10-27-55
DVA.2
D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930
454.05грн.
Маховики зі спицями
Без ручки
VRTP.
VRTP.
VRTP.
D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380
0.00грн.
Маховики зі спицями
Маховики без ручки
DIN 950
DIN 950
DIN 950-A
ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..
0.00грн.
Маховички цільнолиті
Без ручки
VDS.
VDS.
VDS.
МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..
0.00грн.
Дискові маховики
Алюміній
DIN 3670
DIN 3670
DIN 3670
Характеристики Коди отворів ..
0.00грн.
Ручка, що обертається "Soft-touch"
Маховики зі спицями
VRTP.
VRTP.
VRTP+IEL
МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..
0.00грн.
