GN 115.8

Замикані

Типи

• Тип SC: Експлуатація з ключем (однаковий замок)

• Тип SU: Експлуатація з ключем (унікальний замок)
• Тип SCK: Експлуатація з гайковим ключем (однаковий замок)
• Тип SUK: Експлуатація з гайковим ключем (унікальний замок)
• Тип SCT: Експлуатація з Т-подібною ручкою (однаковий замок)
• Тип SUT: з Т-подібною ручкою (різний замок)

Варіант виконання гачка

Ідентифікаційний номер

• №1: без кронштейна замки

• №2: з кронштейном замки

Корпус замка

Цинк, лиття під тиском

• хромування CR

• з пластиковим покриттям , чорний колір, RAL 9005, текстурована поверхня SW

Всі інші деталі

Оцинкована сталь, блакитна пасивація

Ключ

Нейзильбер з пластиковою ручкою

Гайковий ключ / Т-подібна ручка

Пластик (поліамід ПА), чорний матовий колір

Застосування з ключем, без закривання

Типи

• Тип DK: Експлуатація з трикутним шпинделем (DK7)

• Тип VK7: Експлуатація з квадратним шпинделем A/F7
• Тип VK8: Експлуатація з квадратним шпинделем A/F8
• Тип SCH: Експлуатація з пазом
• Тип VDE: Експлуатація з подвійною борідкою

Варіант виконання гачка

Ідентифікаційний номер

• №1: без кронштейна замки

• №2: з кронштейном замки

Корпус замку

Цинк, лиття під тиском

• хромування CR

• з пластиковим покриттям, чорний колір, RAL 9005, текстурована поверхня SW

Всі інші деталі

Оцинкована сталь, блакитна пасивація

Елементи управління

Пластик (поліамід PA)

чорний колір, матове оздоблення

Кришка (тип RG, KG, HG)

світло-сірий колір

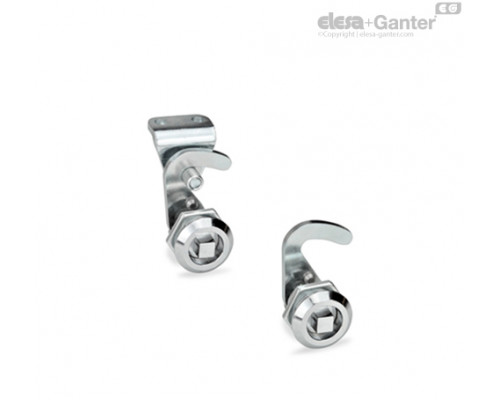

Гачкоподібні замки GN 115.8 з гачком та кронштейном фіксатора в основному використовуються для розсувних дверей та стулок. Замикаюча дія відбувається в радіальному напрямку до осі обертання, що забезпечує широке розмаїття різних застосувань.

Доступно більше 200 варіантів різних типів з різним замикаючим пристроєм, для кожної моделі ключ пронумерований.

Комплект поставки включає замок в окремому корпусі, а також 2 ключі, знімні в обох кінцевих положеннях.

• Інструкція з експлуатації GN 115.8

• Список типів засувок

• Характеристики пластику

• Ключі GN 119.2

• Заглушки GN 120
• Відкриваючі ручки GN 120.1

• Гачкоподібні замки з іншою довжиною А гачка

• Гачок з іншим поворотним радіусом R

Діаметр болта може бути переміщений на 10 мм, що полегшує пристосування блокувального механізму на місці установки.

При фіксації болта точно розташований на осі обертання, як показано на схемі. Бокове зміщення не більше 4 мм не погіршує належне функціонування.

Кут повороту гачка зазвичай обмежується 90°. Залежно від монтажу контактного штифта, що поставляється вільним, блокуюча дія здійснюється поворотом ліворуч або праворуч. Без контактного штифта гачок може обертатися на 360°.

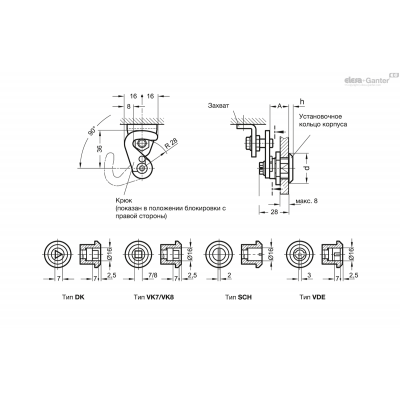

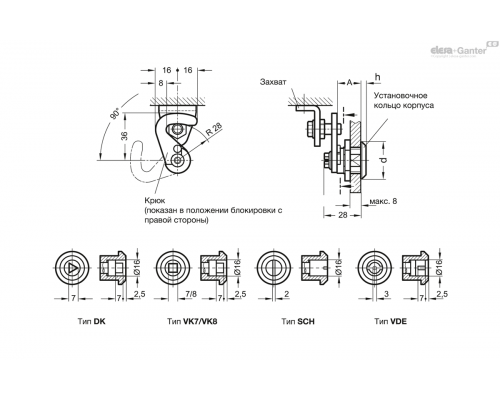

Для монтажу встановіть діаметр отвору у двері, як показано на схематичному кресленні.

Перед установкою гачка, блокувальний механізм спочатку повинен бути встановлений на дверному полотні (використовуючи шестигранну гайку, що додається).

У серійному виробництві діаметр монтажного отвору у дверному полотні зазвичай створюється пробивкою або лазерною обробкою.

Для серій малих розмірів та сталевих листів товщиною менше 2 мм використовується штамп GN 123 для листового металу.

Діаметр установочного отвору також може бути встановлений шляхом свердління / фрезерування, як показано на схематичних кресленнях.
