Продукція
  • GN 115.9

GN 115.9

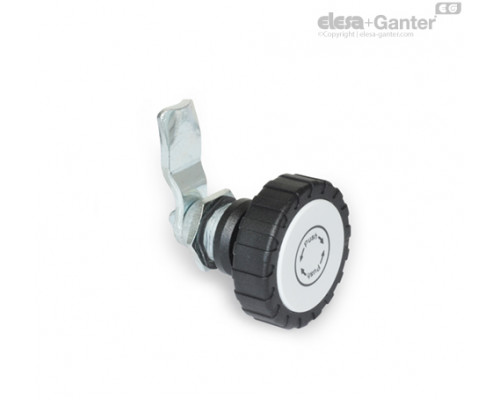

Засувки з функцією блокування

Робота з функціональними елементами, не замикаються

GN 115.9
GN 115.9
Опис
Вага Наявн. Ціна
GN 115.9-HG-10-SW 101г 2 тижні 747.90грн.
GN 115.9-HG-13-SW 100г 2 тижні 747.90грн.
GN 115.9-HG-14-SW 100г 2 тижні 747.90грн.
GN 115.9-HG-16-SW 100г 2 тижні 747.90грн.
GN 115.9-HG-18-SW 100г 2 тижні 747.90грн.
GN 115.9-HG-20-SW 100г 2 тижні 747.90грн.
GN 115.9-HG-22-SW 100г 2 тижні 747.90грн.
GN 115.9-HG-24-SW 101г 2 тижні 747.90грн.
GN 115.9-HG-26-SW 102г 2 тижні 747.90грн.
GN 115.9-HG-28-SW 103г 2 тижні 747.90грн.
GN 115.9-HG-30-SW 104г 2 тижні 747.90грн.
GN 115.9-HG-32-SW 104г 2 тижні 747.90грн.
GN 115.9-HG-4-SW 104г 2 тижні 747.90грн.
GN 115.9-HG-6-SW 102г 2 тижні 747.90грн.
GN 115.9-HG-8-SW 103г 2 тижні 747.90грн.
GN 115.9-KG-10-SW 98г 2 тижні 751.05грн.
GN 115.9-KG-13-SW 97г 2 тижні 751.05грн.
GN 115.9-KG-14-SW 97г 2 тижні 751.05грн.
GN 115.9-KG-16-SW 97г 2 тижні 751.05грн.
GN 115.9-KG-18-SW 97г 2 тижні 751.05грн.
GN 115.9-KG-20-SW 97г 2 тижні 751.05грн.
GN 115.9-KG-22-SW 97г 2 тижні 751.05грн.
GN 115.9-KG-24-SW 98г 2 тижні 751.05грн.
GN 115.9-KG-26-SW 99г 2 тижні 751.05грн.
GN 115.9-KG-28-SW 100г 2 тижні 751.05грн.
GN 115.9-KG-30-SW 101г 2 тижні 751.05грн.
GN 115.9-KG-32-SW 101г 2 тижні 751.05грн.
GN 115.9-KG-4-SW 101г 2 тижні 751.05грн.
GN 115.9-KG-6-SW 100г 2 тижні 751.05грн.
GN 115.9-KG-8-SW 100г 2 тижні 751.05грн.
GN 115.9-RG-10-SW 122г 2 тижні 811.35грн.
GN 115.9-RG-13-SW 121г 2 тижні 811.35грн.
GN 115.9-RG-14-SW 121г 2 тижні 811.35грн.
GN 115.9-RG-16-SW 121г 2 тижні 811.35грн.
GN 115.9-RG-18-SW 121г 2 тижні 811.35грн.
GN 115.9-RG-20-SW 121г 2 тижні 811.35грн.
GN 115.9-RG-22-SW 121г 2 тижні 811.35грн.
GN 115.9-RG-24-SW 122г 2 тижні 811.35грн.
GN 115.9-RG-26-SW 123г 2 тижні 811.35грн.
GN 115.9-RG-28-SW 124г 2 тижні 811.35грн.
GN 115.9-RG-30-SW 125г 2 тижні 811.35грн.
GN 115.9-RG-32-SW 125г 2 тижні 811.35грн.
GN 115.9-RG-4-SW 125г 2 тижні 811.35грн.
GN 115.9-RG-6-SW 123г 2 тижні 811.35грн.
GN 115.9-RG-8-SW 124г 2 тижні 811.35грн.

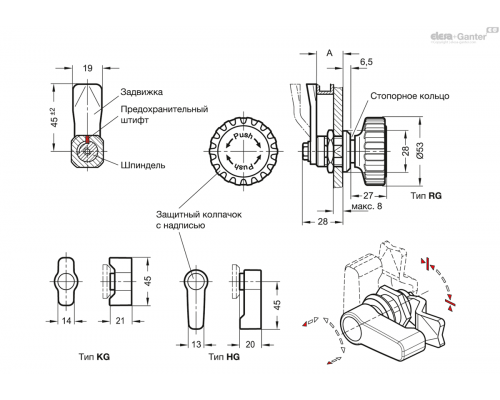

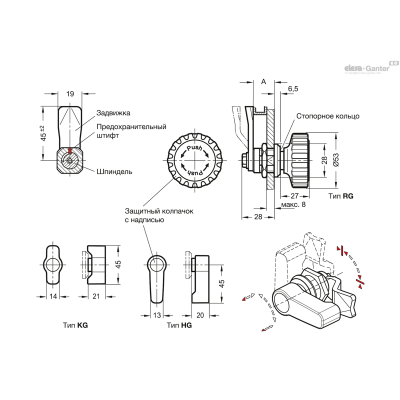

Характеристики

Робота з функціональними елементами

Типи

  • Тип RG: Експлуатація з ручкою з накаткою GN 7336
  • Тип KG: Експлуатація з гайковим ключем
  • Тип HG: Експлуатація з важелем

Корпус замку

Цинк, лиття під тиском

Стопорне кільце

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

Всі інші деталі

Оцинкована сталь, блакитна пасивація

Привідні ручки

Пластик (поліамід PA)

чорний колір, матове оздоблення

Ковпачок

Пластик (поліамід PA)

світло-сірий колір

Експлуатація з втулкою

Типи

  • Тип DK: Експлуатація з трикутним шпинделем (DK7)
  • Тип VK7: Експлуатація з квадратним шпинделем A/F7
  • Тип VK8: Експлуатація з квадратним шпинделем A/F8

Корпус замку

Цинк, лиття під тиском

Стопорне кільце

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

Всі інші деталі

Оцинкована сталь, блакитна пасивація

Інформація

Засувки GN 115.9 мають натисканіблокатори. У двох кінцевих положеннях шпиндель фіксується дома засувкою. Пристрій можна повертати на 90° лише при натисканні на функціональний елемент, вивільняючи запобіжний штифт із заблокованого положення. Ця функція надійно блокує засувку від самостійного переміщення або через вібрацію.

Скошені краї на клямці дозволяють легко закрити двері. Клямки з різними рукоятками охоплюють блокувальну відстань A від 4 до 32 мм.

Замки GN 115.9 поставляються з вільно закритим замком.

Технічна інформація
Аксесуари
  • Відкриваючі ручки GN 120.1
Інструкції зі збирання і монтажу

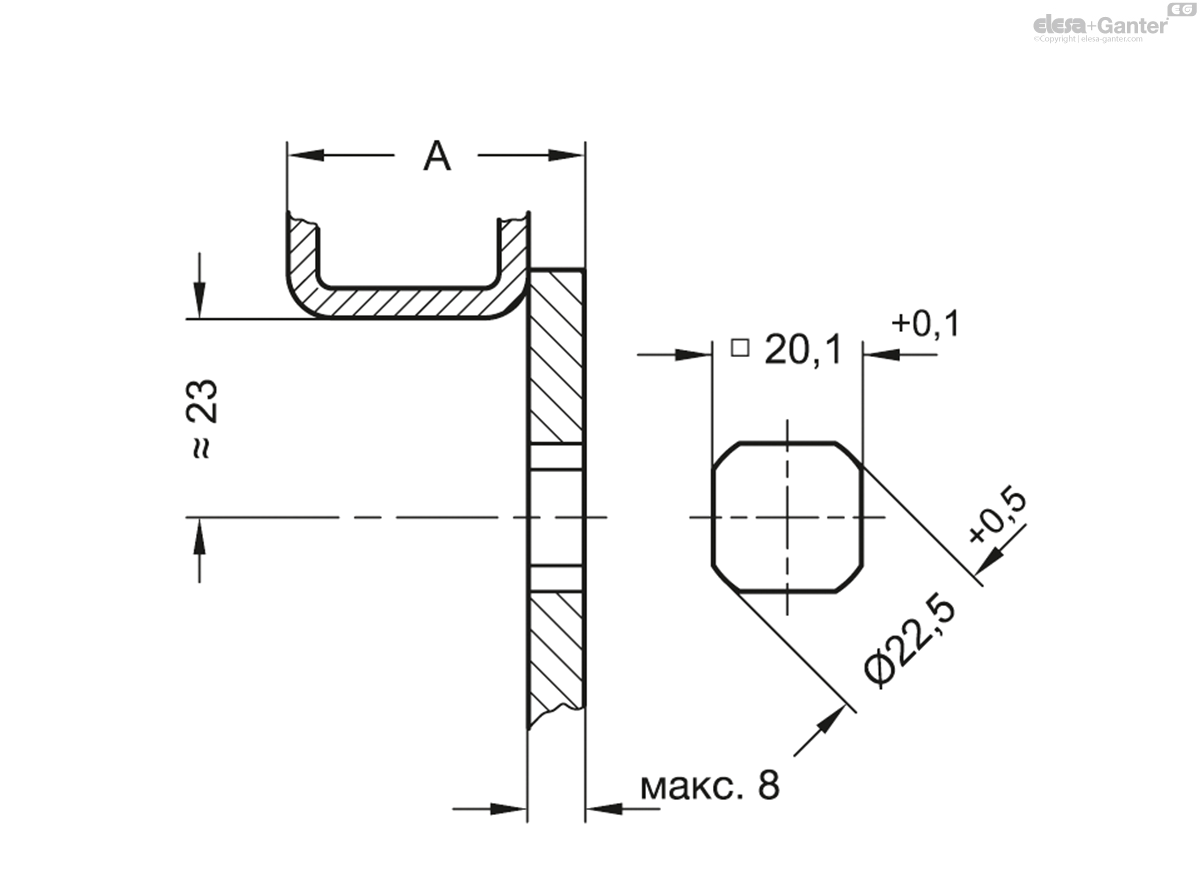

Для монтажу встановіть діаметр отвору у двері, як показано на схематичному кресленні.

Будучи встановленим, замок проштовхується через зроблений отвір наскрізь. З зворотного боку надягається і прикручується шестигранна гайка.

У серійному виробництві діаметр монтажного отворуу дверному полотні зазвичай створюється пробивкою або лазерною обробкою.

Для серій малих розмірів та сталевих листів товщиною менше 2 мм використовується штамп  GN 123 для листового металу.

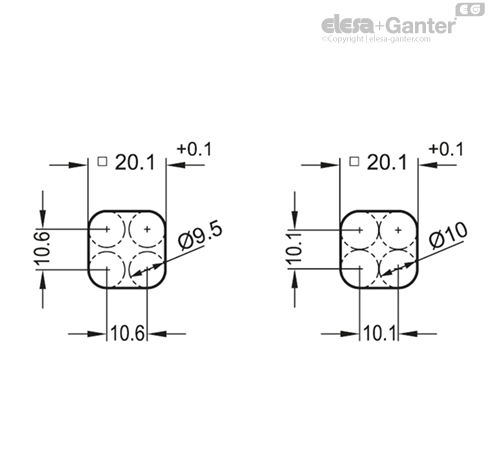

Діаметр установочного отвору також може бути встановлений шляхом свердління / фрезерування, як показано на схематичних кресленнях.
