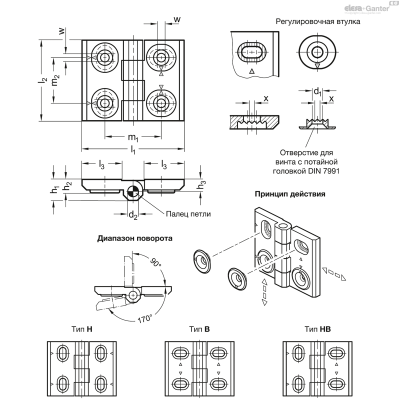

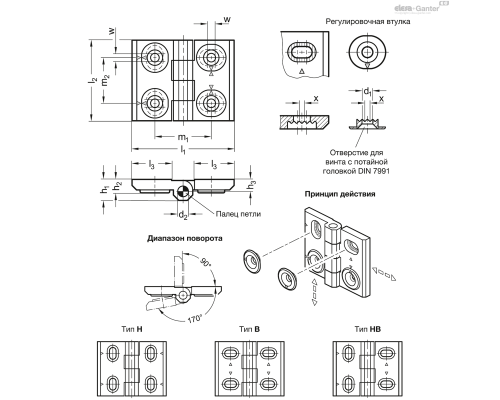

| Опис | l2 | l3 | m1 | m2 | w | x | h1 | h2 | h3 | l1 | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 127-A4-52-40-B-GS | 40 | 22 | 30 | 22 | 2 | 1 | 9.5 | 6 | 5.5 | 52 | 4.5 | 4 | 102г | 2 тижні | 1026.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 127-A4-52-40-HB-GS | 40 | 22 | 30 | 22 | 2 | 1 | 9.5 | 6 | 5.5 | 52 | 4.5 | 4 | 102г | 2 тижні | 1044.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 127-A4-52-40-H-GS | 40 | 22 | 30 | 22 | 2 | 1 | 9.5 | 6 | 5.5 | 52 | 4.5 | 4 | 102г | 2 тижні | 1058.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 127-A4-64-50-B-GS | 50 | 28 | 37 | 27 | 3 | 1.5 | 11.5 | 7 | 6.5 | 64 | 5.5 | 6 | 137г | 2 тижні | 1478.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 127-A4-64-50-HB-GS | 50 | 28 | 37 | 27 | 3 | 1.5 | 11.5 | 7 | 6.5 | 64 | 5.5 | 6 | 137г | 2 тижні | 1500.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 127-A4-64-50-H-GS | 50 | 28 | 37 | 27 | 3 | 1.5 | 11.5 | 7 | 6.5 | 64 | 5.5 | 6 | 137г | 2 тижні | 1521.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 127-A4-76-60-B-GS | 60 | 33.5 | 42 | 34 | 4 | 2 | 15 | 9 | 8.5 | 76 | 6.5 | 8 | 254г | 2 тижні | 2194.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 127-A4-76-60-HB-GS | 60 | 33.5 | 42 | 34 | 4 | 2 | 15 | 9 | 8.5 | 76 | 6.5 | 8 | 254г | 2 тижні | 2216.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 127-A4-76-60-H-GS | 60 | 33.5 | 42 | 34 | 4 | 2 | 15 | 9 | 8.5 | 76 | 6.5 | 8 | 254г | 2 тижні | 2227.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип H регульований у вертикальному напрямку
- Тип B : регульований у вертикальному напрямку
- Тип HB регульований у вертикальному та горизонтальному напрямках
Цинк, лиття під тиском
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
сріблястий колір, RAL 9006, текстурована обробка SR
Нержавіюча сталь A4
Німецька матеріал № 1.4408
матове оздоблення, дробоструминна обробка GS
Штифт
Нержавіюча сталь AISI 316Ti
Інформація

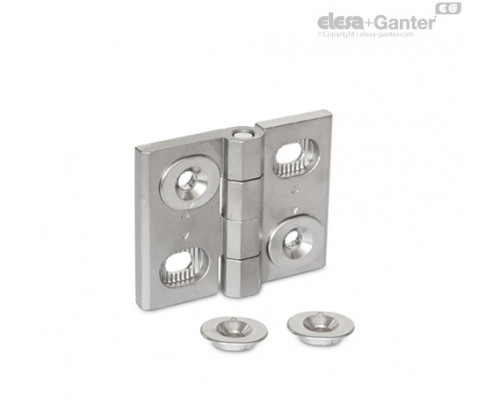

За допомогою петель GN 127 можна встановити двері та кришки, забезпечивши щільне прилягання за допомогою точного регулювання шляхом переміщення регулювальних втулок. Таким чином зазор між дверима і коробкою можна відрегулювати, компенсуючи можливі виробничі допуски. Стрілки-покажчики відзначають середину регульованого діапазону w.
Крім того, варіанти виконання з нержавіючої сталі в цілому підходять для застосування в особливо жорстких умовах.
Питань: 0
Немає запитань про цей товар.
GN 127 348.65 KB
