Продукція
  • GN 133.2

GN 133.2

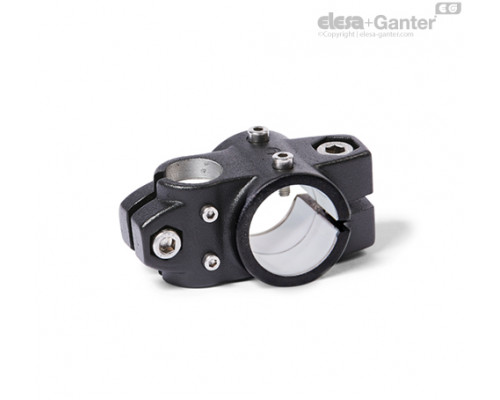

Двосторонні затискачі лінійного приводу

З втулковим підшипником для двоосьової системи, Алюміній, неоднакові розміри отвору d1/d2

GN 133.2
GN 133.2
Характеристики

Ідентифікаційний номер

№2: з двома затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

З пластиковим покриттям

Чорний колір, RAL 9005, текстурована обробка SW

Втулковий підшипник

Пластик (ПТФЕ)

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Самоблокуються за допомогою поліамідного кільця

Інформація

Двосторонні затискачі лінійного приводу GN 133.2 засновані на двосторонніх сполучних затискачах. Додатково кріпильні отвори використовуються для з'єднання зі шпонкою лінійного приводу. Отвори з позначенням G оснащені втулковими підшипниками.

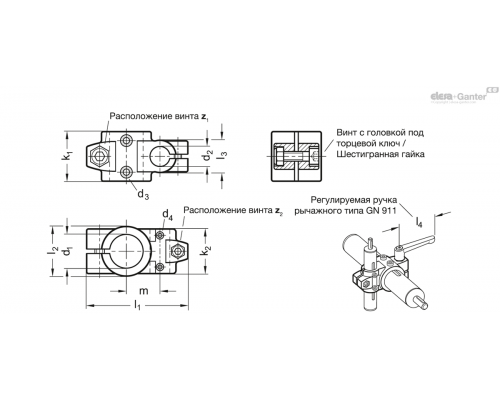

При розміщенні гвинтів z1/ z2зазор отворів напрямної d1/ d2можна регулювати, або затискачі лінійного приводу можна затиснути після регулювання.

Для швидкого затиску без використання інструментів можна замінити гвинти з головкою під шестигранний ключ на відповідні ручки, GN 911 перераховані в таблиці як приладдя.

Аксесуари
  • Регульовані ручки важільного типу GN 911
Технічна інформація
