Продукція
  • GN 136

GN 136

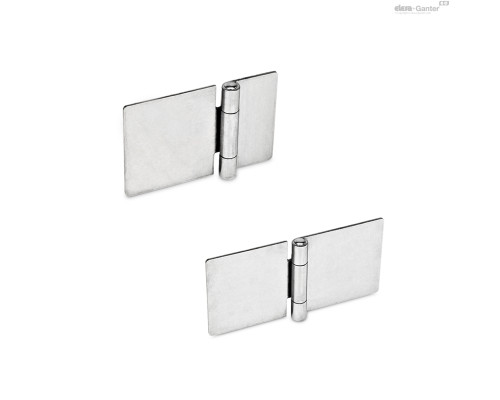

Петлі з листового металу

Нержавіюча сталь NI, горизонтальне подовження

GN 136
GN 136

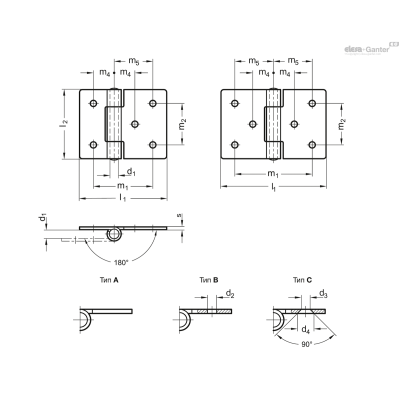

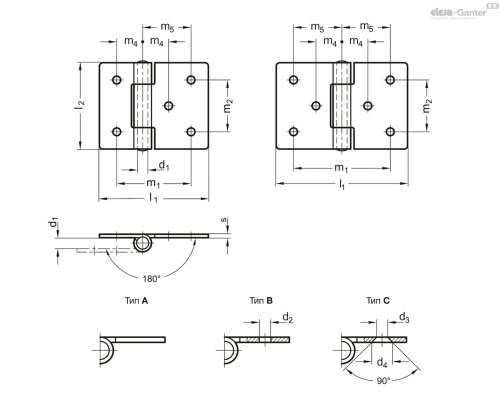

Опис
l1 >подовжений з обох боків
l1 подовжений з одного боку
l2
m1 >подовжений з обох боків
m1 подовжений з одного боку
m2
m4
m5
s
d1
d2
d3
Вага Наявн. Ціна
GN 136-NI-100-50-A 100 - 50 - 66 30 15 48 2 6 - - 98г 2 тижні 327.15грн.
GN 136-NI-100-50-B 100 - 50 - 66 30 15 48 2 6 5.2 - 99г 2 тижні 340.65грн.
GN 136-NI-100-50-C 100 - 50 - 66 30 15 48 2 6 - 5 110г 2 тижні 405.45грн.
GN 136-NI-120-60-A 120 - 60 96 - 36 18 48 2 6 - - 139г 2 тижні 415.80грн.
GN 136-NI-120-60-B 120 - 60 96 - 36 18 48 2 6 5.2 - 136г 2 тижні 432.90грн.
GN 136-NI-120-60-C 120 - 60 96 - 36 18 48 2 6 - 5 136г 2 тижні 496.35грн.
GN 136-NI-45-30-A - 45 30 - 33 18 9 24 1.5 3 - - 20г 2 тижні 134.55грн.
GN 136-NI-45-30-B - 45 30 - 33 18 9 24 1.5 3 3.2 - 19г 2 тижні 149.40грн.
GN 136-NI-45-30-C - 45 30 - 33 18 9 24 1.5 3 - 4 19г 2 тижні 198.00грн.
GN 136-NI-60-30-A 60 - 30 48 - 18 9 24 1.5 3 - - 25г 2 тижні 166.05грн.
GN 136-NI-60-30-B 60 - 30 48 - 18 9 24 1.5 3 3.2 - 24г 2 тижні 174.60грн.
GN 136-NI-60-30-C 60 - 30 48 - 18 9 24 1.5 3 - 4 24г 2 тижні 216.90грн.
GN 136-NI-60-40-A - 60 40 - 45 25 12.5 32.5 2 4 - - 47г 2 тижні 207.45грн.
GN 136-NI-60-40-B - 60 40 - 45 25 12.5 32.5 2 4 4.2 - 45г 2 тижні 219.15грн.
GN 136-NI-60-40-C - 60 40 - 45 25 12.5 32.5 2 4 - 5 45г 2 тижні 243.45грн.
GN 136-NI-75-50-A - 75 50 65 - 30 15 32.5 2 6 - - 81г 2 тижні 292.05грн.
GN 136-NI-75-50-B - 75 50 65 - 30 15 32.5 2 6 5.2 - 79г 2 тижні 307.80грн.
GN 136-NI-75-50-C - 75 50 65 - 30 15 32.5 2 6 - 5 79г 2 тижні 334.35грн.
GN 136-NI-80-40-A 80 - 40 - 55 25 12.5 40 2 4 - - 59г 2 тижні 237.15грн.
GN 136-NI-80-40-B 80 - 40 - 55 25 12.5 40 2 4 4.2 - 58г 2 тижні 256.05грн.
GN 136-NI-80-40-C 80 - 40 - 55 25 12.5 40 2 4 - 5 58г 2 тижні 288.90грн.
GN 136-NI-90-60-A - 90 60 80 - 36 18 40 2 6 - - 111г 2 тижні 338.40грн.
GN 136-NI-90-60-B - 90 60 80 - 36 18 40 2 6 5.2 - 108г 2 тижні 333.45грн.
GN 136-NI-90-60-C - 90 60 80 - 36 18 40 2 6 - 5 108г 2 тижні 401.85грн.
Основні характеристики
Типи
  • Тип A : без отворів (тільки у виконанні з нержавіючої сталі NI)
  • Тип B : з наскрізними отворами
  • Тип C : з роззенкованими отворами

Крила петлі

  • Сталь ST
  • Оцинкований, синій пасивований
  • Лише тип B/С
  • Нержавіюча сталь AISI 304 NI
  • Гладка поверхня
  • Усі типи
  • З пластиковим покриттям
  • Чорний колір, RAL 9005, текстуроване оздоблення NISW
  • Тільки типу В
  • Нержавіюча сталь AISI 316 A4
  • Лише тип B/С

Штифт

Нержавіюча сталь

  • AISI 304 для ST/NI/NISW
  • AISI 316 для A4
  • Із заклепками
Інформація

Металеві петлі GN 136 з листової сталі доступні у різних виконаннях та підходять для легких та середніх умов експлуатації.

Тип A може фіксуватися в заданому положенні зварюванням або при використанні отворів, виконаних споживачем.

Варіанти виконання з нержавіючої сталі підходять для застосування у вкрай агресивних середовищах.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

Load_Rating_Handles_RU 2.21 MB
List_Hinges_RU 1.96 MB
GN 136 993.92 KB
Properties_Stainless_Steel_RU 144.52 KB
GN 136-NI-HE
