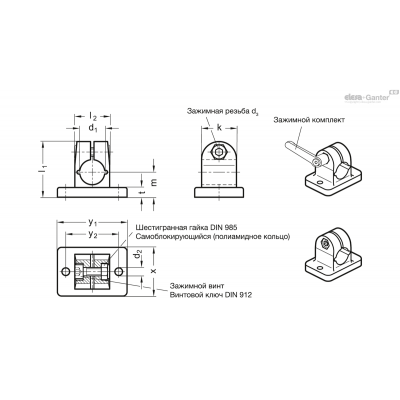

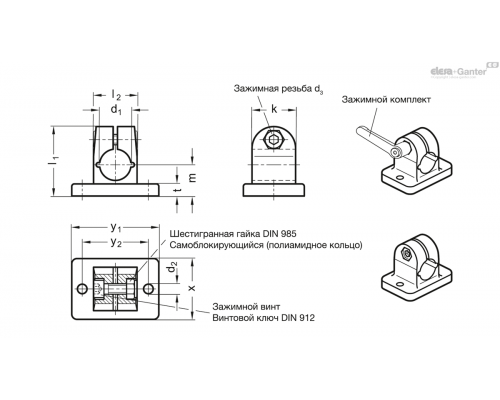

| Опис | GN 911 для zl3 | k | l2 | x | y1 | y2 | z | l1 | m | d1 | d2 | t | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 145-B12-2-NI | - | 25 | 25 | 35 | 50 | 38 | M6-20 | 40 | 18 | B 12 | 5.5 | 7 | 63г | 2 тижні | 1665.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 145-B14-2-NI | - | 25 | 25 | 35 | 50 | 38 | M6-20 | 40 | 18 | B 14 | 5.5 | 7 | 67г | 2 тижні | 1665.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 145-B15-2-NI | - | 25 | 25 | 35 | 50 | 38 | M6-20 | 40 | 18 | B 15 | 5.5 | 7 | 65г | 2 тижні | 1665.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 145-B16-2-NI | - | 25 | 25 | 35 | 50 | 38 | M6-20 | 40 | 18 | B 16 | 5.5 | 7 | 166г | 2 тижні | 1665.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 145-B18-2-NI | 63 | 25 | 25 | 35 | 50 | 38 | M6-20 | 40 | 18 | B 18 | 5.5 | 7 | 62г | 2 тижні | 1665.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 145-B20-2-NI | 45 , 63 | 25 | 25 | 35 | 50 | 38 | M6-20 | 40 | 18 | B 20 | 5.5 | 7 | 153г | 2 тижні | 1665.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Варіант виконання з алюмінію
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
безбарвний
матові, дробоструминної обробки BL
Варіант виконання з нержавіючої сталі NI
AISI CF-8
матове оздоблення, дробоструминна обробка
Затискні отвори механічно оброблені
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Інформація

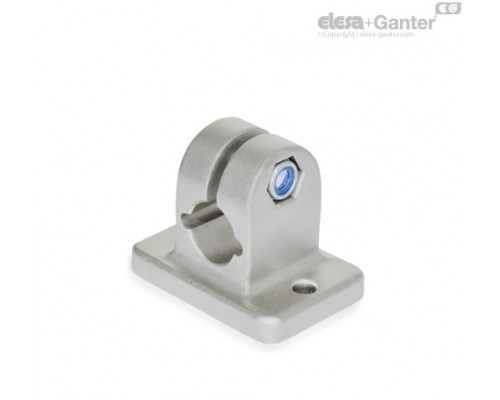

Робочі отвори фіксаторів фланцевих сполучних затискачів GN 145 піддавалися механічній обробці та призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.
Фланцеві з'єднувальні затискачі GN 145 також підходять для встановлення на профільних системах.
Це стандартний затискний гвинт з торцевою головкою з шестигранним поглибленням DIN 912. Він може бути замінений затискними втулками GN 911 / GN 911.3 (код виробу див. у таблиці з розмірами).
Технічна інформація
