| Опис | d1 Отвір | k | x1 | x2 | y1 | y2 | z | Важіль GN 911.3 для zl2 | l1 | m | B | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

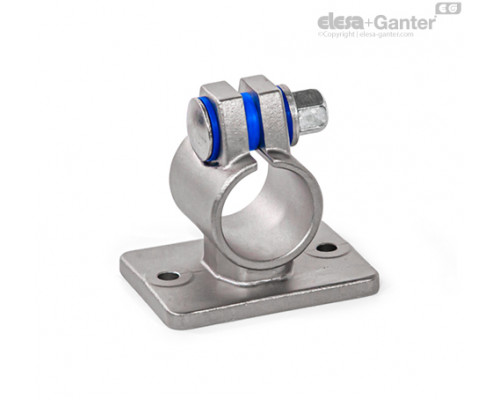

| GN 146.6-B30-B-4 | B 30 | 40 | 52 | 35 | 70 | 53 | M8-30 | 63 , 78 | 65 | 30 | 22 | 6.5 | 270г | 2 тижні | 3260.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

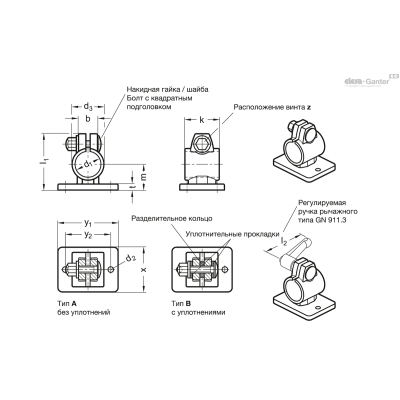

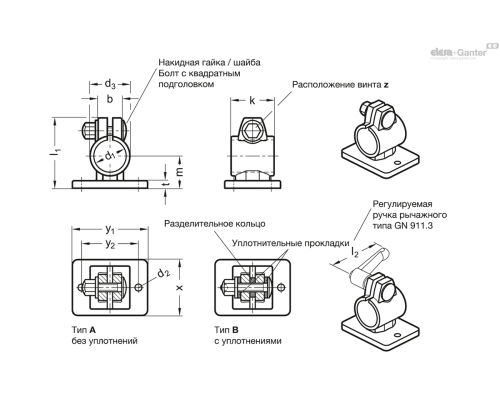

Типи
- Тип A без ущільнень
- Тип B з ущільненнями
Ідентифікаційний номер
- № 4 з накидною гайкою з нержавіючої сталі DIN 917
Нержавіюча сталь AISI CF-8
матова обробка, дробоструминна обробка
Болт з квадратним підголовком DIN 603
Нержавіюча сталь
Накидні гайки DIN 917 / Шайби
Нержавіюча сталь
Ущільнення
- Ущільнювальні прокладки
Пластик (поліацеталь POM)
- Розділове кільце
Силіконова гума, твердість по Шору (40...60)А
Робочі отвори фіксаторів фланцевих сполучних затискачів GN 146.6 піддавалися механічній обробці та призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.
У місці розташування гвинтів z болт з квадратним підголовком і накидна гайка дозволяють зменшити переріз отвору для затискача. Тип B оснащений ущільненнями на місці розташування гвинтів.
Для затиску без використання інструментів можна замінити накидну гайку на регульовану ручку важільного типу GN 911.3 перераховані в таблиці як приладдя.
- Регульовані ручки важільного типу GN 911.3
