| Опис | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 147.7-V25-D-SW | 255г | 2 тижні | 3319.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 147.7-V30-D-SW | 239г | 2 тижні | 3319.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 147.7-V40-D-SW | 732г | 2 тижні | 4015.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 147.7-V50-D-SW | 681г | 2 тижні | 4015.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

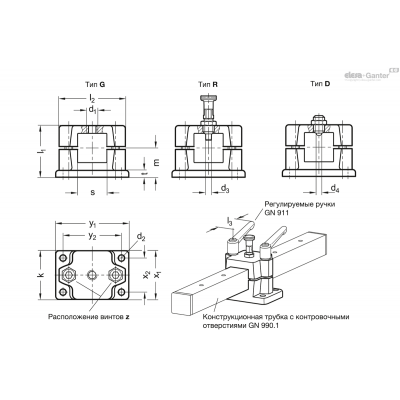

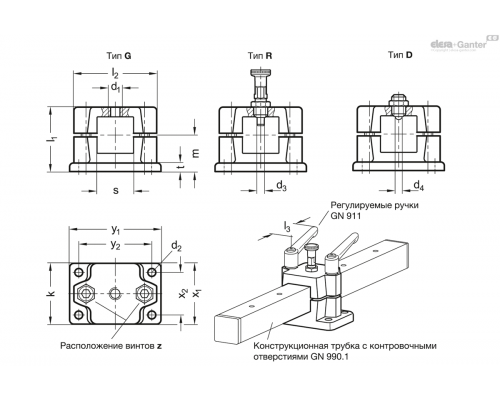

Ідентифікаційний номер
- Тип G: з різьбленням
- Тип R: зі стопорним штифтом
- Тип D: з пружинними фіксаторами
Алюміній
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
Кріпильні елементи / компоненти перенесення
- Гвинт з головкою під торцевий ключ DIN 912
- Шестигранні гайки DIN 985
- Напрямні втулки
Нержавіюча сталь AISI 304
Стопорний штифт GN 717, тип CK
Стопорний штифт , нержавіюча сталь AISI 303
- Ручка пластикова (поліамід PA)
- чорний колір, матове оздоблення
Пружинний фіксатор GN 615.9, тип KN
- Нержавіюча сталь AISI 304, кулька з підшипником ковзання
- з шестигранним поглибленням
- Контргайка з нержавіючої сталі ISO 4035

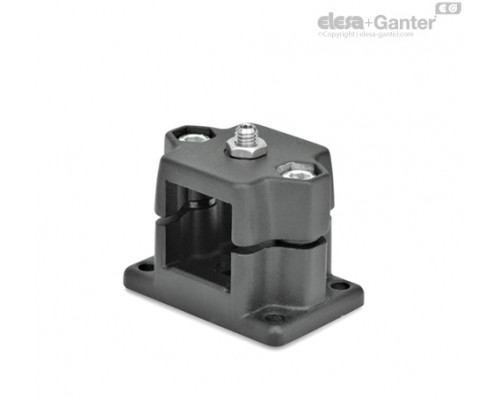

Завдяки фіксуючим рухомим вузлам GN 147.7 забезпечується легке і швидке повернення у зворотне положення шляхом ковзання вздовж квадратної трубки. Відповідні отвори типу R або зенковки типу D можуть бути виконані користувачем відповідно до інструкціями проектування або замовлені у вигляді готових конструкційних трубок з контровочними отворами GN 990.1.
Їх можна замінити притискними ручками GN 911 (див. розмірну таблицю для коду замовлення) для швидкої фіксації рухомих вузлів без інструментів. вузлів.
Фіксуючі рухомі вузли GN 147.7 поставляються з незібраними стопорними болтами (тип R) або підпружиненими проставками (тип D). Тип G з різьбленням підходить для конкретних випадків застосування.
- Затискні втулки GN 911
Прямокутні розміри фіксуючих рухомих вузлів розраховані для конструкційних трубок GN 990. Вони можуть бути оснащені контровочними отворами (B або S) відповідно до розмірів, зазначених у таблиці.
Конструкційні труби з контровочними отворами можуть поставлятися як стандартні деталі GN 990.1. відрізані по довжині та готові до монтажу.
| S Квадратний V | d6+0,3 Отвір B (для типу R) | d7+0 ,3 Розвальцьований отвір S (для типу D) | для фіксуючих рухомих вузлів | |
| V 25 | B 5 | S 2.5 | V 25 | |
| V 30 | B 5 | S 2.5 | V 30 | |
| V 40 | B 8 | S 4.5 | V 40 | |
| V 50 | B 8 | S 4.5 | V 50 |
