Тип (Опорна пластина)
- Тип C3: полірована, вулканізована гума,чорний колір
Варіанти виконання різьбових стрижнів
- Варіант виконання S: без гайки, зовнішній шестигранник в основі
- Варіант виконання SK: з гайкою, зовнішній шестигранник в основі
- Варіант виконання T: без гайки, лиска під ключ в основі
- Варіант виконання TK: з гайкою , лиска під ключ в основі

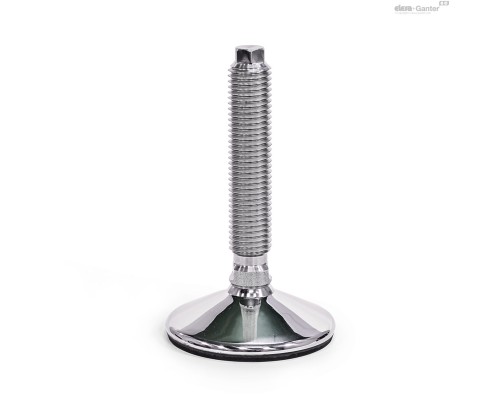

- Варіант виконання V: без гайки, із зовнішнім шестигранником зверху, з гранню під ключ в основі
- Варіант виконання VK: з гайкою, із зовнішнім шестигранником зверху, з гранню під ключ в основі
- Варіант виконання W: з регульованою муфтою, із закритим різьбленням, з гранню під ключ в основі
Опорна пластина
Нержавіюча сталь AISI 304
Різьбова шпилька
Нержавіюча сталь AISI 303
Шестигранні гайки ISO 4032
Нержавіюча сталь AISI 304
Гумова підкладка
Бутадіенакрилонітрильний каучук ( NBR)
- Чорний
- відповідають вимогам FDA
- Твердість по Шору А 85 ± 5
- вулканізована
Регульовані опори GN 17 підходять для використання в умовах агресивних навколишнього середовища.
Похилі поверхні для стоку рідини та високоякісна поверхня опорної пластини спрощують очищення та запобігають скупченню пилу або бруду. герметизує основу по відношенню до опорної поверхні та дозволяє використовувати опори, наприклад, у харчовій або фармацевтичній промисловості.
Регульовані опори поставляються у зібраному вигляді, їх не можна розбирати.
- Гумова накладка доступна в різних кольорах
| d1 | d2 | Статичне навантаження Fs у кН | - | - | - |
| - | - | Варіанти виконання різьбових стрижнів | - | - | - |
| - | - | S/SK | T/TK | V / VK | W |
| 60 | M 8 | 8 | - | - | - |
| 60 | M 10 | 8 | - | - | - |
| 60 | M 12 | 14 | - | - | - |
| 60 | M 16 | - | 14 | 14 | 14 |
| 80 | M 8 | 8 | - | - | - |
| 80 | M 10 | 8 | - | - | - |
| 80 | M 12 | 14 | - | - | - |
| 80 | M 16 | - | 14 | 14 | 14 |
| 80 | M 20 | - | 32 | 32 | 32 |
| 80 | M 24 | - | 36 | 36 | 36 |
| 100 | M 8 | 8 | - | - | - |
| 100 | M 10 | 8 | - | - | - |
| 100 | M 12 | 16 | - | - | - |
| 100 | M 16 | - | 24 | 24 | 24 |
| 100 | M 20 | - | 26 | 26 | 26 |
| 100 | M 24 | - | 28 | 28 | 28 |
| 120 | M 20 | - | 26 | - | - |
| 120 | M 24 | - | 26 | - | - |
| 120 | M 30 | - | 26 | - | - |
Допустиме статичне навантаження, наведене в таблиці, спирається на ряд випробувань, в яких навантаження була застосована перпендикулярно до опорної пластини (без гумової підкладки). Для значень, наведених у таблиці (мабуть, мається на увазі залишкова напруга), може призвести до незначних деформацій опорної пластини.
Згинальна напруга і напруга при поздовжньому вигині, які часто зустрічаються на практиці, знижують несучу здатність регулювального шпинделя і повинні бути прийняті до уваги.
Крім того, передбачається, що міцність шпинделя становитиме ≥ 500 Н/мм2.
Дані, зазначені стосовно міцності, є необов'язковими орієнтовними значеннями, що не передбачають будь-якої відповідальності. Вони не тягнуть за собою виникнення гарантійних зобов'язань у плані якості.
Користувач повинен визначати у кожному конкретному випадку, чи підходить продукт для наміченої мети використання. Фактори навколишнього середовища можуть впливати на зазначені значення.

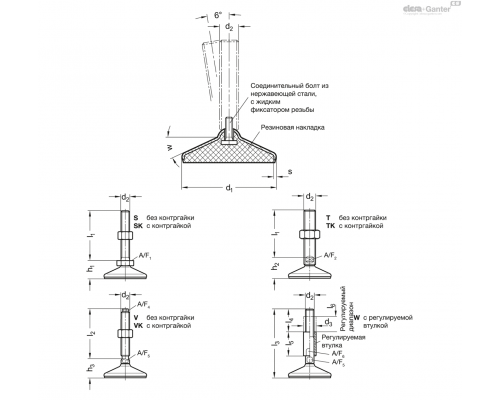

| Варіанти виконання різьбових стрижнів | ||
 $ |
 |
|
| S / SK: зовнішній шестигранник в основі при d2M 8, M 10, M 12 | T / TK: лиска під ключ в основі при d2M 16, M 20, M 24, M 30 | |
 |
 |
|
| V / VK: зовнішній шестигранник зверху і лиска під ключ в основі при d2M 16, M 20, M 24 | W: закрите різьблення і лиска під ключ в основі при d2M 16, M 20, M 24 | |
