| Опис | k1 | k2 | l2 | z1 | z2 | Важіль GN 911.3 для z1l3 | Важіль GN 911.3 для z2l3 | l1 | m | B | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 192.5-B30-B30-B-4 | 37 | 42 | 35 | M 8 | M 8 | 63 , 78 | 63 , 78 | 96 | 60 | 22 | B 30 | B 30 | 320г | 2 тижні | 3709.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 192.5-B50-B50-B-4 | 65 | 75 | 48.5 | M 10 | M 10 | 78 , 92 | 78 , 92 | 151.5 | 103 | 30 | B 50 | B 50 | 1023г | 2 тижні | 6998.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

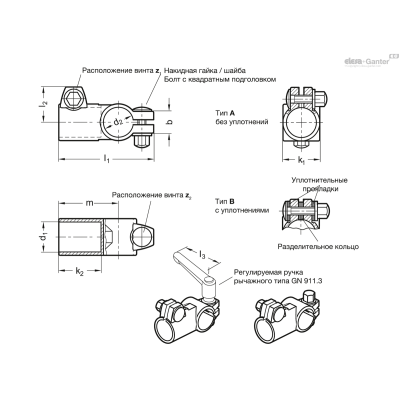

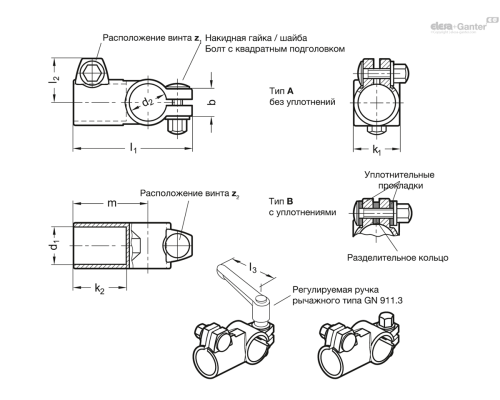

Типи
- Тип A без ущільнень
- Тип B з ущільненнями
Нержавіюча сталь AISI CF-8
матова обробка, дробоструминна обробка
Ідентифікаційний номер
№ 4 з 2 накидними гайками з нержавіючої сталі DIN 917
Болт з квадратним підголовком DIN 603
Нержавіюча сталь
Накидні гайки DIN 917 / Шайби
Нержавіюча сталь
Ущільнення
- Ущільнювальні прокладки
Пластик (поліацеталь POM)
- Розділове кільце
Силіконова гума, твердість по Шору (40...60)А

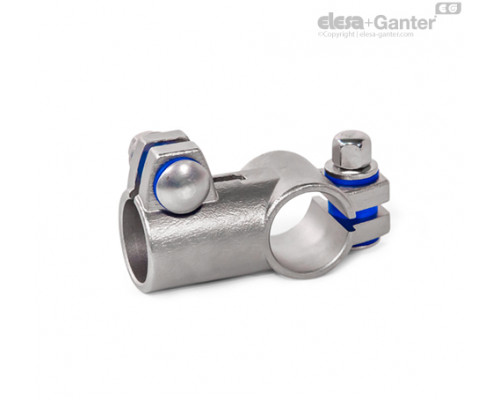

Робочі отвори Т-подібних кутових сполучних затискачів 192.5 піддавалися механічній обробці та призначені для конструкційних труб ;GN 990 або DIN 2391, DIN 2395 і DIN 2462.
У місцях розташування гвинтів квадратним підголовком і накидні гайки дозволяють зменшити переріз отвору для затискача. Тип B оснащений ущільненнями на місцях розташування гвинтів.
Для швидкого затиску без використання інструментів можна замінити накидні гайки на регульовані ручки важільного типу GN 911.3, перелічені в таблиці як приладдя.
- Регульовані ручки важільного типу GN 911.3
