GN 2240

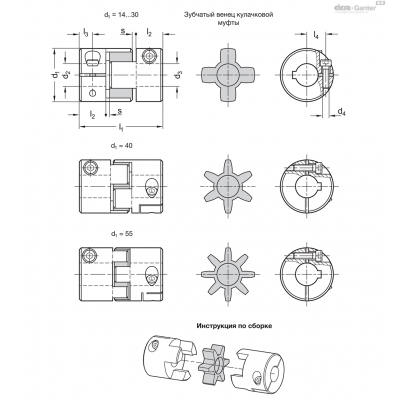

Коди отворів

• Тип B: без шпонкового паза

• Тип K : зі шпонковим пазом (від d₁= 30)

Втулка

Алюміній AL

анодування, природний колір

Зубчастий вінець кулачкової муфти

Поліуретан (ТПУ)

термостійкість до 60 °C

Твердість

Твердість по Шору 80 А, колір синій BS

Твердість по Шору 92 А, колір білий WS

Твердість по Шору 98 А, колір червоний RS

Гвинт з головкою під торцевий ключ DIN 912

Сталь, чорніння

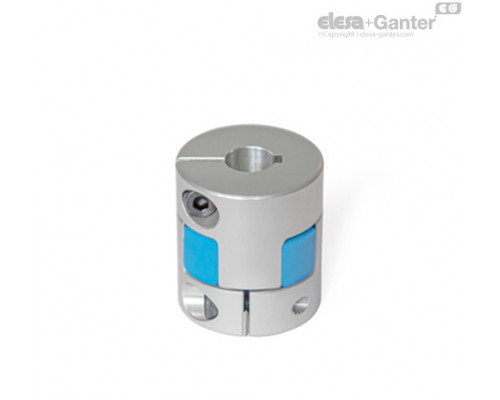

Еластомірні кулачкові муфти GN 2240 можуть передавати дуже великий крутний момент, забезпечуючи при цьому компенсацію зсувів валу і допустимих відхилень з биття.

Вибір трьох зубчастих вінців кулачкової муфти з різними значеннями твердості забезпечує оптимальну відповідність властивостей муфти конкретним вимогам.

При коді отворів K шпонковий паз завжди вбудований в обидва отвори d₂і d₃.

• Зубчасті вінці кулачкової муфти GN 2240.1

• Шпонковий паз P9 DIN 6885

• Основні допуски за стандартами ISO

• Характеристики еластомеру

Якщо температура навколишнього середовища перевищує 30 °C, номінальний момент, що крутить, і максимальний момент, що крутить, повинні бути відрегульовані з використанням температурних поправочних коефіцієнтів.

Як і на всі механічні деталі, на вали поширюються допустимі відхилення при виготовленні та складанні, які, як правило, неможливо усунути повністю навіть за допомогою комплексних технічних заходів. Якщо ці відхилення не враховувати при проектуванні, в результаті можуть виникнути вібрації, шуми при роботі та знос або пошкодження валів та їх підшипників. Підходящі муфти не тільки здатні ефективно компенсувати зміщення та похибки з биття, а й суттєво спрощують процес складання, тим самим скорочуючи необхідні сумарні витрати праці. Зміщення валу та похибки з биття можуть відрізнятися за своїм характером та обов'язково повинні враховуватися при виборі відповідної муфти.

Для правильного кріплення втулок муфт вал повинен бути встановлений відповідно до рекомендованою глибиною посадки валу l₂. Глибина посадки валу l₂вказана у стандартній таблиці за відповідною муфтою. Якщо глибина посадки недостатня, вал може вислизнути з муфти, або стикувальна втулка може зламатися. Якщо вал встановлений занадто глибоко, це може заважати роботі муфти, що призведе до пошкодження.

На схемах представлено зміну статичної крутильної жорсткості в рамках допустимого діапазону робочих температур, виходячи з припущення, що статична крутильна жорсткість при 20 °C становить 100 відсотків. При збільшенні температури крутильна твердість муфт зменшується.

Коли кінці валу встановлені з відхиленням від співвісності, муфта постійно намагається повернутися у своє нейтральне положення. Результуюча сила називається відновлюючою силою. від співвісності, результуючі відновлювальні сили будуть меншими. Це також знижує силу, що діє на підшипник валу.
