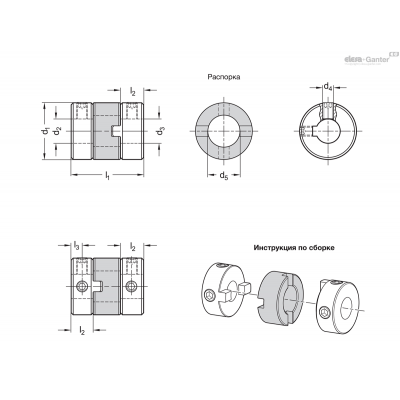

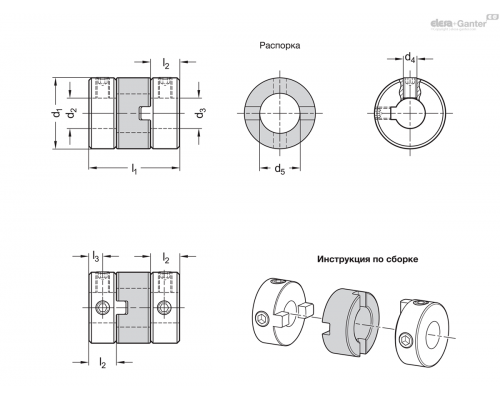

| Опис | d2-d3H8 реком.допуск валу h7 | l2 реком.глибина посадки валу | l3 | Момент затяжки гвинтів Нм ≈ | d5 | l1 | d1 | d4 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2243-20-K10-10-AL-KU | 10-10 | 5.8 | 2.9 | 1.7 | 12.2 | 21.4 | 20 | M 4 | 17г | 2 тижні | 1958.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-20-K6-10-AL-KU | 6-10 | 5.8 | 2.9 | 1.7 | 12.2 | 21.4 | 20 | M 4 | 17г | 2 тижні | 1958.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-20-K6-6-AL-KU | 6-6 | 5.8 | 2.9 | 1.7 | 12.2 | 21.4 | 20 | M 4 | 17г | 2 тижні | 1958.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-20-K6-8-AL-KU | 6-8 | 5.8 | 2.9 | 1.7 | 12.2 | 21.4 | 20 | M 4 | 17г | 2 тижні | 1958.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-20-K8-10-AL-KU | 8-10 | 5.8 | 2.9 | 1.7 | 12.2 | 21.4 | 20 | M 4 | 17г | 2 тижні | 1958.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-20-K8-8-AL-KU | 8-8 | 5.8 | 2.9 | 1.7 | 12.2 | 21.4 | 20 | M 4 | 17г | 2 тижні | 1958.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-30-K10-10-AL-KU | 10-10 | 10 | 5 | 1.7 | 16.2 | 32.5 | 30 | M 4 | 46г | 2 тижні | 2425.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-30-K10-12-AL-KU | 10-12 | 10 | 5 | 1.7 | 16.2 | 32.5 | 30 | M 4 | 46г | 2 тижні | 2425.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-30-K12-12-AL-KU | 12-12 | 10 | 5 | 1.7 | 16.2 | 32.5 | 30 | M 4 | 46г | 2 тижні | 2425.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-30-K8-10-AL-KU | 8-10 | 10 | 5 | 1.7 | 16.2 | 32.5 | 30 | M 4 | 46г | 2 тижні | 2425.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-30-K8-12-AL-KU | 8-12 | 10 | 5 | 1.7 | 16.2 | 32.5 | 30 | M 4 | 46г | 2 тижні | 2425.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-30-K8-8-AL-KU | 8-8 | 10 | 5 | 1.7 | 16.2 | 32.5 | 30 | M 4 | 46г | 2 тижні | 2425.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-38-K12-12-AL-KU | 12-12 | 12.1 | 6.1 | 4 | 20.3 | 40 | 38 | M 5 | 192г | 2 тижні | 4117.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-38-K12-15-AL-KU | 12-15 | 12.1 | 6.1 | 4 | 20.3 | 40 | 38 | M 5 | 192г | 2 тижні | 4117.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-38-K12-20-AL-KU | 12-20 | 12.1 | 6.1 | 4 | 20.3 | 40 | 38 | M 5 | 192г | 2 тижні | 4117.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-38-K15-15-AL-KU | 15-15 | 12.1 | 6.1 | 4 | 20.3 | 40 | 38 | M 5 | 192г | 2 тижні | 4117.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-38-K15-20-AL-KU | 15-20 | 12.1 | 6.1 | 4 | 20.3 | 40 | 38 | M 5 | 192г | 2 тижні | 4117.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2243-38-K20-20-AL-KU | 20-20 | 12.1 | 6.1 | 4 | 20.3 | 40 | 38 | M 5 | 192г | 2 тижні | 4117.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Коди отворів
- Тип B: без шпонкового паза
- Тип K : зі шпонковим пазом (від d1= 20)
Втулка
Алюміній AL
анодування, природний колір
Розпірка
Пластик (поліацеталь POM) KU
термостійкість до 80 °C
Шпильки
- Сталь, чорніння
- для d2/ d3≤ 4, один гвинт
- для d2/ d3> 4, два установочних гвинта
Діапазон температур: від -20 до +80 °C

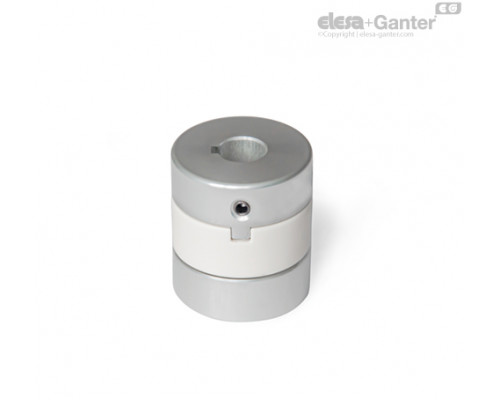

Муфти кулачково-дискові GN 2243 можуть компенсувати великі бічні зміщення валів при передачі високих крутних моментів. В результаті вони використовуються в областях застосування з акцентом на чистому крутному моменті і передачі потужності, пов'язаної з великими бічними зсувами валів.
Використання настановних гвинтів для стикування та простої установки з'єднувачів забезпечує гранично легке складання кулачково-дискових муфт. та насоси.
При коді отворів K шпонковий паз завжди вбудований в обидва отвори d2і d3.
| d 1 | Номінальний момент, що крутить, в Н·м* | Макс. крутний момент у Н·м* | Макс. швидкість (хв -1 ) | Момент інерції в кг м 2 | Статична крутильна жорсткість у Н·м/рад | Макс. зміщення валу | |
| бічне B mm | кутове в ˚ | ||||||
| 8 | 0.5 | 1 | 78.000 | 7.4 x 10 -9 | 12 | 0.7 | 3 |
| 12 | 1 | 2 | 52.000 | 5.3 x 10 -8 | 60 | 1 | 3 |
| 15 | 1.6 | 3.2 | 42.000 | 1.4 x 10 -7 | 80 | 1 | 3 |
| 20 | 3.2 | 6.4 | 31.000 | 5.7 x 10 -7 | 120 | 1.2 | 3 |
| 30 | 15 | 30 | 21.000 | 5.4 x 10 -6 | 530 | 2 | 3 |
| 38 | 28 | 56 | 16.000 | 1.6 x 10 -5 | 1500 | 2.5 | 3 |
* Коливання навантаження не враховуються
Якщо температура довкілля перевищує 30 °C, номінальний крутний момент і максимальний крутний момент повинні бути відрегульовані з використанням температурних поправочних коефіцієнтів.
| Температура навколишнього середовища | Температурний коефіцієнт поправки |
| -20 °C до +30 °C | 1 |
| +30 °C до +40 °C | 0.8 |
| +40 °C до +60 °C | 0.7 |
| +60 °C до +80 °C | 0.55 |
Як і на всі механічні деталі, на вали поширюються допустимі відхилення при виготовленні та складання, які, як правило, неможливо усунути повністю навіть за допомогою комплексних технічних заходів. Якщо ці відхилення не враховувати при проектуванні, в результаті можуть виникнути вібрації, шуми при роботі та знос або пошкодження валів та їх підшипників. муфти не тільки здатні ефективно компенсувати зміщення та похибки з биття, але й суттєво спрощують процес складання, тим самим скорочуючи необхідні сумарні витрати праці. Зміщення валу та похибки з биття можуть відрізнятися за своїм характером і обов'язково повинні враховуватися при виборі відповідної муфти.
| Види неспіввісностей валів | Схема усунення |
| Радіальне зміщення: осі валів фактично є паралельними, але зміщені у бічному напрямку і не виставлені до лінії. |  |
| Кутове усунення: осі валів не лежать в одній площині, вони розташовані під певним кутом один до одного. |  |
| Осьове зміщення: вали зміщені по осі обертання. |  |
| Биття: вали радіально переміщаються з відхиленням від центру осі обертання. |  |
Для правильного кріплення втулок муфт вал повинен бути встановлений відповідно до рекомендованою глибиною посадки валу l2. Глибина посадки валу l2вказана у стандартній таблиці за відповідною муфтою. Якщо глибина посадки недостатня, вал може вислизнути з муфти, або стикувальна втулка може зламатися. Якщо вал встановлений занадто глибоко, це може заважати роботі муфти, що призведе до пошкодження.
На схемах представлено зміну статичної крутильної жорсткості в рамках допустимого діапазону робочих температур, виходячи з припущення, що статична крутильна жорсткість при 20 °C становить 100 відсотків. При збільшенні температури крутильна твердість муфт зменшується.
Коли кінці валу встановлені з відхиленням від співвісності, муфта постійно намагається повернутися у своє нейтральне положення. Результуюча сила називається відновлюючою силою. від співвісності, результуючі відновлювальні сили будуть меншими. Це також знижує силу, що діє на підшипник валу.
