-220x200.jpg)
-500x400.jpg)

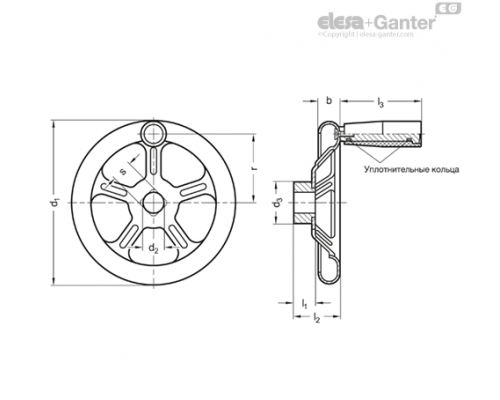

-drawing-500x400.png "GN 228")
-drawing-74x74.png)
| Опис | d2 H9 | l2 ≈ | l3 | s H11 | Ø Handle | Кількість спиць | Товщина | l1 | R | B | d1 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 228-A4-160-B12-D-GS | 12 | 37 | 80 | - | 26 | 4 | 1.5 | 20 | 68 | 30 | 160 | 30 | 558г | 2 тижні | 4122.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-160-K12-D-GS | 12 | 37 | 80 | - | 26 | 4 | 1.5 | 20 | 68 | 30 | 160 | 30 | 558г | 2 тижні | 4291.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-160-V12-D-GS | - | 37 | 80 | V 12 | 26 | 4 | 1.5 | 20 | 68 | 30 | 160 | 30 | 558г | 2 тижні | 4291.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-200-B14-D-GS | 14 | 46 | 80 | - | 26 | 4 | 2.5 | 24 | 88 | 40 | 200 | 40 | 924г | 2 тижні | 5849.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-200-K14-D-GS | 14 | 46 | 80 | - | 26 | 4 | 2.5 | 24 | 88 | 40 | 200 | 40 | 924г | 2 тижні | 6018.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-200-V14-D-GS | - | 46 | 80 | V 14 | 26 | 4 | 2.5 | 24 | 88 | 40 | 200 | 40 | 924г | 2 тижні | 6018.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-250-B17-D-GS | 17 | 52 | 90 | - | 28 | 5 | 2.5 | 28 | 108 | 45 | 250 | 45 | 1705г | 2 тижні | 8860.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-250-K17-D-GS | 17 | 52 | 90 | - | 28 | 5 | 2.5 | 28 | 108 | 45 | 250 | 45 | 1705г | 2 тижні | 9030.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-250-V17-D-GS | - | 52 | 90 | V 17 | 28 | 5 | 2.5 | 28 | 108 | 45 | 250 | 45 | 1705г | 2 тижні | 9030.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-315-B19-D-GS | 19 | 64 | 90 | - | 28 | 5 | 2.5 | 33 | 138 | 55 | 315 | 55 | 2595г | 2 тижні | 12160.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-315-K19-D-GS | 19 | 64 | 90 | - | 28 | 5 | 2.5 | 33 | 138 | 55 | 315 | 55 | 2595г | 2 тижні | 12329.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-315-V19-D-GS | - | 64 | 90 | V 19 | 28 | 5 | 2.5 | 33 | 138 | 55 | 315 | 55 | 2595г | 2 тижні | 12329.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-400-B24-D-GS | 24 | 82 | 90 | - | 28 | 5 | 3 | 38 | 179 | 65 | 400 | 65 | 4400г | 2 тижні | 19245.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-400-K24-D-GS | 24 | 82 | 90 | - | 28 | 5 | 3 | 38 | 179 | 65 | 400 | 65 | 4400г | 2 тижні | 19414.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 228-A4-400-V24-D-GS | - | 82 | 90 | V 24 | 28 | 5 | 3 | 38 | 179 | 65 | 400 | 65 | 4400г | 2 тижні | 19414.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Коди отворів
- Варіант виконання B : без шпонкового паза
- Варіант виконання K : зі шпоночним пазом
- Варіант виконання V : з квадратним отвором
Типи
- Тип A : без ручки
- Тип D : з ручкою, що обертається (тільки нержавіюча сталь A4)
Сталь ST
із пластиковим покриттям
чорний колір, RAL 9005, текстуроване оздоблення SW
- Корпус маховика з листової сталі
- Втулка зварена
Нержавіюча сталь AISI 316 L A4
- матове оздоблення, дробоструминна обробка GS
- Корпус маховика з листової нержавіючої сталі
- Втулка зварена
Ручка, що обертається, ідентична I.281
- Пластик, дюропласт, чорний колір, глянець
- Шпиндель, нержавіюча сталь AISI 316 L
- Кільцеве ущільнення з бутадієн-нітрильного каучуку (пербунан)
Інформація

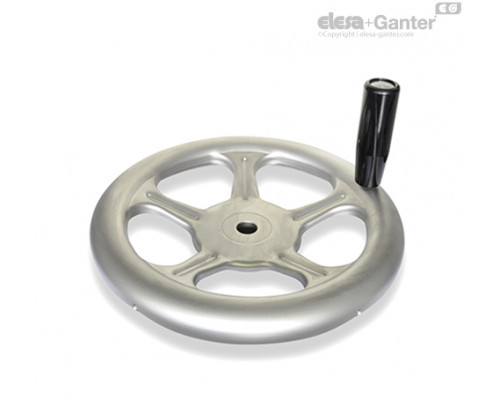

Маховики GN 228 з листової сталі або нержавіючої сталі є міцними і не схильні до впливу поштовхів і ударів. Довжина l 1 та діаметр d 3 втулки відповідають DIN 950.
Завдяки використанню нержавіючої сталі марки A4, такі вироби підходять для застосування в особливо агресивних середовищах.
На обертових ручках типу D кільцеві ущільнення зводять до мінімуму радіальний люфт, захищають ручку втулку від проникнення бруду і пригнічують шум, що виникає в результаті вібрації.
Технічна інформація
- Квадрати DIN 79
- Перехресні отвори GN 110
Питань: 0
Немає запитань про цей товар.
GN 228 434.21 KB
Схожі товари
GN 228-A4-125-B11-A-GS
l1: 18
B: 30
d1: 125
d3: 30
d2 H9: 11
l2 ≈: 29
s H11: -
Кількість спиць: 3
Товщина: 1.5
GN 228-A4-125-K11-A-GS
l1: 18
B: 30
d1: 125
d3: 30
d2 H9: 11
l2 ≈: 29
s H11: -
Кількість спиць: 3
Товщина: 1.5
GN 228-A4-125-V11-A-GS
l1: 18
B: 30
d1: 125
d3: 30
d2 H9: -
l2 ≈: 29
s H11: V 11
Кількість спиць: 3
Товщина: 1.5
GN 228-A4-160-B12-A-GS
l1: 20
B: 30
d1: 160
d3: 30
d2 H9: 12
l2 ≈: 37
s H11: -
Кількість спиць: 4
Товщина: 1.5

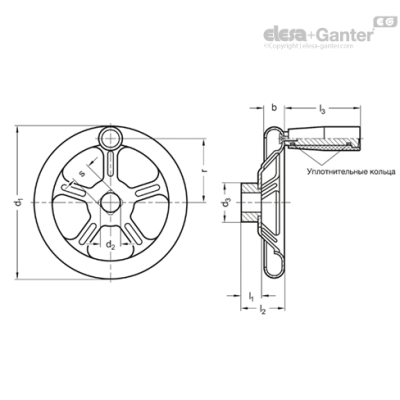

-drawing-220x200.png "GN 228-A4-160-B12-D-GS")
