| Опис | h4 +0.5 | l2 | l3 | l4 | m1 | m2 | m3 | m4 | h1 | h2 | h3 | l1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

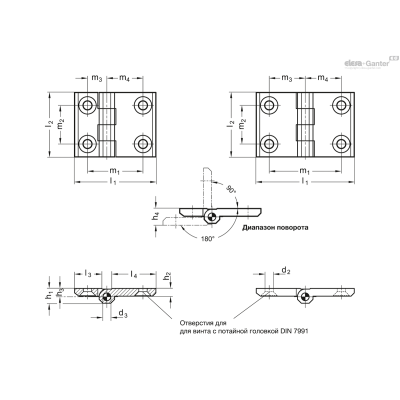

| GN 237-NI-120-60-A-GS | 17 | 60 | 56 | 56 | 90 | 36 | 45 | 45 | 15 | 8 | 8.5 | 120 | 364г | 2 тижні | 1934.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237-NI-63-50-A-GS | 13 | 50 | 21 | 34 | 43 | 30 | 15 | 28 | 11.5 | 6 | 6.5 | 63 | 130г | 2 тижні | 981.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237-NI-76-50-A-GS | 13 | 50 | 34 | 34 | 56 | 30 | 28 | 28 | 11.5 | 6 | 6.5 | 76 | 153г | 2 тижні | 1163.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237-NI-90-60-A-GS | 17 | 60 | 26 | 56 | 63 | 36 | 18 | 45 | 15 | 8 | 8.5 | 90 | 283г | 2 тижні | 1521.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A отвори 2x2 для гвинтів з потайною головкою
- Тип C різьбові стрижні 2x2
Варіант виконання з цинку, лиття під тиском ZD
Цинк, лиття під тиском
з пластиковим покриттям
чорний колір, RAL 9005 , текстурована обробка SW
сріблястий колір, RAL 9006, текстурована обробка SR
Вісь, нержавіюча сталь AISI 303 (A2)
Різьбовий стрижень ( тип C)
Нержавіюча сталь AISI 316
Варіант виконання з нержавіючої сталі (тільки тип A) NI
- AISI CF-8
- матове оздоблення, дробоструминна обробка GS
Вісь, нержавіюча сталь AISI 316Ti (A4)
Інформація

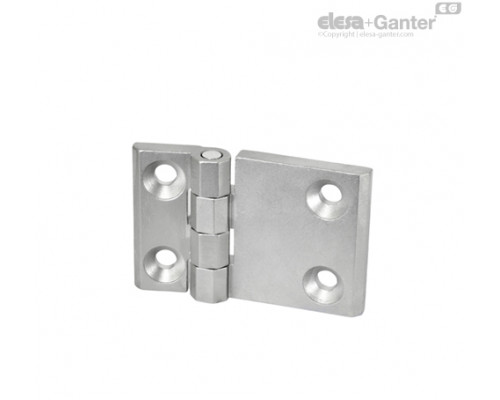

Петлі GN 237 з подовженими стулками мають компактну і міцну конструкцію. Вони використовуються тоді, коли потрібно більше простору для кріпильних отворів.
Питань: 0
Немає запитань про цей товар.

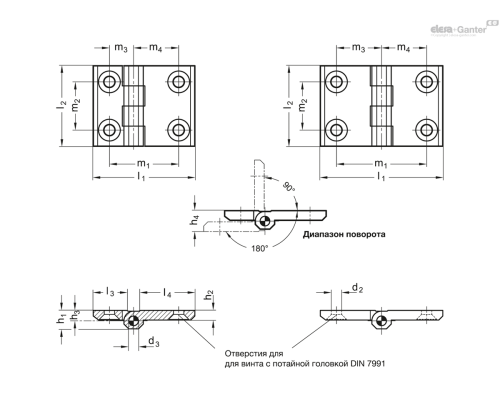

GN 237-extended 316.78 KB
