| Опис | d1 p6 | d3 Кулька-Ø Фіксатори пружинні | l1 ±0.05 | l2 | s≈ ДляGN 614.3 | s≈ ДляGN 614.8 | s≈ ДляGN 614GN 614.2GN 614.5 | s≈ ДляGN 615.1GN 615.4 | s≈ ДляGN 615.8GN 615.9 | s≈ ДляGN 615GN 615.2GN 615.3GN 615.5GN 815GN 815.1 | s≈ ДляGN 616GN 616.1 | w Стиснення | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 249.1-10-4,5 | 10 | * | 12 | 2 | Ø 8=1 | Ø 10=0.9 | Ø 8=0.9 | M 12=1 | M 12=0.9 | M 10=1 | M 12=1 | * | 7г | 2 тижні | 297.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 249.1-12-6 | 12 | * | 14 | 2.5 | Ø 10=1.4 | Ø 12=1.2 | Ø 10=1.4 | M 16=1.2 | M 16=1.2 | M 12=1.4 | M 16=1.5 | * | 12г | 2 тижні | 374.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 249.1-16-7,5 | 16 | * | 18 | 2.5 | Ø 12=1.7 | - | Ø 12=1.7 | M 20=1.7 | - | M 16=1.7 | M 20=1.7 | * | 27г | 2 тижні | 461.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 249.1-20-8,5 | 20 | * | 22 | 3 | - | - | - | M 24=1.6 | - | M 20=1.8 | - | * | 52г | 2 тижні | 605.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 249.1-4-1,8 | 4 | * | 5 | 1.5 | Ø 3.5=0.4 | Ø 5=0.4 | Ø 3=0.4 | M 5=0.4 | M 6=0.4 | M 4=0.4 | M 5=0.4 | * | 1г | 2 тижні | 291.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 249.1-6-2,5 | 6 | * | 8 | 1.5 | Ø 4=0.7 , Ø 5=0.5 | Ø 6=0.5 | Ø 4=0.7 , Ø 5=0.4 | M 6=0.8 , M 8=0.5 | M 8=0.5 | M 5=0.7 , M 6=0.5 | M 6=0.8 , M 8=0.5 | * | 2г | 2 тижні | 274.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 249.1-8-3,5 | 8 | * | 10 | 2 | Ø 6=0.8 | Ø 8=1.5 | Ø 6=0.7 | M 10=0.8 | M 10=0.8 | M 8=0.8 | M 10=1 | * | 4г | 2 тижні | 292.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Сталь
загартована відшліфована сталь
Інформація
Кулькові кнопки GN 249.1 в основному використовуються з пружинними фіксаторами, коли потрібно довговічне та точне позиціонування.

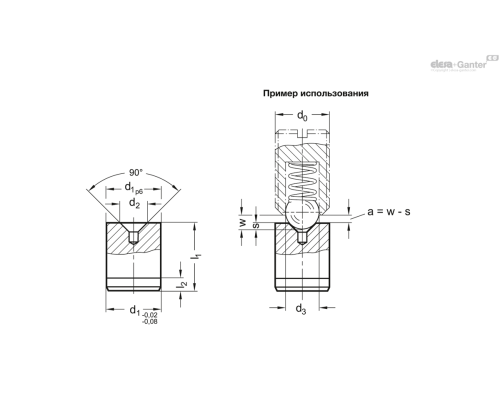

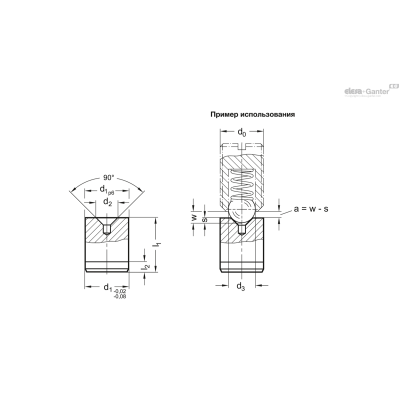

Для досягнення оптимальної фіксації пружинних фіксаторів забороняється перевищувати максимальну відстань a між кульковою кнопкою та пружинним фіксатором. Максимальна відстань a розраховується виходячи з різниці між стисненням w вибраного фіксатора і глибиною виїмки s кульки в поглибленні.
Дані кулькові кнопки особливо рекомендуються для використання з пружинними фіксаторами при підвищених навантаженнях на пружину.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 249.1 225.65 KB
