Продукція
  • GN 616.1

GN 616.1

Фіксатори пружинні

Сталь

GN 616.1
GN 616.1

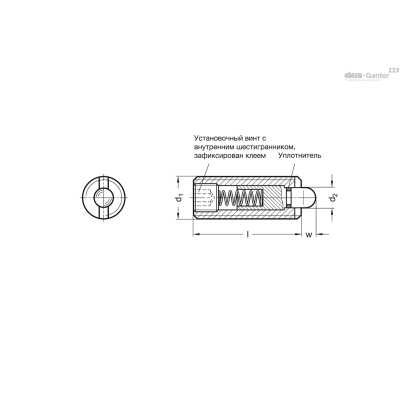

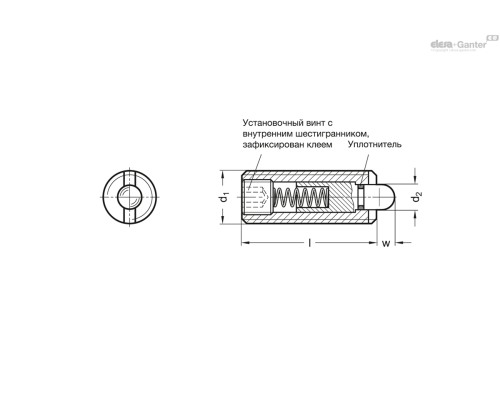

Опис
A/F
w
Кодовий номер для шуруповерту
Пружинна навантаження в Н≈ кінцева
Пружинна навантаження в Н≈ початкова
L
d1
d2
Вага Наявн. Ціна
GN 616.1-M10-S 3 3.5 GN 611.5-M10 30 15 28 M 10 4 11г 2 тижні 386.10грн.
GN 616.1-M10-SS 3 3.5 GN 611.5-M10 43 22 28 M 10 4 12г 2 тижні 436.95грн.
GN 616.1-M12-S 4 4 GN 611.5-M12 50 24 35 M 12 6 20г 2 тижні 505.80грн.
GN 616.1-M12-SS 4 4 GN 611.5-M12 80 40 35 M 12 6 20г 2 тижні 567.00грн.
GN 616.1-M16-S 5 5 GN 611.5-M16 58 36 40 M 16 7.5 44г 2 тижні 828.45грн.
GN 616.1-M16-SS 5 5 GN 611.5-M16 113 44 40 M 16 7.5 44г 2 тижні 886.50грн.
GN 616.1-M8-S 2.5 3 GN 611.5-M10 24 9 26 M 8 3.8 7г 2 тижні 346.05грн.
GN 616.1-M8-SS 2.5 3 GN 611.5-M10 39 17 26 M 8 3.8 7г 2 тижні 384.30грн.
Характеристики

Типи

  • Тип S сталь, стандартне зусилля пружини
  • Тип SS : сталь, підвищене зусилля пружини
  • Тип SN нержавіюча сталь, стандартне зусилля пружини

Тип S / SS

  • Корпус: загартована сталь, чорніння
  • Болт із загартованої сталі

Тип SN

  • Корпус з нержавіючої сталі AISI 303
  • Болт з нержавіючої сталі AISI 303

Натискна пружина

Нержавіюча сталь AISI 303

Ущільнення

Бутадієн-нітрильний каучук (Пербунан ®)

Ідентифікація типу SS:

корпус з 2 поздовжніми розмітками

Інформація

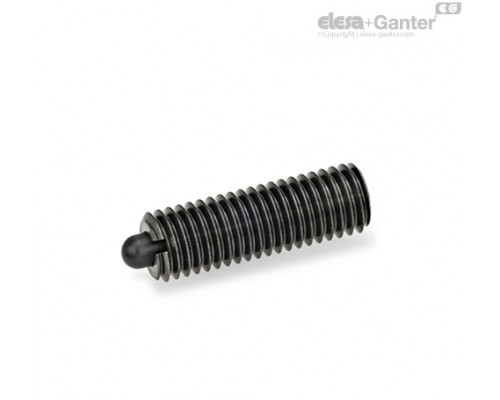

Пружинні фіксатори GN 616.1 використовуються для блокування, а також для натискно-витяжних дій. Проникненню рідин та бруду перешкоджає ущільнення.

Паз на пружинному фіксаторі використовується для вкручування в глухі отвори. Для цього передбачена спеціальна викрутка GN 611.5 (див. таблицю).

Технічна інформація
Аксесуари
  • Викрутки  GN 611.5 (див. № коду в таблиці)
Питань: 0

Немає запитань про цей товар.

GN 616.1 303.63 KB
GN 616.1-S/SS
