PMT.101

Штифти стопорні (фіксатори)

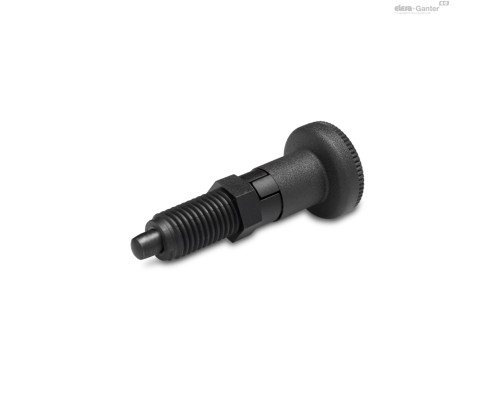

Сталевий плунжер із чорною оксидною плівкою, без контргайки

PMT.101 PMT.101
PMT.101 PMT.101

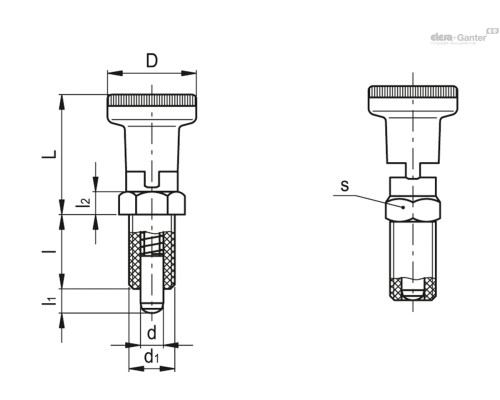

Опис
dПлунжер -0.15 -0.1Отвір H7
l'
l2
s
[Н]#
[Н]*
Макс. момент затяжки[Н·м]

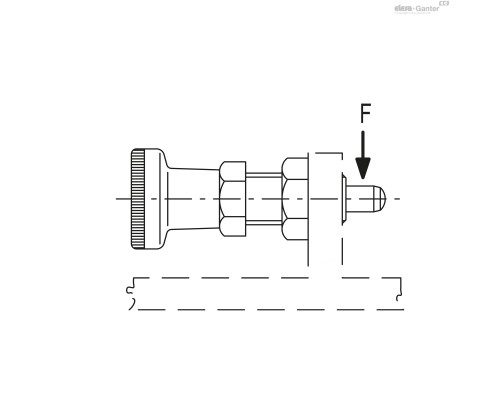

Статичне руйнівне навантаження F[Н]
D
l1
L
d1
Вага Наявн. Ціна

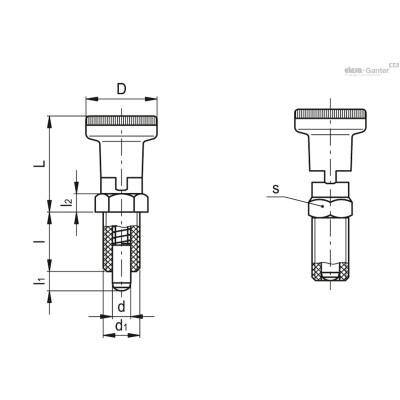

PMT.101-10-M20x1,5-A 10 33 10 22 45 19 25 7700 31 10 48 M20x1.5 62г 2 тижні 292.05грн.
PMT.101-10-M20x1,5-A-C6 10 33 10 22 45 19 25 7700 31 10 48 M20x1.5 62г 2 тижні 292.05грн.
PMT.101-5-M10x1-A 5 17 5 12 17 7 5 2300 21 5 29 M10x1 12г 2 тижні 208.35грн.
PMT.101-5-M10x1-A-C6 5 17 5 12 17 7 5 2300 21 5 29 M10x1 13г 2 тижні 208.35грн.
PMT.101-6-M12x1,5-A 6 20 6 14 24 9 10 3500 25 6 35 M12x1.5 21г 2 тижні 225.45грн.
PMT.101-6-M12x1,5-A-C6 6 20 6 14 24 9 10 3500 25 6 35 M12x1.5 20г 2 тижні 225.45грн.
PMT.101-8-M16x1,5-A 8 26 8 19 30 11 18 5900 31 8 43 M16x1.5 40г 2 тижні 270.00грн.
PMT.101-8-M16x1,5-A-C6 8 26 8 19 30 11 18 5900 31 8 43 M16x1.5 40г 2 тижні 270.00грн.
Основні характеристики

Корпус з різьбленням

СУПЕР-технополімер на основі поліаміду (PA), армований скловолокном.

Плунжер

Загартована сталь із чорною оксидною плівкою або нержавіюча сталь AISI 303.

Рекомендований допуск для отвору = H7.

Поворотна ручка

Високоеластичний технополімер на основі поліаміду (PA), чорний або червоний колір RAL 3000 (C6), матове оздоблення.

пружина

Нержавіюча сталь AISI 302

Контргайка

  • NTT спеціальний СУПЕР-технополімер на основі поліаміду (PA), армований скловолокном.

Доступні також як аксесуар, що продається окремо (див. таблицю).

  • PMT.101-A: плунжер із сталі з чорною оксидною плівкою, без контргайки.
  • PMT.101-AK: плунжер із сталі з чорною оксидною плівкою, з контргайкою (постачається у розібраному вигляді).
  • PMT.101-SST-A: плунжер із нержавіючої сталі AISI 303, без контргайки, не магнітний.
  • PMT.101-SST-AK: плунжер із нержавіючої сталі AISI 303, з контргайкою (постачається в розібраному вигляді), не магнітний.
Загальна інформація

Особливості та сфери застосування

  • Легкість та високий механічний опір продукту.
  • Різьбовий корпус плунжера із СУПЕР-технополімеру забезпечує низький коефіцієнт тертя по довжині ходу плунжера; мастило не потрібно.
  • Антикорозійний матеріал: підходить навіть за наявності рідини чи вологості (PMT.101-SST).
  • Стійкі до кількох циклів очищення з використанням розчинників та інших хімічних речовин, тому вони придатні для застосування у фармацевтичній чи харчовій промисловості.
  • Завзяте рифлення (для положення відключення), виконане із СУПЕР-технополімеру, захищає пристрій від застрягання або зносу.
Інструкції з монтажу

Інструкції з монтажу

Переконайтеся у відсутності опадів від обробки в отворі для збирання стопорного штифта PMT.101 (див рис. 1). Не робіть жодних скосів в отворі (див. мал. 2).

Продукт із супертехнополімеру, заснований на технології ELESA, розміри відповідно до стандартів GN 617 за узгодженням з компанією Otto Ganter GmbH Co. KG.

Аксесуари

Аксесуари на запит

  • NTT контргайка із спеціального армованого скловолокном СУПЕР-технополімеру на основі поліаміду (PA) (див. таблицю).
