| Опис | A/F | d1 Вісь -0.02/-0.05Отвір H7 | k | l2 | l3 | l4 | Довжина кабелю l5 в метрі. | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | l1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.6-10-12-EB-S-0,5 | 17 | 10 | 24 | 64.5 | 26 | 14.5 | 0.5 | 38 | 9.5 | 12 | M 16 x 1,5 | 28 | 106г | 2 тижні | 4856.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-10-12-EC-S-0,5 | 17 | 10 | 24 | 64.5 | 26 | 14.5 | 0.5 | 38 | 9.5 | 12 | M 16 x 1,5 | 28 | 112г | 2 тижні | 5563.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-12-15-EB-S-0,5 | 22 | 12 | 28.5 | 78 | 33 | 16.5 | 0.5 | 40 | 11.5 | 15 | M 20 x 1,5 | 33 | 200г | 2 тижні | 5169.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-12-15-EC-S-0,5 | 22 | 12 | 28.5 | 78 | 33 | 16.5 | 0.5 | 40 | 11.5 | 15 | M 20 x 1,5 | 33 | 212г | 2 тижні | 5847.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-16-20-EB-S-0,5 | 27 | 16 | 28.5 | 85 | 38 | 18.5 | 0.5 | 54 | 13 | 20 | M 24 x 2 | 33 | 313г | 2 тижні | 5721.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-16-20-EC-S-0,5 | 27 | 16 | 28.5 | 85 | 38 | 18.5 | 0.5 | 54 | 13 | 20 | M 24 x 2 | 33 | 329г | 2 тижні | 6515.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-4-6-EB-S-0,5 | 10 | 4 | 14 | 41.5 | 16 | 11.5 | 0.5 | 12.5 | 4 | 6 | M 8 x 1 | 16 | 27г | 2 тижні | 4320.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-4-6-EC-S-0,5 | 10 | 4 | 14 | 41.5 | 16 | 11.5 | 0.5 | 12.5 | 4 | 6 | M 8 x 1 | 16 | 29г | 2 тижні | 4636.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-5-8-EB-S-0,5 | 12 | 5 | 16 | 46.5 | 18 | 12.5 | 0.5 | 18 | 5 | 8 | M 10 x 1 | 19 | 39г | 2 тижні | 4361.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-5-8-EC-S-0,5 | 12 | 5 | 16 | 46.5 | 18 | 12.5 | 0.5 | 18 | 5 | 8 | M 10 x 1 | 19 | 42г | 2 тижні | 4621.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-6-9-EB-S-0,5 | 14 | 6 | 20 | 54.5 | 22 | 12.5 | 0.5 | 25 | 6 | 9 | M 12 x 1,5 | 23 | 56г | 2 тижні | 4550.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-6-9-EC-S-0,5 | 14 | 6 | 20 | 54.5 | 22 | 12.5 | 0.5 | 25 | 6 | 9 | M 12 x 1,5 | 23 | 60г | 2 тижні | 4837.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-8-12-EB-S-0,5 | 17 | 8 | 24 | 64.5 | 26 | 14.5 | 0.5 | 28 | 8.5 | 12 | M 16 x 1,5 | 28 | 105г | 2 тижні | 4635.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.6-8-12-EC-S-0,5 | 17 | 8 | 24 | 64.5 | 26 | 14.5 | 0.5 | 28 | 8.5 | 12 | M 16 x 1,5 | 28 | 111г | 2 тижні | 5258.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

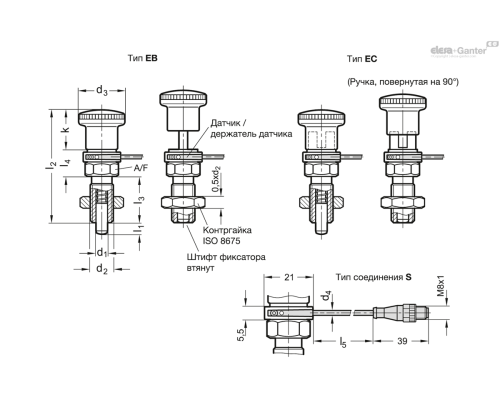

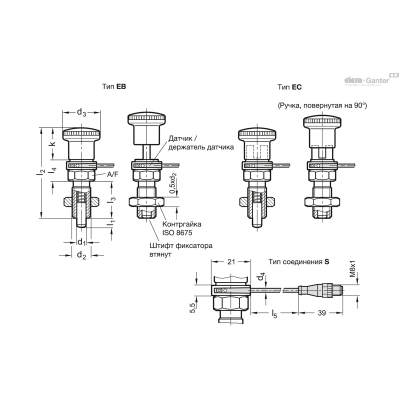

Характеристики
Типи
- Тип EB з контролем зчеплення, без фіксації у віджатому положенні
- Тип EC з контролем зчеплення, з фіксацією у віджатому положенні
Тип з'єднання
- Тип з'єднання S заглушка
Нержавіюча сталь
- AISI 303
- Фіксуючий стрижень з хімічно нікельованої сталі
Ручка пластикова (поліамід ПА)
- чорний колір, матове оздоблення
- не знімна
Магніт
Магнітотвердий ферит
Датчик / тримач датчика
Пластик (поліамід ПА), чорний матовий
Кабель (зовнішня оболонка)
Поліуретан PUR, чорний
Шестигранні гайки ISO 8675
Нержавіюча сталь A2
Інформація

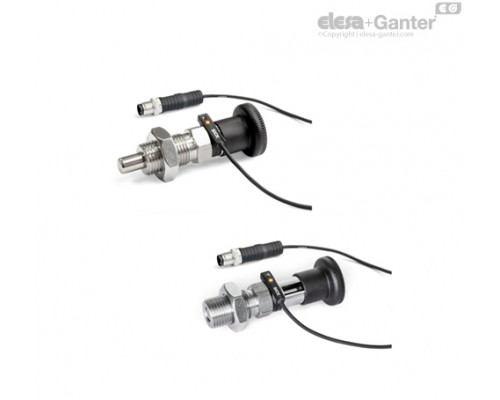

Стопорні штифти з нержавіючої сталі GN 817.6 з датчиком для контролю положення забезпечують електронний моніторинг стану штифтів. Цілі магніт вбудований в штифт, який включає датчик після зчеплення приблизно 2/3 довжини захоплення l 1.
Потім електроніка датчика посилає сигнал високого рівня, наприклад, в систему керування машиною, і додатково показує цей стан вимикача за допомогою світлодіода на датчику.
Для попередження відмов на стопорний штифти не повинні впливати ніякі зовнішні магнітні поля. шестигранною гайкою.
Технічна інформація
Інструкції з монтажу
Положення кабелю датчика можна вільно вибирати під час монтажу тримача датчика.

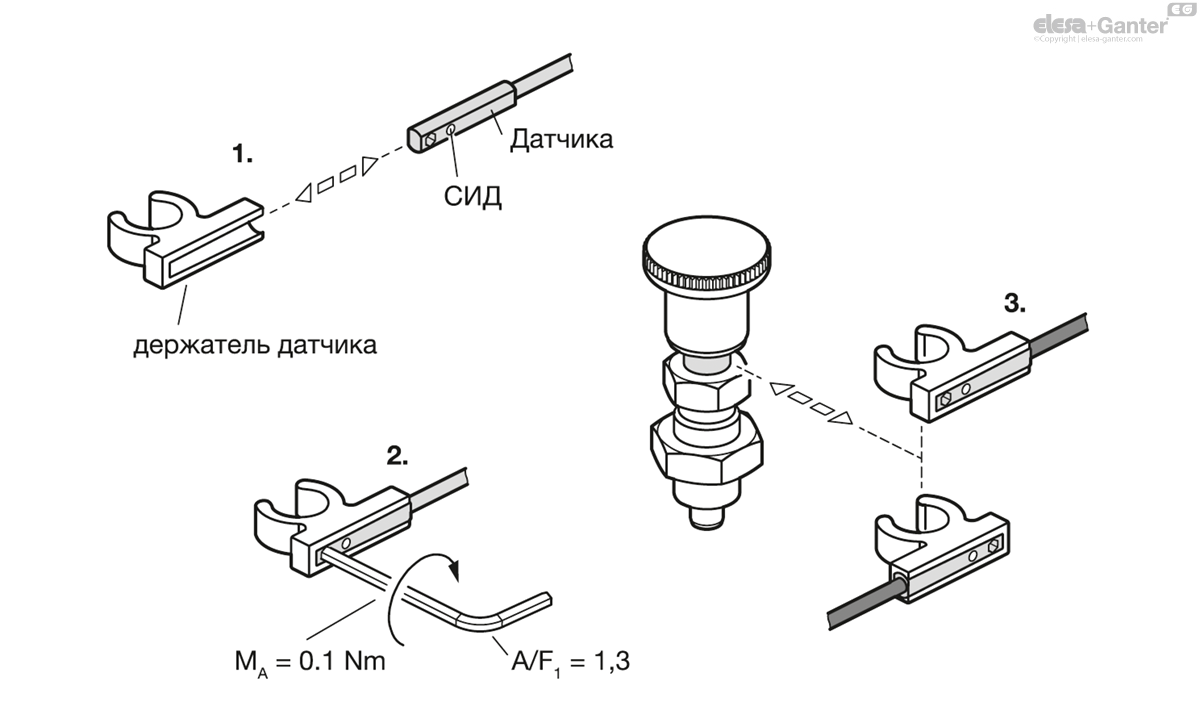

Етапи монтажу:
1. Вставте датчик у тримач датчика збоку.
2. Затягніть гвинт датчика з шестигранним отвором у головці.
3. Закріпіть тримач датчика в кільцевій канавці стопорного штифта в будь-якому напрямку і при необхідності відрегулюйте напрямки шляхом провертання.
