Name: GN 817.7
Brand: Elesa Ganter
SKU: GN 817.7-D
Availability: OutOfStock

Опис

A/F 1

A/F 2

d1 Вісь -0.02/-0.05Отвір H7

l6 мін.

Сила F при 6 бар у Н≈при витягуванні

Сила F при 6 бар у Н≈при втягуванні

Вага

Наявн.

Ціна

GN 817.7-10-12-D-BS0,4

M 16 x 1.5

207г

2 тижні

9867.60грн.

Характеристики

A/F 1	19
A/F 2	24
d1 Вісь -0.02/-0.05Отвір H7	10
l2	76
l3	26
l4	10
l5	24
l6 мін.	4
Сила F при 6 бар у Н≈при витягуванні	65
Сила F при 6 бар у Н≈при втягуванні	50
l1	12
d2	M 16 x 1.5
d3	M 3
d4	21

9867.60грн.

Наявн.: 2 тижні

GN 817.7-10-12-D-OP

M 16 x 1.5

205г

2 тижні

4641.75грн.

Характеристики

A/F 1	19
A/F 2	24
d1 Вісь -0.02/-0.05Отвір H7	10
l2	76
l3	26
l4	10
l5	24
l6 мін.	4
Сила F при 6 бар у Н≈при витягуванні	65
Сила F при 6 бар у Н≈при втягуванні	50
l1	12
d2	M 16 x 1.5
d3	M 3
d4	21

4641.75грн.

Наявн.: 2 тижні

GN 817.7-12-15-D-BS0,4

M 20 x 1.5

248г

2 тижні

10041.30грн.

Характеристики

A/F 1	19
A/F 2	30
d1 Вісь -0.02/-0.05Отвір H7	12
l2	76
l3	34
l4	10
l5	24
l6 мін.	4
Сила F при 6 бар у Н≈при витягуванні	65
Сила F при 6 бар у Н≈при втягуванні	50
l1	15
d2	M 20 x 1.5
d3	M 3
d4	21

10041.30грн.

Наявн.: 2 тижні

GN 817.7-12-15-D-OP

M 20 x 1.5

246г

2 тижні

4799.25грн.

Характеристики

A/F 1	19
A/F 2	30
d1 Вісь -0.02/-0.05Отвір H7	12
l2	76
l3	34
l4	10
l5	24
l6 мін.	4
Сила F при 6 бар у Н≈при витягуванні	65
Сила F при 6 бар у Н≈при втягуванні	50
l1	15
d2	M 20 x 1.5
d3	M 3
d4	21

4799.25грн.

Наявн.: 2 тижні

GN 817.7-6-9-D-BS0,4

M 12 x 1.5

178г

2 тижні

9568.35грн.

Характеристики

A/F 1	19
A/F 2	18
d1 Вісь -0.02/-0.05Отвір H7	6
l2	73
l3	22
l4	10
l5	24
l6 мін.	4
Сила F при 6 бар у Н≈при витягуванні	65
Сила F при 6 бар у Н≈при втягуванні	50
l1	9
d2	M 12 x 1.5
d3	M 3
d4	21

9568.35грн.

Наявн.: 2 тижні

GN 817.7-6-9-D-OP

M 12 x 1.5

176г

2 тижні

4312.80грн.

Характеристики

A/F 1	19
A/F 2	18
d1 Вісь -0.02/-0.05Отвір H7	6
l2	73
l3	22
l4	10
l5	24
l6 мін.	4
Сила F при 6 бар у Н≈при витягуванні	65
Сила F при 6 бар у Н≈при втягуванні	50
l1	9
d2	M 12 x 1.5
d3	M 3
d4	21

4312.80грн.

Наявн.: 2 тижні

GN 817.7-8-12-D-BS0,4

M 16 x 1.5

205г

2 тижні

9986.40грн.

Характеристики

A/F 1	19
A/F 2	24
d1 Вісь -0.02/-0.05Отвір H7	8
l2	76
l3	26
l4	10
l5	24
l6 мін.	4
Сила F при 6 бар у Н≈при витягуванні	65
Сила F при 6 бар у Н≈при втягуванні	50
l1	12
d2	M 16 x 1.5
d3	M 3
d4	21

9986.40грн.

Наявн.: 2 тижні

GN 817.7-8-12-D-OP

M 16 x 1.5

202г

2 тижні

4720.95грн.

Характеристики

A/F 1	19
A/F 2	24
d1 Вісь -0.02/-0.05Отвір H7	8
l2	76
l3	26
l4	10
l5	24
l6 мін.	4
Сила F при 6 бар у Н≈при витягуванні	65
Сила F при 6 бар у Н≈при втягуванні	50
l1	12
d2	M 16 x 1.5
d3	M 3
d4	21

4720.95грн.

Наявн.: 2 тижні

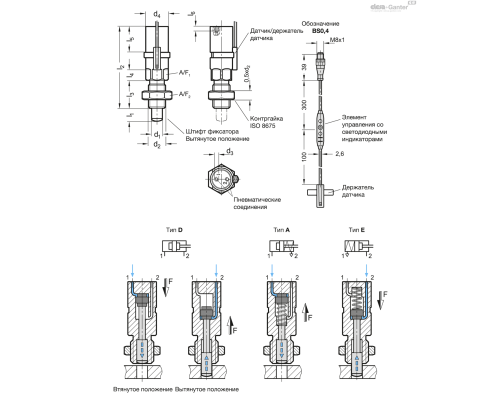

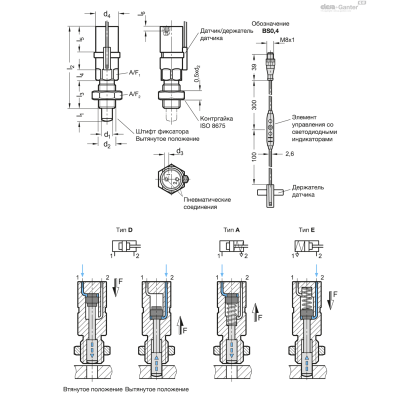

Типи

Тип D витягування / втягування

Тип A втягування пружиною

Тип E витягування пружиною

Позначення

OP без запиту положення

BS0,4 запит положення з обох сторін, з заглушкою, кабель 0,4 м

Нержавіюча сталь AISI 303

Загартована поверхня штифта фіксатора

Ущільнення стрижня

Поліуретан PUR

Ущільнення поршня і кільцеве ущільнення

Бутадіенакрилонітрильний каучук (NBR)

Магніт

Неодим, залізо, бір (NdFeB)

Датчик

Корпус

Поліамід (PA), чорний колір

Кабель і заглушка

Зовнішня оболонка з поліуретану (PUR), чорний колір

власник датчика

Поліацеталь (POM), чорний колір

Шестигранні гайки ISO 8675

Нержавіюча сталь, AISI 304

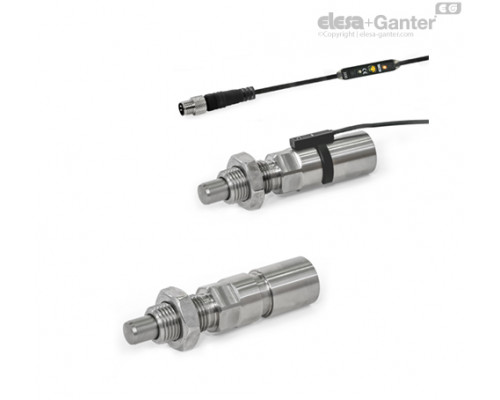

Пневматичні фіксатори з нержавіючої сталі GN 817.7 можуть легко і безпечно інтегруватися в автоматизовані процеси і можуть розміщуватися в місцях, де неможлива ручна робота фіксаторів. Завдяки використаному матеріалу фіксатори також підходять для більш агресивних середовищ.

Вбудований магніт дозволяє датчику запросити положення штифта фіксатора в електронному вигляді. Граничні значення (положення витягування і втягування) налаштовуються за допомогою елемента управління на кабелі датчика. , який відображається відповідним світлодіодним індикатором і може оброблятись, наприклад, системою керування машиною.

Доступ до електроніки датчика також можна отримати через IO-Link, що дозволяє встановлювати та зчитувати точки перемикання, а також блокувати кнопку налаштування на елементі керування. Для попередження перешкод на фіксатор не повинні впливати ніякі зовнішні магнітні поля. Пневматичні фіксатори поставляються з контргайкою. З позначенням BS0,4 датчик, тримач датчика і шестигранний ключ також поставляються в розібраному вигляді.

Різновиди стопорних штифтів

Кабель з роз'ємом GN 330

Файл з описом пристрою IO-Link

Пуск датчика

Класи захисту IP

Основні допуски за стандартами ISO

Характеристики еластомеру

Характеристики нержавіючої сталі

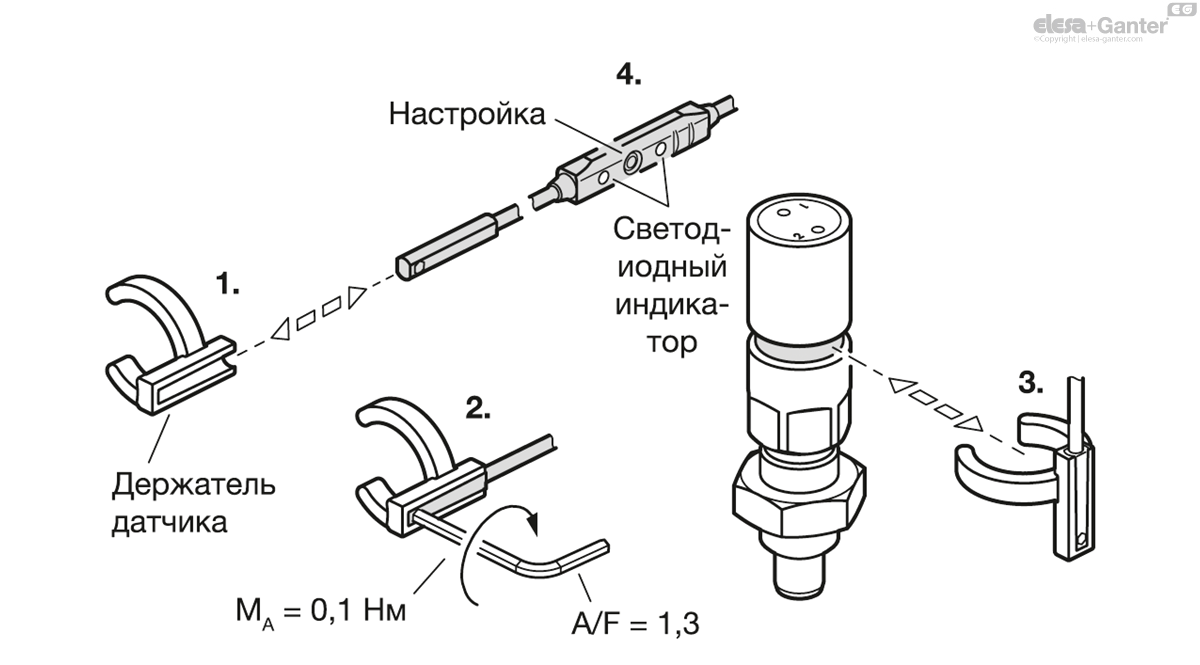

Радіальне положення кабелю датчика може вільно визначатися при установці тримача датчика.

Етапи монтажу:

1. Вставте датчик у тримач датчика збоку.

2. Затягніть гвинт датчика з шестигранним отвором у головці.

3. Закріпіть тримач датчика в кільцевій канавці фіксатора і за необхідності відрегулюйте напрямки шляхом провертання.

4. Під час введення в експлуатацію настройте датчик на кінцеві положення за допомогою елемента керування або IO-Link відповідно до інструкцій з експлуатації, що поставляються разом з датчиком.

Пневматичні властивості
Робочий тиск	4 - 6 бар
Робоче середовище	Відфільтроване, сухе повітря, незмащене або змащене
Температурний діапазон	-20 °C ... +80 °C

Електричні властивості датчика
Функція виходу	2x Нормально розімкнений (NO)
Тип виходу	2x PNP
Напруга живлення	12 - 30 V DC
Безперервний струм I _a	≤ 100 мA
Тип з'єднання	4-полюсний роз'єм M8x1,
Роз'єм (S)	вільне обертання з гвинтовим з'єднанням з насічкою
Тип захисту	IP 67	-
Споживання енергії	≤ 15мА	-
Падіння напруги	≤ 2,2 В	-
Клас захисту	III	-
Температурний діапазон	-20 °C ... +75 °C	-
Стійкість до ударних та вібраційних впливів	30 г, 11 мс/від 10 до 55 Гц, 1 мм	-
EMV	Відповідно до EN 60947-5-2	-
Захист від неправильної полярності	Так	-
Захист від короткого замикання	Так	-
Придушення імпульсу активації	Так	-
Інтерфейс зв'язку	IO-Link (V1.0)	-
	Час циклу 2,3 мс	-
	Довжина технологічних даних 2 біти	-
	Структура технологічних даних:	-
	Біт 0 = сигнал перемикання Q ₁	-
	Біт 1 = сигнал перемикання Q ₂	-
	Біт 2...7 = порожній	-
Сертифікати, декларації про відповідність

Питань: 0

Немає запитань про цей товар.
