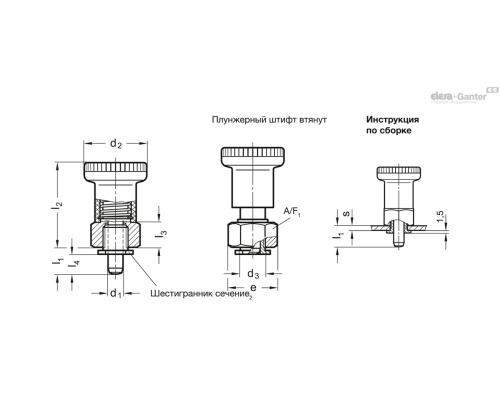

-drawing-500x400.png "GN 607.2")
-drawing-74x74.png)
| Опис | A/F 1 | A/F 2 | d1 Вісь -0.02/-0.05 Отвір H7 | e | l2 | l3 | l4 | s | Осьове навантаження в Н | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | l1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 607.2-6-10,5-ST | 17 | 14 | 6 | 19.5 | 34 | 10 | 6 | 3 … 5 | 400 | 24 | 10 | 10.5 | 40г | 2 тижні | 738.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.2-6-8,5-ST | 17 | 14 | 6 | 19.5 | 34 | 10 | 6 | 1 … 3 | 400 | 24 | 10 | 8.5 | 40г | 2 тижні | 733.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.2-8-10-ST | 19 | 16 | 8 | 22 | 40 | 12 | 7.5 | 1 … 5 | 500 | 23 | 13 | 10 | 62г | 2 тижні | 891.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.2-8-12-ST | 19 | 16 | 8 | 22 | 40 | 12 | 7.5 | 3 … 5 | 500 | 23 | 13 | 12 | 63г | 2 тижні | 863.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Напрямна зі сталі ST
гальванічно оцинкована з блакитною пасивацією
Штифт з нержавіючої сталі AISI 303
хімічно нікельований
Ручка пластикова (поліамід ПА)
- чорний колір, матове оздоблення
- чорний колір, матове оздоблення
Інформація

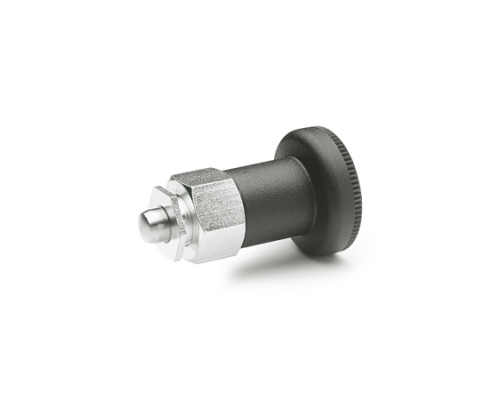

Стопорні штифти GN 607.2 були розроблені для встановлення в тонкостінному обладнанні.

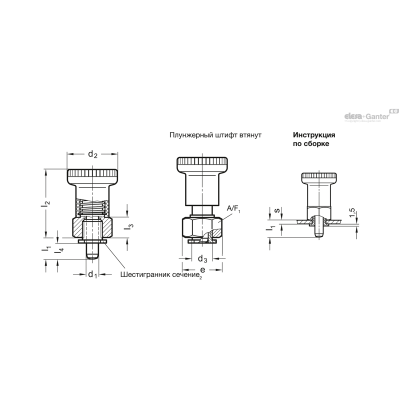

Необхідно враховувати, що, залежно від товщини монтажної пластини 's', довжини виступаючої частини плунжера 'l 1' і положення шестигранної гайки на її центральній втулці, носик плунжера може не завжди бути повністю втягується.
Через конструктивні особливості точність позиціонування даного стопорного штифта дещо нижча, ніж у моделі GN 607 -
Аксесуари

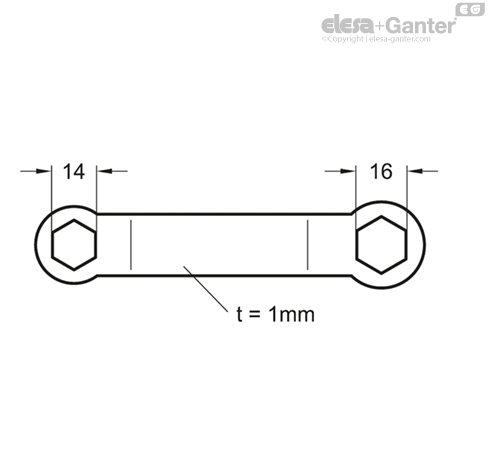

- Двосторонній накидний ключ GN 607.9 -SW14-SW16 (для складання)
Питань: 0
Немає запитань про цей товар.
GN 607.2 238.16 KB
