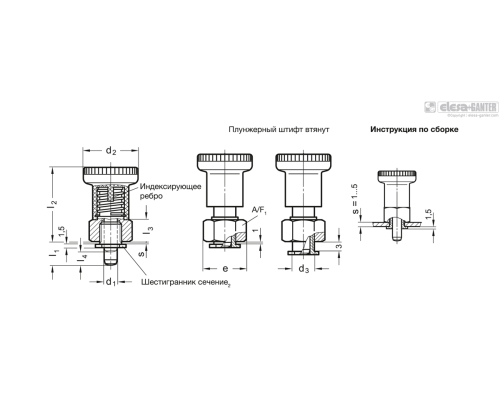

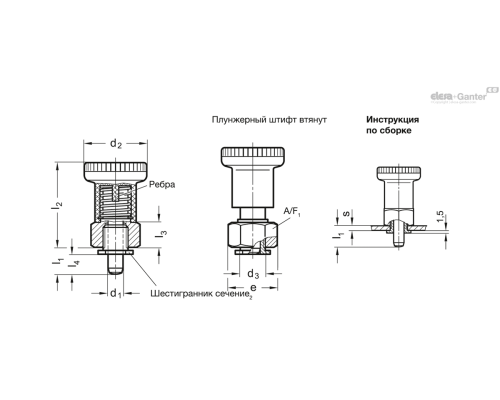

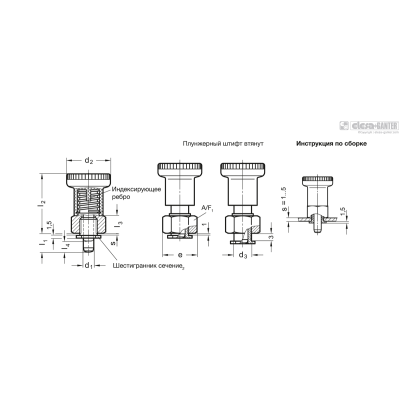

| Опис | A/F 1 | A/F 2 | d1 Вісь -0.02/-0.04 Отвір G7 | d1 Вісь -0.02/-0.05 Отвір G7 | d1 Вісь -0.02/-0.05 Отвір H7 | e | l2 | l3 | l4 | s | Осьове навантаження в Н | Пружинне навантаження в Н ≈кінцеве | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 607.3-6-10,5-ST | 17 | 14 | 6 | 6 | 6 | 19.5 | 34 | 10 | 6 | 3 … 5 | 400 | 24 | 39г | 2 тижні | 868.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.3-6-8,5-ST | 17 | 14 | 6 | 6 | 6 | 19.5 | 34 | 10 | 6 | 1 … 3 | 400 | 24 | 39г | 2 тижні | 859.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.3-8-10-ST | 19 | 16 | 8 | 8 | 8 | 22 | 40 | 12 | 7.5 | 1 … 5 | 500 | 23 | 62г | 2 тижні | 886.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.3-8-12-ST | 19 | 16 | 8 | 8 | 8 | 22 | 40 | 12 | 7.5 | 3 … 5 | 500 | 23 | 61г | 2 тижні | 860.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Напрямна зі сталі ST
гальванічно оцинкована з блакитною пасивацією
Штифт з нержавіючої сталі AISI 303
хімічно нікельований
Ручка пластикова (поліамід ПА)
- чорний колір, матове оздоблення
- чорний колір, матове оздоблення
Інформація

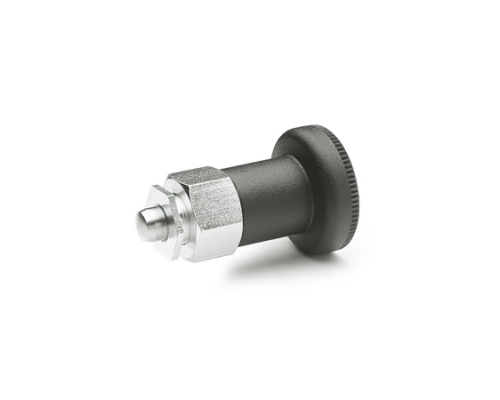

Стопорні штифти GN 607.3 були розроблені для встановлення в тонкостінному обладнанні.
Необхідно враховувати, що, залежно від товщини монтажної пластини 's', довжини виступаючої частини плунжера 'l 1' і положення шестигранної гайки на її центральній втулці, носик плунжера може не завжди бути повністю втягується.
Через конструктивні особливості точність позиціонування даного стопорного штифта дещо нижча, ніж у моделі GN 607 .
Стопорні штифти з фіксацією використовуються, коли необхідно, щоб плунжер залишався у втягнутому положенні. Для цього після втягування штифта поверніть ручку на 90°. У цьому положенні вона увійде до пазу, і штифт буде зафіксований.
Аксесуари
- Двосторонній накидний ключ GN 607.9 -SW14-SW16 (для складання)
Питань: 0
Немає запитань про цей товар.
GN 607.3 239.72 KB
