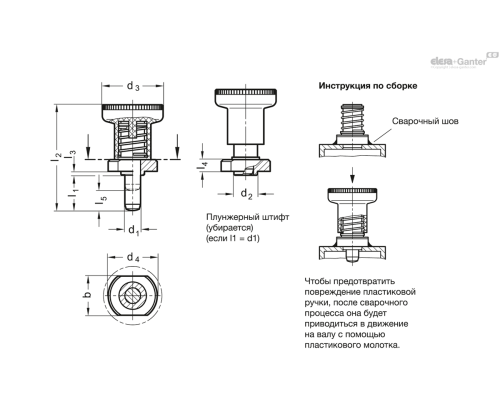

-drawing-500x400.png "GN 607.5")
-drawing-74x74.png)

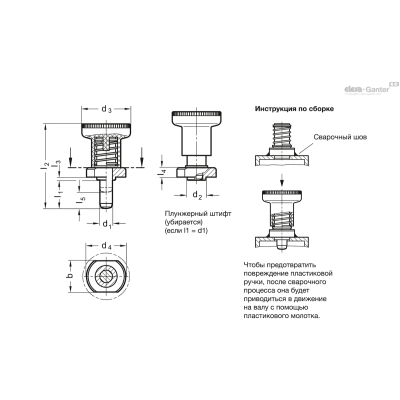

| Опис | d1 Вісь -0.02/-0.05 Отвір +0.30/+0.25 | d2 -0.02/-0.1 | l2 | l3 | l4 | l5 | Осьове навантаження в Н | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | l1 | B | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 607.5-6-14-ST | 6 | 10 | 45 | 1.5 | 5.5 | 6 | 400 | 25 | 9 | 14 | 18 | 25 | 36г | 2 тижні | 662.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.5-6-6-ST | 6 | 10 | 37 | 1.5 | 5.5 | 6 | 400 | 25 | 9 | 6 | 18 | 25 | 34г | 2 тижні | 665.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.5-8-18-ST | 8 | 12 | 54 | 2 | 6.5 | 8 | 500 | 26 | 13 | 18 | 20 | 31 | 60г | 2 тижні | 706.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.5-8-8-ST | 8 | 12 | 44 | 2 | 6.5 | 8 | 500 | 26 | 13 | 8 | 20 | 31 | 54г | 2 тижні | 697.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Сталь ST
- чорніння
- Плунжер : загартована сталь
Ручка пластикова (поліамід ПА)
- чорний колір, матове оздоблення
- чорний колір, матове оздоблення
Інформація

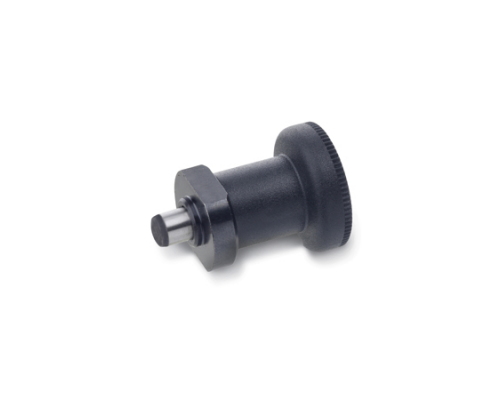

Стопорні штифти GN 607.5 з фіксацією у віджатому положенні використовуються тоді, коли стопорний стрижень тимчасово повинен виступати. Після відтягування необхідно повернути ручку на 90 °.
Насічка утримує штифт у цьому положенні.
Стопорні штифти GN 607.5 призначені для зварних кріплень, особливо для використання в сталевих трубах квадратного перерізу.
Виступ d 2призначений для позиціонування.
Пластикова ручка з вбудованим стопорним стрижнем надягається після закінчення зварювальних операцій.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 607.5 238.09 KB
