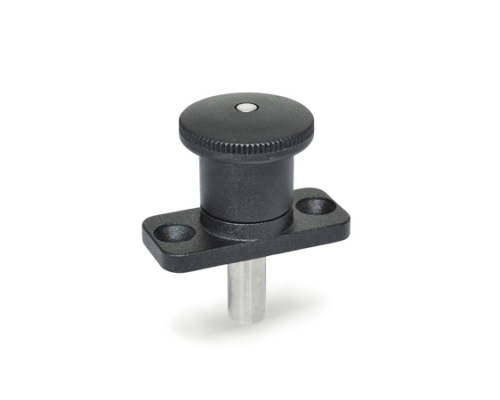

Name: GN 822.8
Brand: Elesa Ganter
SKU: GN 822.8
Availability: OutOfStock

Опис

d1 Отвір +0.03/+0.08 Вісь h9

d2 -0.15

Пружинне навантаження в Н ≈кінцеве

Пружинне навантаження в Н ≈початкове

Вага

Наявн.

Ціна

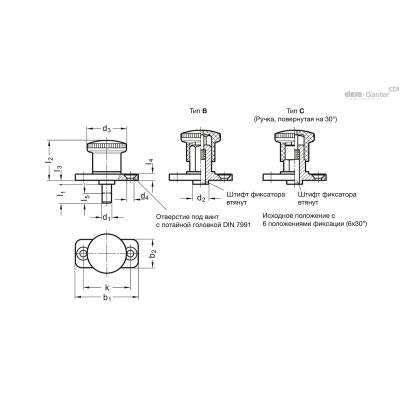

GN 822.8-10-10-B

2.5

96г

2 тижні

413.55грн.

Характеристики

b1	50
b2	23
d1 Отвір +0.03/+0.08 Вісь h9	10
d2 -0.15	14
k	38
l2	35
l3	2.5
l4	5
l5	10
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	10
d3	33
d4	5.3

413.55грн.

Наявн.: 2 тижні

GN 822.8-10-10-C

2.5

96г

2 тижні

412.65грн.

Характеристики

b1	50
b2	23
d1 Отвір +0.03/+0.08 Вісь h9	10
d2 -0.15	14
k	38
l2	35
l3	2.5
l4	5
l5	10
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	10
d3	33
d4	5.3

412.65грн.

Наявн.: 2 тижні

GN 822.8-10-20-B

2.5

90г

2 тижні

449.55грн.

Характеристики

b1	50
b2	23
d1 Отвір +0.03/+0.08 Вісь h9	10
d2 -0.15	14
k	38
l2	35
l3	2.5
l4	5
l5	10
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	20
d3	33
d4	5.3

449.55грн.

Наявн.: 2 тижні

GN 822.8-10-20-C

2.5

102г

2 тижні

450.90грн.

Характеристики

b1	50
b2	23
d1 Отвір +0.03/+0.08 Вісь h9	10
d2 -0.15	14
k	38
l2	35
l3	2.5
l4	5
l5	10
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	20
d3	33
d4	5.3

450.90грн.

Наявн.: 2 тижні

GN 822.8-4-10-B

20.5

23г

2 тижні

271.80грн.

Характеристики

b1	35
b2	15
d1 Отвір +0.03/+0.08 Вісь h9	4
d2 -0.15	8
k	25
l2	20.5
l3	2
l4	4
l5	5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	10
d3	21
d4	4.3

271.80грн.

Наявн.: 2 тижні

GN 822.8-4-10-C

20.5

23г

2 тижні

270.90грн.

Характеристики

b1	35
b2	15
d1 Отвір +0.03/+0.08 Вісь h9	4
d2 -0.15	8
k	25
l2	20.5
l3	2
l4	4
l5	5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	10
d3	21
d4	4.3

270.90грн.

Наявн.: 2 тижні

GN 822.8-4-5-B

20.5

24г

2 тижні

264.60грн.

Характеристики

b1	35
b2	15
d1 Отвір +0.03/+0.08 Вісь h9	4
d2 -0.15	8
k	25
l2	20.5
l3	2
l4	4
l5	5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	5
d3	21
d4	4.3

264.60грн.

Наявн.: 2 тижні

GN 822.8-4-5-C

20.5

23г

2 тижні

264.60грн.

Характеристики

b1	35
b2	15
d1 Отвір +0.03/+0.08 Вісь h9	4
d2 -0.15	8
k	25
l2	20.5
l3	2
l4	4
l5	5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	5
d3	21
d4	4.3

264.60грн.

Наявн.: 2 тижні

GN 822.8-5-12-B

25.5

2.5

40г

2 тижні

288.90грн.

Характеристики

b1	40
b2	18
d1 Отвір +0.03/+0.08 Вісь h9	5
d2 -0.15	10
k	30
l2	25.5
l3	2.5
l4	4
l5	6
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	12
d3	25
d4	4.3

288.90грн.

Наявн.: 2 тижні

GN 822.8-5-12-C

25.5

2.5

39г

2 тижні

289.80грн.

Характеристики

b1	40
b2	18
d1 Отвір +0.03/+0.08 Вісь h9	5
d2 -0.15	10
k	30
l2	25.5
l3	2.5
l4	4
l5	6
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	12
d3	25
d4	4.3

289.80грн.

Наявн.: 2 тижні

GN 822.8-5-6-B

25.5

2.5

39г

2 тижні

291.15грн.

Характеристики

b1	40
b2	18
d1 Отвір +0.03/+0.08 Вісь h9	5
d2 -0.15	10
k	30
l2	25.5
l3	2.5
l4	4
l5	6
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	6
d3	25
d4	4.3

291.15грн.

Наявн.: 2 тижні

GN 822.8-5-6-C

25.5

2.5

39г

2 тижні

291.15грн.

Характеристики

b1	40
b2	18
d1 Отвір +0.03/+0.08 Вісь h9	5
d2 -0.15	10
k	30
l2	25.5
l3	2.5
l4	4
l5	6
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	6
d3	25
d4	4.3

291.15грн.

Наявн.: 2 тижні

GN 822.8-6-12-B

25.5

2.5

41г

2 тижні

299.70грн.

Характеристики

b1	40
b2	18
d1 Отвір +0.03/+0.08 Вісь h9	6
d2 -0.15	10
k	30
l2	25.5
l3	2.5
l4	4
l5	6
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	12
d3	25
d4	4.3

299.70грн.

Наявн.: 2 тижні

GN 822.8-6-12-C

25.5

2.5

39г

2 тижні

300.60грн.

Характеристики

b1	40
b2	18
d1 Отвір +0.03/+0.08 Вісь h9	6
d2 -0.15	10
k	30
l2	25.5
l3	2.5
l4	4
l5	6
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	12
d3	25
d4	4.3

300.60грн.

Наявн.: 2 тижні

GN 822.8-6-6-B

25.5

2.5

39г

2 тижні

288.90грн.

Характеристики

b1	40
b2	18
d1 Отвір +0.03/+0.08 Вісь h9	6
d2 -0.15	10
k	30
l2	25.5
l3	2.5
l4	4
l5	6
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	6
d3	25
d4	4.3

288.90грн.

Наявн.: 2 тижні

GN 822.8-6-6-C

25.5

2.5

39г

2 тижні

289.80грн.

Характеристики

b1	40
b2	18
d1 Отвір +0.03/+0.08 Вісь h9	6
d2 -0.15	10
k	30
l2	25.5
l3	2.5
l4	4
l5	6
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	6
d3	25
d4	4.3

289.80грн.

Наявн.: 2 тижні

GN 822.8-8-10-B

2.5

94г

2 тижні

424.35грн.

Характеристики

b1	50
b2	23
d1 Отвір +0.03/+0.08 Вісь h9	8
d2 -0.15	14
k	38
l2	35
l3	2.5
l4	5
l5	10
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	10
d3	33
d4	5.3

424.35грн.

Наявн.: 2 тижні

GN 822.8-8-10-C

2.5

93г

2 тижні

424.35грн.

Характеристики

b1	50
b2	23
d1 Отвір +0.03/+0.08 Вісь h9	8
d2 -0.15	14
k	38
l2	35
l3	2.5
l4	5
l5	10
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	10
d3	33
d4	5.3

424.35грн.

Наявн.: 2 тижні

GN 822.8-8-20-B

2.5

98г

2 тижні

445.50грн.

Характеристики

b1	50
b2	23
d1 Отвір +0.03/+0.08 Вісь h9	8
d2 -0.15	14
k	38
l2	35
l3	2.5
l4	5
l5	10
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	20
d3	33
d4	5.3

445.50грн.

Наявн.: 2 тижні

GN 822.8-8-20-C

2.5

97г

2 тижні

444.15грн.

Характеристики

b1	50
b2	23
d1 Отвір +0.03/+0.08 Вісь h9	8
d2 -0.15	14
k	38
l2	35
l3	2.5
l4	5
l5	10
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	20
d3	33
d4	5.3

444.15грн.

Наявн.: 2 тижні

Типи

Тип B без фіксації у віджатому положенні (не відключаються)

Тип C з фіксацією у віджатому положенні (відключаються)

Напрямний корпус

Цинк, лиття під тиском

з пластиковим покриттям

чорний колір, текстурована обробка

Штифт

Нержавіюча сталь AISI 303

пружина

Нержавіюча сталь AISI 301

Поворотна ручка

Пластик (поліамід PA )

чорний колір, матове оздоблення

не знімна

Стопорні штифти GN 822.8 відрізняються компактними розмірами. Вони кріпляться за допомогою гвинтів із потайною головкою.

Мініатюрні стопорні штифти (фіксатори) являють собою економічну альтернативу GN 608 GN 608.1 і GN 608 GN 608.1 стопорним штифтам (фіксаторам) .

Кнопку фіксатора типу C можна повернути на 30° після відтягування стопорного штифта, блокуючи його у відтягнутому положенні за допомогою стопорного фіксатора.

Різновиди стопорних штифтів

з червоною ручкою

Основні допуски за стандартами ISO

Характеристики нержавіючої сталі

Характеристики пластику

Інформація щодо максимально допустимого навантаження
