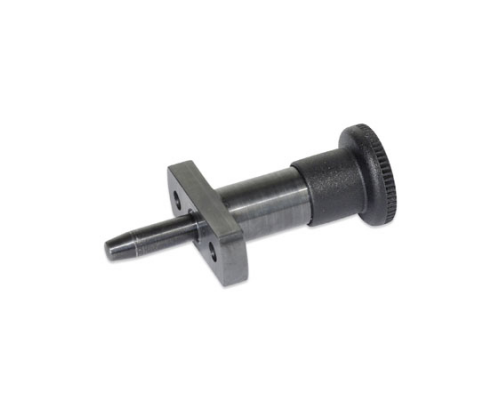

GN 817.5

Типи

• Тип B без фіксації у віджатому положенні (не відключаються)

• Тип C з фіксацією у віджатому положенні (відключаються)

• чорніння

• Штифт загартований і відшліфований

• чорний колір, матове оздоблення

• не знімна

Стопорні штифти (фіксатори) GN 817.5 забезпечують високу точність позиціонування завдяки настановним втулкам DIN 172 / DIN 179 з циліндричним отвором. Втулки установки GN 172.1 / GN 179.1 з конічними отворами вставляються в наявний отвір.

Конічна форма стопорного штифта / отвори покращує зорову орієнтацію і, відповідно, забезпечує більш високу точність.

Тип C застосовується у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Паз утримує штифт у цьому положенні.

• Різновиди стопорних штифтів

• Основні допуски за стандартами ISO

• Характеристики пластику

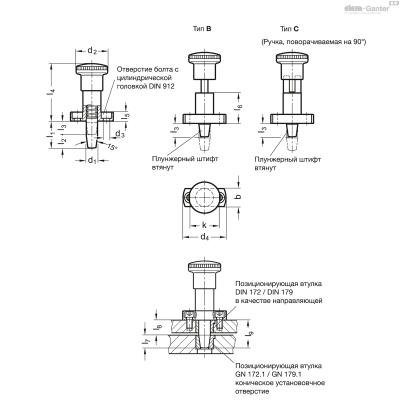

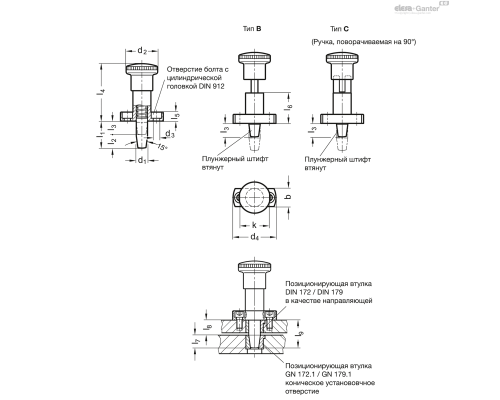

Довжина l ₇визначається глибиною установки стопорного стрижня в конусі втулки.

Довжина l ₈повинна забезпечувати повне звільнення стопорного стрижня; довжина втулки та товщина пластини можуть бути вибрані з певним запасом.

При втягуванні штифта необхідно передбачити мінімальний запас ходу 0,5 мм, щоб конічна частина штифта розташовувалася в конусі напрямної втулки без зазору.

Для кожного діаметра стопорного штифта d ₁доступні два різні варіанти довжини фіксуючих стрижнів l ₁(див. таблицю виробів).

Довжина виступаючої частини штифта з безпечним запасом ходу: l ₉ = l ₁– 0,5 мм

При монтажі втулок з допуском h6 зазвичай використовується отвір з допуском H7, що відповідає зовнішньому діаметру.

Представлений вибір відповідних напрямних втулок  DIN 172 і  DIN 179  з циліндричним отвором і напрямними втулками  GN 172.1 /  GN 179.1 з конічним отвором.
