Ваш кошик порожній :(
Продукція
  • GN 313

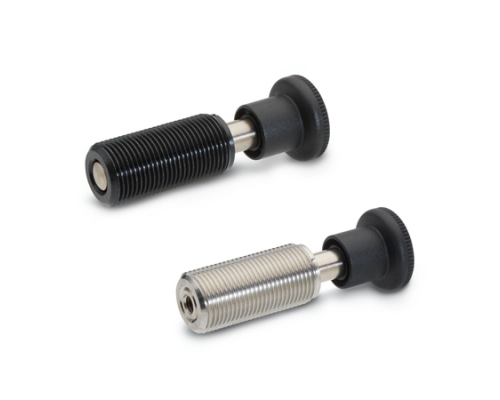

GN 313

Пружинні болти

Пружинні засувки, сталь

GN 313
GN 313

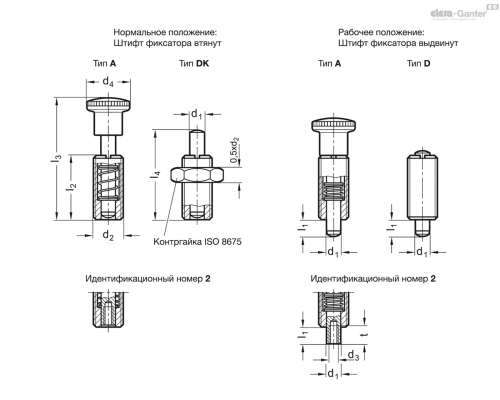

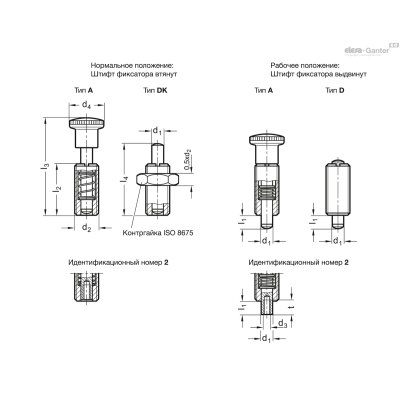

Опис
d1 Вісь -0.02/-0.05 Отвір H7
l2
l3 ≈
l4 ≈
t мін.
Кодовий номер для шуруповерту
Пружинна навантаження в Н≈ кінцева
Пружинна навантаження в Н≈ початкова
l1
d2
d3
d4
Вага Наявн. Ціна
GN 313-10-A-1-ST 10 43 78 57 - GN 613.1-10 50 22 11 M 20 x 1.5 - 28 95г 2 тижні 683.55грн.
GN 313-10-A-2-ST 10 43 78 57 12 GN 613.1-10 50 22 11 M 20 x 1.5 M 6 28 92г 2 тижні 702.45грн.
GN 313-10-AK-1-ST 10 43 78 57 - GN 613.1-10 50 22 11 M 20 x 1.5 - 28 95г 2 тижні 715.05грн.
GN 313-10-AK-2-ST 10 43 78 57 12 GN 613.1-10 50 22 11 M 20 x 1.5 M 6 28 92г 2 тижні 733.95грн.
GN 313-10-D-1-ST 10 43 78 57 - GN 613.1-10 50 22 11 M 20 x 1.5 - 28 95г 2 тижні 598.95грн.
GN 313-10-D-2-ST 10 43 78 57 12 GN 613.1-10 50 22 11 M 20 x 1.5 M 6 28 92г 2 тижні 621.00грн.
GN 313-10-DK-1-ST 10 43 78 57 - GN 613.1-10 50 22 11 M 20 x 1.5 - 28 95г 2 тижні 630.45грн.
GN 313-10-DK-2-ST 10 43 78 57 12 GN 613.1-10 50 22 11 M 20 x 1.5 M 6 28 92г 2 тижні 652.50грн.
GN 313-5-A-1-ST 5 22 42 29 - GN 613.1-5 20 8 6 M 10 x 1 - 16 13г 2 тижні 449.55грн.
GN 313-5-A-2-ST 5 22 42 29 7 GN 613.1-5 20 8 6 M 10 x 1 M 3 16 13г 2 тижні 449.55грн.
GN 313-5-AK-1-ST 5 22 42 29 - GN 613.1-5 20 8 6 M 10 x 1 - 16 13г 2 тижні 455.85грн.
GN 313-5-AK-2-ST 5 22 42 29 7 GN 613.1-5 20 8 6 M 10 x 1 M 3 16 13г 2 тижні 455.85грн.
GN 313-5-D-1-ST 5 22 42 29 - GN 613.1-5 20 8 6 M 10 x 1 - 16 13г 2 тижні 396.90грн.
GN 313-5-D-2-ST 5 22 42 29 7 GN 613.1-5 20 8 6 M 10 x 1 M 3 16 13г 2 тижні 443.25грн.
GN 313-5-DK-1-ST 5 22 42 29 - GN 613.1-5 20 8 6 M 10 x 1 - 16 13г 2 тижні 403.20грн.
GN 313-5-DK-2-ST 5 22 42 29 7 GN 613.1-5 20 8 6 M 10 x 1 M 3 16 13г 2 тижні 449.55грн.
GN 313-6-A-1-ST 6 26 49 35 - GN 613.1-6 28 9 7 M12 x 1.5 - 19 21г 2 тижні 469.80грн.
GN 313-6-A-2-ST 6 26 49 35 7 GN 613.1-6 28 9 7 M12 x 1.5 M 4 19 20г 2 тижні 507.60грн.
GN 313-6-AK-1-ST 6 26 49 35 - GN 613.1-6 28 9 7 M12 x 1.5 - 19 21г 2 тижні 482.40грн.
GN 313-6-AK-2-ST 6 26 49 35 7 GN 613.1-6 28 9 7 M12 x 1.5 M 4 19 20г 2 тижні 520.65грн.
GN 313-6-D-1-ST 6 26 49 35 - GN 613.1-6 28 9 7 M12 x 1.5 - 19 21г 2 тижні 419.85грн.
GN 313-6-D-2-ST 6 26 49 35 7 GN 613.1-6 28 9 7 M12 x 1.5 M 4 19 20г 2 тижні 472.95грн.
GN 313-6-DK-1-ST 6 26 49 35 - GN 613.1-6 28 9 7 M12 x 1.5 - 19 21г 2 тижні 432.90грн.
GN 313-6-DK-2-ST 6 26 49 35 7 GN 613.1-6 28 9 7 M12 x 1.5 M 4 19 20г 2 тижні 485.55грн.
GN 313-8-A-1-ST 8 34 65 48 - GN 613.1-8 40 12 9 M 16 x 1.5 - 23 48г 2 тижні 590.40грн.
GN 313-8-A-2-ST 8 34 65 48 9 GN 613.1-8 40 12 9 M 16 x 1.5 M 5 23 47г 2 тижні 592.20грн.
GN 313-8-AK-1-ST 8 34 65 48 - GN 613.1-8 40 12 9 M 16 x 1.5 - 23 48г 2 тижні 606.15грн.
GN 313-8-AK-2-ST 8 34 65 48 9 GN 613.1-8 40 12 9 M 16 x 1.5 M 5 23 47г 2 тижні 608.40грн.
GN 313-8-D-1-ST 8 34 65 48 - GN 613.1-8 40 12 9 M 16 x 1.5 - 23 48г 2 тижні 461.25грн.
GN 313-8-D-2-ST 8 34 65 48 9 GN 613.1-8 40 12 9 M 16 x 1.5 M 5 23 47г 2 тижні 521.55грн.
GN 313-8-DK-1-ST 8 34 65 48 - GN 613.1-8 40 12 9 M 16 x 1.5 - 23 48г 2 тижні 477.00грн.
GN 313-8-DK-2-ST 8 34 65 48 9 GN 613.1-8 40 12 9 M 16 x 1.5 M 5 23 47г 2 тижні 537.30грн.
Характеристики

Типи

  • Тип A з ручкою, без контргайки
  • Тип AK : з ручкою, з контргайкою
  • Тип D без ручки, без контргайки
  • Тип DK без ручки, з контргайкою

Ідентифікаційний номер

  • Варіант виконання 1 плунжер без внутрішньої різьби
  • Варіант виконання 2 плунжер з внутрішнім різьбленням

Напрямна (різьбова муфта)

Сталь ST

чорніння

Напрямна (різьбова муфта)

Нержавіюча сталь AISI 303 NI

Вісь

Нержавіюча сталь

  • AISI 303
  • хімічно нікельований

Поворотна ручка

Пластик (поліамід PA)

  • чорний колір, матове оздоблення
  • чорний колір, матова обробка
Інформація

Плунжер пружинних засувок GN 313 не виступає у відключеному положенні.

Пружинні засувки виступають тільки в робочому положенні і в цей час можуть керуватися вручну або механічно (типи D і DK, пневматичний циліндр, дисковий кулачок тощо).

Завдяки внутрішньому різьбленню на стороні тиску (артикул 2) можна використовувати спеціальні натискні болти або особливе розташування стрижня.

Технічна інформація
