GN 313

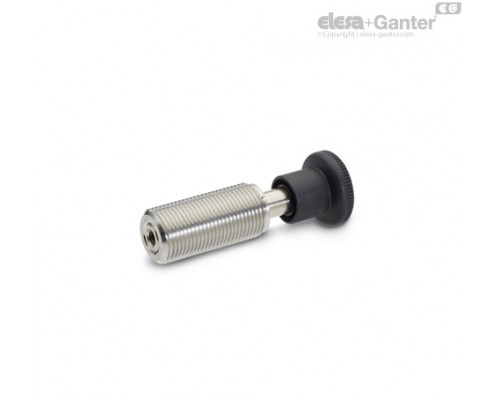

Пружинні болти

Пружинні засувки, нержавіюча сталь

GN 313
GN 313

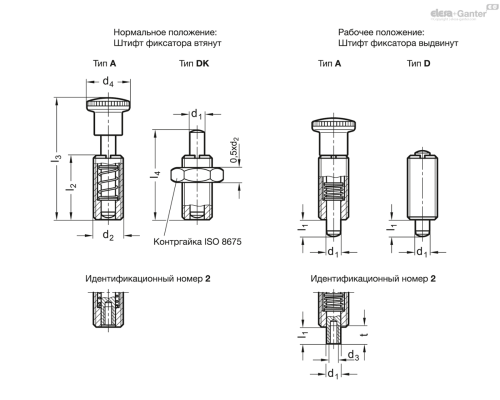

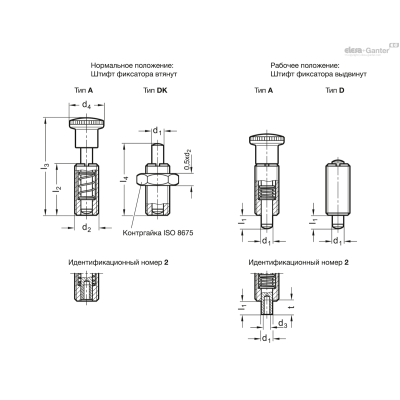

Опис
d1 Вісь -0.02/-0.05 Отвір H7
l2
l3 ≈
l4 ≈
t мін.
Кодовий номер для шуруповерту
Пружинна навантаження в Н≈ кінцева
Пружинна навантаження в Н≈ початкова
l1
d2
d3
d4
Вага Наявн. Ціна
GN 313-10-A-1-NI 10 43 78 57 - GN 613.1-10 43 18 11 M 20 x 1.5 - 28 100г 2 тижні 1069.20грн.
GN 313-10-A-2-NI 10 43 78 57 12 GN 613.1-10 43 18 11 M 20 x 1.5 M 6 28 92г 2 тижні 1086.30грн.
GN 313-10-AK-1-NI 10 43 78 57 - GN 613.1-10 43 18 11 M 20 x 1.5 - 28 100г 2 тижні 1129.50грн.
GN 313-10-AK-2-NI 10 43 78 57 12 GN 613.1-10 43 18 11 M 20 x 1.5 M 6 28 92г 2 тижні 1146.60грн.
GN 313-10-D-1-NI 10 43 78 57 - GN 613.1-10 43 18 11 M 20 x 1.5 - 28 100г 2 тижні 1015.20грн.
GN 313-10-D-2-NI 10 43 78 57 12 GN 613.1-10 43 18 11 M 20 x 1.5 M 6 28 92г 2 тижні 1059.75грн.
GN 313-10-DK-1-NI 10 43 78 57 - GN 613.1-10 43 18 11 M 20 x 1.5 - 28 100г 2 тижні 1075.50грн.
GN 313-10-DK-2-NI 10 43 78 57 12 GN 613.1-10 43 18 11 M 20 x 1.5 M 6 28 92г 2 тижні 1120.05грн.
GN 313-5-A-1-NI 5 22 42 29 - GN 613.1-5 18 7 6 M 10 x 1 - 16 13г 2 тижні 624.15грн.
GN 313-5-A-2-NI 5 22 42 29 7 GN 613.1-5 18 7 6 M 10 x 1 M 3 16 13г 2 тижні 626.40грн.
GN 313-5-AK-1-NI 5 22 42 29 - GN 613.1-5 18 7 6 M 10 x 1 - 16 13г 2 тижні 634.50грн.
GN 313-5-AK-2-NI 5 22 42 29 7 GN 613.1-5 18 7 6 M 10 x 1 M 3 16 13г 2 тижні 636.75грн.
GN 313-5-D-1-NI 5 22 42 29 - GN 613.1-5 18 7 6 M 10 x 1 - 16 13г 2 тижні 571.05грн.
GN 313-5-D-2-NI 5 22 42 29 7 GN 613.1-5 18 7 6 M 10 x 1 M 3 16 13г 2 тижні 616.95грн.
GN 313-5-DK-1-NI 5 22 42 29 - GN 613.1-5 18 7 6 M 10 x 1 - 16 13г 2 тижні 581.85грн.
GN 313-5-DK-2-NI 5 22 42 29 7 GN 613.1-5 18 7 6 M 10 x 1 M 3 16 13г 2 тижні 627.30грн.
GN 313-6-A-1-NI 6 26 49 35 - GN 613.1-6 21 8 7 M12 x 1.5 - 19 21г 2 тижні 655.65грн.
GN 313-6-A-2-NI 6 26 49 35 7 GN 613.1-6 21 8 7 M12 x 1.5 M 4 19 20г 2 тижні 707.85грн.
GN 313-6-AK-1-NI 6 26 49 35 - GN 613.1-6 21 8 7 M12 x 1.5 - 19 21г 2 тижні 670.50грн.
GN 313-6-AK-2-NI 6 26 49 35 7 GN 613.1-6 21 8 7 M12 x 1.5 M 4 19 20г 2 тижні 722.70грн.
GN 313-6-D-1-NI 6 26 49 35 - GN 613.1-6 21 8 7 M12 x 1.5 - 19 21г 2 тижні 629.55грн.
GN 313-6-D-2-NI 6 26 49 35 7 GN 613.1-6 21 8 7 M12 x 1.5 M 4 19 20г 2 тижні 693.00грн.
GN 313-6-DK-1-NI 6 26 49 35 - GN 613.1-6 21 8 7 M12 x 1.5 - 19 21г 2 тижні 644.40грн.
GN 313-6-DK-2-NI 6 26 49 35 7 GN 613.1-6 21 8 7 M12 x 1.5 M 4 19 20г 2 тижні 707.85грн.
GN 313-8-A-1-NI 8 34 65 48 - GN 613.1-8 32 11 9 M 16 x 1.5 - 23 49г 2 тижні 848.25грн.
GN 313-8-A-2-NI 8 34 65 48 9 GN 613.1-8 32 11 9 M 16 x 1.5 M 5 23 47г 2 тижні 855.90грн.
GN 313-8-AK-1-NI 8 34 65 48 - GN 613.1-8 32 11 9 M 16 x 1.5 - 23 49г 2 тижні 868.50грн.
GN 313-8-AK-2-NI 8 34 65 48 9 GN 613.1-8 32 11 9 M 16 x 1.5 M 5 23 47г 2 тижні 875.70грн.
GN 313-8-D-1-NI 8 34 65 48 - GN 613.1-8 32 11 9 M 16 x 1.5 - 23 49г 2 тижні 730.80грн.
GN 313-8-D-2-NI 8 34 65 48 9 GN 613.1-8 32 11 9 M 16 x 1.5 M 5 23 47г 2 тижні 807.30грн.
GN 313-8-DK-1-NI 8 34 65 48 - GN 613.1-8 32 11 9 M 16 x 1.5 - 23 49г 2 тижні 751.05грн.
GN 313-8-DK-2-NI 8 34 65 48 9 GN 613.1-8 32 11 9 M 16 x 1.5 M 5 23 47г 2 тижні 827.10грн.
Характеристики

Типи

  • Тип A з ручкою, без контргайки
  • Тип AK : з ручкою, з контргайкою
  • Тип D без ручки, без контргайки
  • Тип DK без ручки, з контргайкою

Ідентифікаційний номер

  • Варіант виконання 1 плунжер без внутрішньої різьби
  • Варіант виконання 2 плунжер з внутрішнім різьбленням

Напрямна (різьбова муфта)

Сталь ST

чорніння

Напрямна (різьбова муфта)

Нержавіюча сталь AISI 303 NI

Вісь

Нержавіюча сталь

  • AISI 303
  • хімічно нікельований

Поворотна ручка

Пластик (поліамід PA)

  • чорний колір, матове оздоблення
  • чорний колір, матова обробка
Інформація

Плунжер пружинних засувок GN 313 не виступає у відключеному положенні.

Пружинні засувки виступають тільки в робочому положенні і в цей час можуть керуватися вручну або механічно (типи D і DK, пневматичний циліндр, дисковий кулачок тощо).

Завдяки внутрішньому різьбленню на стороні тиску (артикул 2) можна використовувати спеціальні натискні болти або особливе розташування стрижня.

Технічна інформація
