GN 817.3

Типи

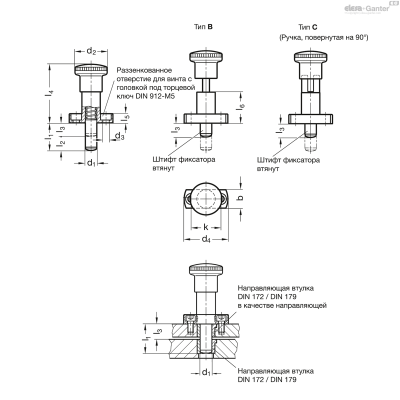

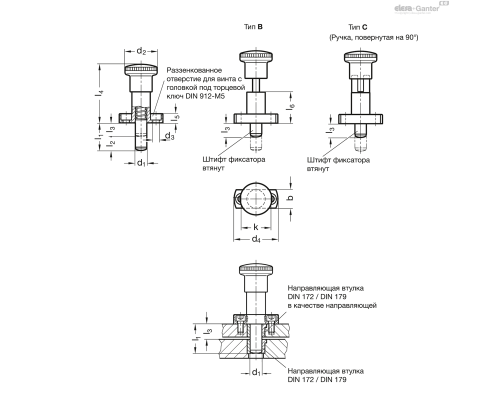

• Тип B без фіксації у віджатому положенні

• Тип C : з фіксацією у віджатому положенні

• чорніння

• Плунжер: загартована відшліфована сталь

• чорний колір, матове оздоблення

• чорний колір, матове оздоблення

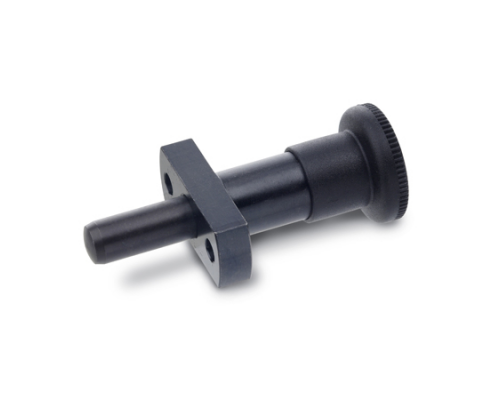

Стопорні штифти GN 817.3 забезпечують точне розміщення за розумною ціною при використанні разом з напрямними втулками  DIN 179   .

У цьому випадку напрямна втулка  DIN 179   використовується як напрямний пристрій, а параметр плунжера l ₃визначає довжину втулки.

Таким чином, точне розміщення залежить не від напрямної шпильки в плунжері, а від точності напрямної втулки (допуск для отвору F7) та точності плунжера (допуск h7). Обидва компоненти загартовані та відшліфовані. Вочевидь, що довжина втулки також впливає точність позиціонування.

Тип C застосовується у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.

• Різновиди стопорних штифтів

• Напрямні втулки   DIN 179

• Основні допуски за стандартами ISO  -

• Характеристики пластику

Для кожного діаметра стопорного штифта d ₁доступні два різні варіанти довжини фіксуючих стрижнів l ₁.

Довжина l ₃повинна забезпечувати повне звільнення стопорного стрижня; довжина втулки та товщина пластини можуть бути вибрані з певним запасом.

При монтажі втулок з допуском h6 зазвичай використовується отвір з допуском H7, що відповідає зовнішньому діаметру.

Є вибір відповідних напрямних втулок DIN 172 і DIN 179 .
