-drawing-500x400.png "GN 608.1")
-drawing-74x74.png)

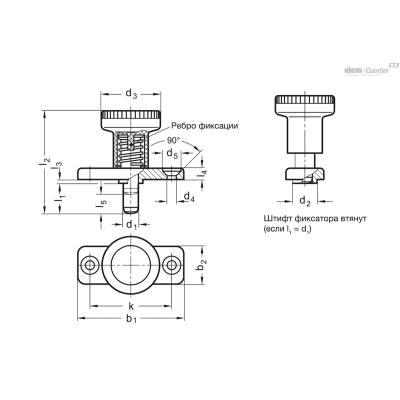

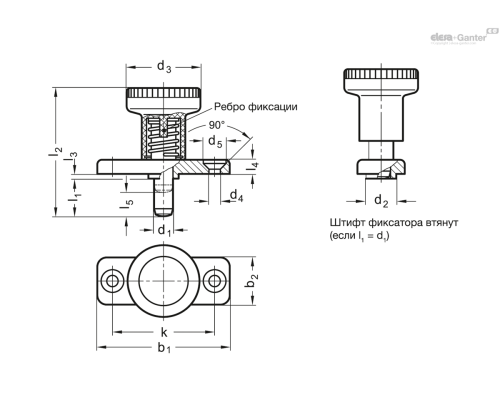

| Опис | b1 | b2 | d1 Вісь -0.02/-0.05 Отвір H7 | d2 -0.02/-0.1 | k | l2 | l3 -0.15 | l4 | l5 | Осьове навантаження в Н | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 608.1-6-14 | 40 | 18 | 6 | 10 | 30 | 45 | 2.5 | 4.5 | 6 | 400 | 25 | 9 | 38г | 2 тижні | 387.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 608.1-6-6 | 40 | 18 | 6 | 10 | 30 | 37 | 2.5 | 4.5 | 6 | 400 | 25 | 9 | 36г | 2 тижні | 390.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 608.1-8-18 | 46 | 20 | 8 | 12 | 34 | 54 | 2.5 | 5.5 | 8 | 500 | 26 | 13 | 63г | 2 тижні | 436.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 608.1-8-8 | 46 | 20 | 8 | 12 | 34 | 44 | 2.5 | 5.5 | 8 | 500 | 26 | 13 | 59г | 2 тижні | 424.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Напрямна
Цинк, лиття під тиском
zinc plated, blue passivated
Поворотна ручка
Пластик (поліамід ПА)
- чорний колір, матове оздоблення
- чорний колір, матове оздоблення
Вісь
Сталь, загартування
Окремі компоненти зі сталі / латуні
Інформація

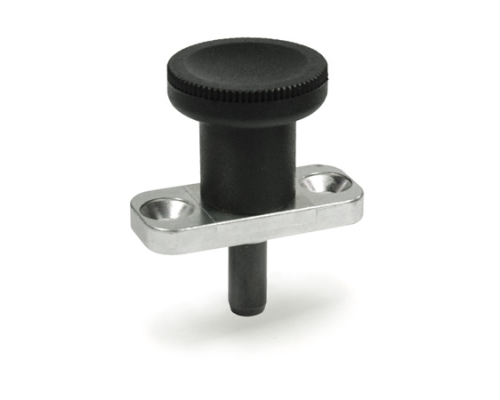

Стопорні штифти GN 608.1 з фіксацією стрижня у віджатому положенні застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.
Стопорні штифти GN 608.1 відрізняються компактними розмірами. Стопорний виступ є невід'ємною частиною ручки та забезпечує надійну роботу у будь-який час.
Питань: 0
Немає запитань про цей товар.
GN 608.1 215.19 KB
