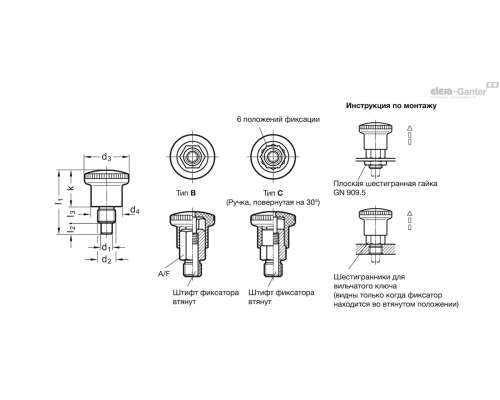

Name: GN 822.7
Brand: Elesa Ganter
SKU: GN 822.7
Availability: OutOfStock

Опис

A/F

d1 Отвір +0.03/+0.08 Вісь h9

l2 мін.

Пружинне навантаження в Н ≈кінцеве

Пружинне навантаження в Н ≈початкове

Вага

Наявн.

Ціна

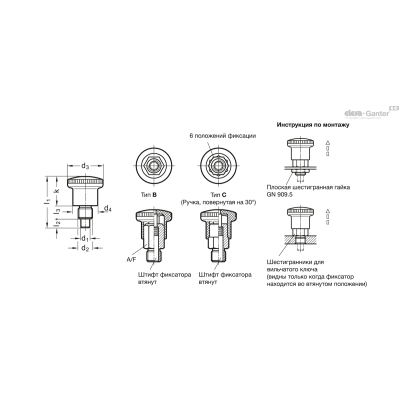

GN 822.7-10-M16-B

25.5

47.5

M 16

69г

2 тижні

488.70грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	10
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16
d3	33
d4	23

488.70грн.

Наявн.: 2 тижні

GN 822.7-10-M16-C

25.5

47.5

M 16

67г

2 тижні

472.95грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	10
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16
d3	33
d4	23

472.95грн.

Наявн.: 2 тижні

GN 822.7-10-M16x1,5-B

25.5

47.5

M 16 x 1.5

70г

2 тижні

488.70грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	10
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16 x 1.5
d3	33
d4	23

488.70грн.

Наявн.: 2 тижні

GN 822.7-10-M16x1,5-C

25.5

47.5

M 16 x 1.5

60г

2 тижні

472.95грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	10
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16 x 1.5
d3	33
d4	23

472.95грн.

Наявн.: 2 тижні

GN 822.7-4-M8-B

16.5

27.5

M 8

14г

2 тижні

278.55грн.

Характеристики

A/F	10
d1 Отвір +0.03/+0.08 Вісь h9	4
k	16.5
l2 мін.	5
l3	6
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	27.5
d2	M 8
d3	21
d4	15

278.55грн.

Наявн.: 2 тижні

GN 822.7-4-M8-C

16.5

27.5

M 8

14г

2 тижні

273.15грн.

Характеристики

A/F	10
d1 Отвір +0.03/+0.08 Вісь h9	4
k	16.5
l2 мін.	5
l3	6
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	27.5
d2	M 8
d3	21
d4	15

273.15грн.

Наявн.: 2 тижні

GN 822.7-4-M8x1-B

16.5

27.5

M 8 x 1

14г

2 тижні

278.55грн.

Характеристики

A/F	10
d1 Отвір +0.03/+0.08 Вісь h9	4
k	16.5
l2 мін.	5
l3	6
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	27.5
d2	M 8 x 1
d3	21
d4	15

278.55грн.

Наявн.: 2 тижні

GN 822.7-4-M8x1-C

16.5

27.5

M 8 x 1

14г

2 тижні

273.15грн.

Характеристики

A/F	10
d1 Отвір +0.03/+0.08 Вісь h9	4
k	16.5
l2 мін.	5
l3	6
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	27.5
d2	M 8 x 1
d3	21
d4	15

273.15грн.

Наявн.: 2 тижні

GN 822.7-5-M10-B

M 10

25г

2 тижні

310.05грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	5
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10
d3	25
d4	18

310.05грн.

Наявн.: 2 тижні

GN 822.7-5-M10-C

M 10

24г

2 тижні

289.80грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	5
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10
d3	25
d4	18

289.80грн.

Наявн.: 2 тижні

GN 822.7-5-M10x1-B

M 10 x 1

26г

2 тижні

310.05грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	5
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10 x 1
d3	25
d4	18

310.05грн.

Наявн.: 2 тижні

GN 822.7-5-M10x1-C

M 10 x 1

25г

2 тижні

289.80грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	5
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10 x 1
d3	25
d4	18

289.80грн.

Наявн.: 2 тижні

GN 822.7-6-M10-B

M 10

24г

2 тижні

309.15грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	6
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10
d3	25
d4	18

309.15грн.

Наявн.: 2 тижні

GN 822.7-6-M10-C

M 10

24г

2 тижні

306.00грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	6
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10
d3	25
d4	18

306.00грн.

Наявн.: 2 тижні

GN 822.7-6-M10x1-B

M 10 x 1

26г

2 тижні

309.15грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	6
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10 x 1
d3	25
d4	18

309.15грн.

Наявн.: 2 тижні

GN 822.7-6-M10x1-C

M 10 x 1

25г

2 тижні

306.00грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	6
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10 x 1
d3	25
d4	18

306.00грн.

Наявн.: 2 тижні

GN 822.7-6-M12-B

23.5

40.5

M 12

40г

2 тижні

373.50грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	6
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M 12
d3	28
d4	20

373.50грн.

Наявн.: 2 тижні

GN 822.7-6-M12-C

23.5

40.5

M 12

40г

2 тижні

364.95грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	6
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M 12
d3	28
d4	20

364.95грн.

Наявн.: 2 тижні

GN 822.7-6-M12x1,5-B

23.5

40.5

M 12 x 1.5

41г

2 тижні

373.50грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	6
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M 12 x 1.5
d3	28
d4	20

373.50грн.

Наявн.: 2 тижні

GN 822.7-6-M12x1,5-C

23.5

40.5

M 12 x 1.5

39г

2 тижні

364.95грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	6
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M 12 x 1.5
d3	28
d4	20

364.95грн.

Наявн.: 2 тижні

GN 822.7-7-M12-B

23.5

40.5

M 12

40г

2 тижні

358.65грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	7
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M 12
d3	28
d4	20

358.65грн.

Наявн.: 2 тижні

GN 822.7-7-M12-C

23.5

40.5

M 12

39г

2 тижні

360.90грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	7
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M 12
d3	28
d4	20

360.90грн.

Наявн.: 2 тижні

GN 822.7-7-M12x1,5-B

23.5

40.5

M 12 x 1.5

41г

2 тижні

358.65грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	7
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M 12 x 1.5
d3	28
d4	20

358.65грн.

Наявн.: 2 тижні

GN 822.7-7-M12x1,5-C

23.5

40.5

M 12 x 1.5

40г

2 тижні

360.90грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	7
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M 12 x 1.5
d3	28
d4	20

360.90грн.

Наявн.: 2 тижні

GN 822.7-8-M16-B

25.5

47.5

M 16

67г

2 тижні

488.70грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	8
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16
d3	33
d4	23

488.70грн.

Наявн.: 2 тижні

GN 822.7-8-M16-C

25.5

47.5

M 16

65г

2 тижні

484.65грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	8
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16
d3	33
d4	23

484.65грн.

Наявн.: 2 тижні

GN 822.7-8-M16x1,5-B

25.5

47.5

M 16 x 1.5

68г

2 тижні

488.70грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	8
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16 x 1.5
d3	33
d4	23

488.70грн.

Наявн.: 2 тижні

GN 822.7-8-M16x1,5-C

25.5

47.5

M 16 x 1.5

65г

2 тижні

484.65грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	8
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16 x 1.5
d3	33
d4	23

484.65грн.

Наявн.: 2 тижні

Типи

Тип B без фіксації у віджатому положенні, з пластиковою ручкою

Тип BN без фіксації у віджатому положенні, з ручкою з нержавіючої сталі

Тип C з фіксацією у віджатому положенні, з пластиковою ручкою

Тип CN з фіксацією у віджатому положенні, з ручкою з нержавіючої сталі

Направляючий корпус / штифт

Нержавіюча сталь AISI 303

пружина

Нержавіюча сталь AISI 301

Варіант виконання з ручкою з пластику

Ручка типів B і C

Пластик (поліамід PA)

чорний колір, матове оздоблення

не знімна

Варіант виконання з ручкою з нержавіючої сталі

Ручка типів BN і CN

Нержавіюча сталь AISI CF-8

матове оздоблення, дробоструминна обробка

не знімна

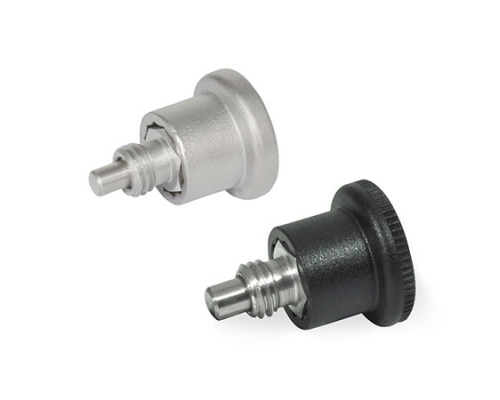

Мініатюрні стопорні штифти GN 822.7 відрізняються компактними розмірами.

Аналогічна моделі мініатюрних стопорних штифтів GN 822 GN 607 GN 607.1 , дана модель поєднує ту ж продуману конструкцію і комплектується асортиментом болтових та різьбових з'єднань всіх розмірів. Мініатюри є економічним аналогом стопорних штифтів. GN 822 GN 607 GN 607.1 / GN 822 GN 607 GN 607.1 відповідних розмірів за розумною ціною. Для монтажу необхідно спочатку повернути кнопку із насічкою на мініатюрному стопорному штифті. При витягуванні стопорного штифта звільниться шестигранна гайка, яку слід затягнути гайковим ключем із незамкненим зівом.

Площини контргайки, до яких прикладається гайковий ключ, можна виявити при відтягуванні штифта. Мініатюрний стопорний штифт можна легко затягнути за допомогою гайкового ключа.

Кнопку фіксатора типу C або CN можна повернути на 30° після відтягування стопорного штифта, блокуючи його у відтягнутому положенні за допомогою стопорного фіксатора.

Різновиди стопорних штифтів

Розпірні втулки GN 609.5 або плоскі шестигранні гайки; GN 909.5 слід замовляти окремо.

Характеристики нержавіючої сталі

Характеристики пластику

Основні допуски за стандартами ISO

Інформація щодо максимально допустимого навантаження

з червоною ручкою

Питань: 0

Немає запитань про цей товар.

GN 822.7 496.13 KB

GN 822.7

Схожі товари

з фіксацією і без фіксації у віджатому положенні (відключаються та не відключаються)

Мініатюрні стопорні штифти

GN 822.8

Характеристики Типи ..

Мініатюрні стопорні штифти з нержавіючої сталі

з пластиковою ручкою

GN 822.9

Характеристики Типи ..

з фіксацією і без фіксації у віджатому положенні (відключаються та не відключаються)

Штифти стопорні (фіксатори)

GN 412

Характеристики Типи ..

з підйомним кільцем

Штифти стопорні

GN 417

Характеристики Типи ..

Центратори

Сталь

GN 417.1

Характеристики Виконання зі сталі, пре..

Сталь, без фіксації у віджатому положенні (не відключаються)

Штифти стопорні (фіксатори)

GN 722.6

Характеристики Типи ..

* GN 722.6-A-ST: SW-RAL 9005

для точного розміщення, циліндричний плунжер.

Штифти стопорні (фіксатори)

GN 817.3

Характеристики Типи ..

для точного розміщення, конічний плунжер

Штифти стопорні (фіксатори)

GN 817.5

Характеристики Типи ..

Штифти стопорні

Сталь

GN 414

Характеристики Типи ..

Штифти стопорні (фіксатори)

Сталь

GN 414.1

Характеристики Типи ..

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.

GN 822.7

GN 822.7

GN 822.7-NI

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Типи

Варіант виконання з ручкою з пластику

Варіант виконання з ручкою з нержавіючої сталі
