Name: GN 417.1
Brand: Elesa Ganter
SKU: GN 417.1
Availability: OutOfStock

Опис

b4 -0.2

d Зовнішній розмір +0.1

d Номінальний розмір

Вага

Наявн.

Ціна

GN 417.1-10-ST-SW

14.5

6.8

10.2

14.5

21.75

65г

2 тижні

652.50грн.

Характеристики

b1	39
b2	35
b3	14.5
b4 -0.2	6.8
d Зовнішній розмір +0.1	10.2
d Номінальний розмір	10
k1	27
k2	6
k3	23
h1	14.5
h2	6
h3	21.75

652.50грн.

Наявн.: 2 тижні

GN 417.1-4-ST-SW

16.5

3.3

4.1

8.5

10г

2 тижні

289.80грн.

Характеристики

b1	22
b2	16.5
b3	6
b4 -0.2	3.3
d Зовнішній розмір +0.1	4.1
d Номінальний розмір	4
k1	14
k2	4
k3	8.5
h1	7
h2	4
h3	10

289.80грн.

Наявн.: 2 тижні

GN 417.1-5-ST-SW

4.3

5.1

9.5

4.5

13.5

20г

2 тижні

355.50грн.

Характеристики

b1	28
b2	22
b3	8
b4 -0.2	4.3
d Зовнішній розмір +0.1	5.1
d Номінальний розмір	5
k1	18
k2	5
k3	12
h1	9.5
h2	4.5
h3	13.5

355.50грн.

Наявн.: 2 тижні

GN 417.1-6-ST-SW

27.5

5.4

6.2

5.5

16.5

10.5

15.5

30г

2 тижні

445.50грн.

Характеристики

b1	32
b2	27.5
b3	10
b4 -0.2	5.4
d Зовнішній розмір +0.1	6.2
d Номінальний розмір	6
k1	21
k2	5.5
k3	16.5
h1	10.5
h2	5
h3	15.5

445.50грн.

Наявн.: 2 тижні

GN 417.1-8-ST-SW

5.4

8.2

5.5

12.5

18.5

50г

2 тижні

533.25грн.

Характеристики

b1	34
b2	33
b3	12
b4 -0.2	5.4
d Зовнішній розмір +0.1	8.2
d Номінальний розмір	8
k1	23
k2	5.5
k3	22
h1	12.5
h2	6
h3	18.5

533.25грн.

Наявн.: 2 тижні

Виконання зі сталі, прецизійне лиття ST

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

Виконання з нержавіючої сталі, прецизійне лиття NI

AISI CF-8

безбарвний, матова обробка, дробоструминна обробка GS

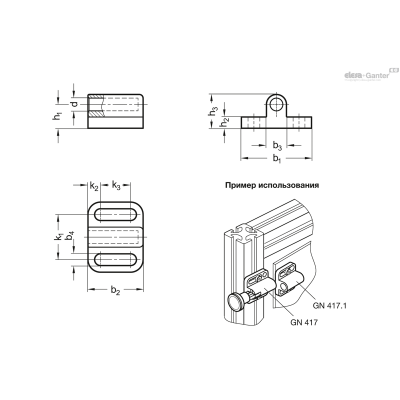

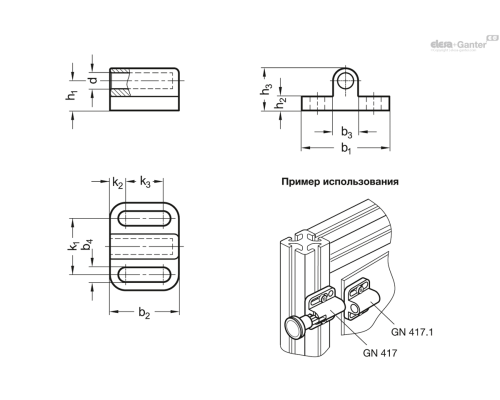

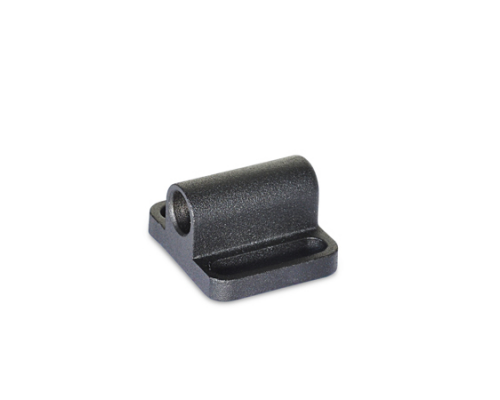

Центратори GN 417.1 застосовуються для позиціонування стопорних штифтів фіксаторів GN 417.

Центратори монтуються за допомогою виїмок, які дозволяють регулювати центратор паралельно монтажному отвору. Наприклад, таке рішення дозволяє регулювати проміжок на дверцятах або компенсувати похибки допусків. Шайби полегшують встановлення деталей.

Характеристики нержавіючої сталі

Питань: 0

Немає запитань про цей товар.

GN 417.1 265.83 KB

GN 417.1
