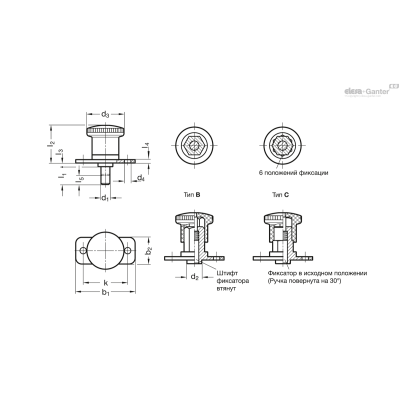

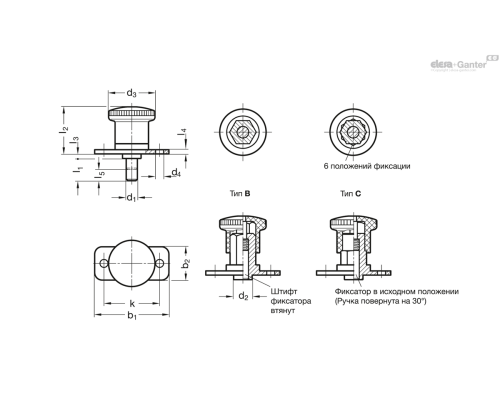

| Опис | b1 | b2 | d1 Отвір +0.03/+0.08 Вісь h9 | k | l2 | l3 | l4 | l5 | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | l1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 822.9-10-10-B | 50 | 23 | 10 | 38 | 35 | 2.5 | 3 | 10 | 35 | 11 | 10 | 14 | 101г | 2 тижні | 965.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-10-10-C | 50 | 23 | 10 | 38 | 35 | 2.5 | 3 | 10 | 35 | 11 | 10 | 14 | 102г | 2 тижні | 925.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-10-20-B | 50 | 23 | 10 | 38 | 35 | 2.5 | 3 | 10 | 35 | 11 | 20 | 14 | 109г | 2 тижні | 993.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-10-20-C | 50 | 23 | 10 | 38 | 35 | 2.5 | 3 | 10 | 35 | 11 | 20 | 14 | 108г | 2 тижні | 963.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-4-10-B | 35 | 15 | 4 | 25 | 20.5 | 2 | 2 | 5 | 12 | 4 | 10 | 8 | 23г | 2 тижні | 673.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-4-10-C | 35 | 15 | 4 | 25 | 20.5 | 2 | 2 | 5 | 12 | 4 | 10 | 8 | 24г | 2 тижні | 612.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-4-5-B | 35 | 15 | 4 | 25 | 20.5 | 2 | 2 | 5 | 12 | 4 | 5 | 8 | 24г | 2 тижні | 660.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-4-5-C | 35 | 15 | 4 | 25 | 20.5 | 2 | 2 | 5 | 12 | 4 | 5 | 8 | 23г | 2 тижні | 608.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-5-12-B | 40 | 18 | 5 | 30 | 25.5 | 2.5 | 2 | 6 | 16 | 6 | 12 | 10 | 42г | 2 тижні | 721.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-5-12-C | 40 | 18 | 5 | 30 | 25.5 | 2.5 | 2 | 6 | 16 | 6 | 12 | 10 | 41г | 2 тижні | 741.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-5-6-B | 40 | 18 | 5 | 30 | 25.5 | 2.5 | 2 | 6 | 16 | 6 | 6 | 10 | 41г | 2 тижні | 720.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-5-6-C | 40 | 18 | 5 | 30 | 25.5 | 2.5 | 2 | 6 | 16 | 6 | 6 | 10 | 40г | 2 тижні | 740.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-6-12-B | 40 | 18 | 6 | 30 | 25.5 | 2.5 | 2 | 6 | 16 | 6 | 12 | 10 | 43г | 2 тижні | 729.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-6-12-C | 40 | 18 | 6 | 30 | 25.5 | 2.5 | 2 | 6 | 16 | 6 | 12 | 10 | 42г | 2 тижні | 750.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-6-6-B | 40 | 18 | 6 | 30 | 25.5 | 2.5 | 2 | 6 | 16 | 6 | 6 | 10 | 41г | 2 тижні | 721.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-6-6-C | 40 | 18 | 6 | 30 | 25.5 | 2.5 | 2 | 6 | 16 | 6 | 6 | 10 | 41г | 2 тижні | 741.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-8-10-B | 50 | 23 | 8 | 38 | 35 | 2.5 | 3 | 10 | 35 | 11 | 10 | 14 | 101г | 2 тижні | 966.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-8-10-C | 50 | 23 | 8 | 38 | 35 | 2.5 | 3 | 10 | 35 | 11 | 10 | 14 | 100г | 2 тижні | 936.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-8-20-B | 50 | 23 | 8 | 38 | 35 | 2.5 | 3 | 10 | 35 | 11 | 20 | 14 | 105г | 2 тижні | 987.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 822.9-8-20-C | 50 | 23 | 8 | 38 | 35 | 2.5 | 3 | 10 | 35 | 11 | 20 | 14 | 104г | 2 тижні | 958.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип B : без фіксації у віджатому положенні, з пластиковою ручкою
- Тип BN : без фіксації у віджатому положенні, з ручкою з нержавіючої сталі
- Тип C : з фіксацією у віджатому положенні, з пластиковою ручкою
- Тип CN : з фіксацією у віджатому положенні, з ручкою з нержавіючої сталі
Напрямний корпус
Нержавіюча сталь AISI 304
Штифт
Нержавіюча сталь AISI 303
пружина
Нержавіюча сталь AISI 301
Варіант виконання з ручкою із пластику
Ручка типів B та C
- Пластик (поліамід PA)
- чорний колір, матове оздоблення
- не знімна
Варіант виконання з ручкою з нержавіючої сталі
Ручка типів BN та CN
- AISI CF-8
- матове оздоблення, дробоструминна обробка
- не знімна
Інформація

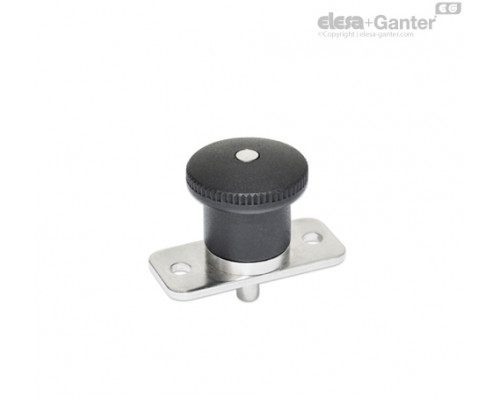

Мініатюрні стопорні штифти GN 822.9 з нержавіючої сталі мають компактні розміри.
Мініатюрні стопорні штифти (фіксатори) з нержавіючої сталі є економічним аналогом стопорних штифтів GN 608.5 GN 608.6 з нержавіючої сталі.
Кнопку фіксаторів типу C або CN можна повернути на 30° після відтягування стопорного штифта, блокуючи його у відтягнутому положенні за допомогою стопорного фіксатора.
Технічна інформація
За запитом
- з червоною ручкою
Питань: 0
Немає запитань про цей товар.
GN 822.9 427.45 KB
