Name: GN 822
Brand: Elesa Ganter
SKU: GN 822
Availability: OutOfStock

Опис

A/F

d1 Вісь 0/-0.06 Отвір +0.05/+0.1

l2 мін.

l4 мін.

Пружинне навантаження в Н ≈кінцеве

Пружинне навантаження в Н ≈початкове

Вага

Наявн.

Ціна

GN 822-4-B-ST

3.5

4.5

26.5

M 8 x 0.75

13г

2 тижні

226.35грн.

Характеристики

A/F	10
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	4
l2 мін.	5
l3	5
l4 мін.	3.5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4.5
l1	26.5
d2	M 8 x 0.75
d3	21
d4	15

226.35грн.

Наявн.: 2 тижні

GN 822-4-B-ST-RT

3.5

4.5

26.5

M 8 x 0.75

13г

2 тижні

226.35грн.

Характеристики

A/F	10
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	4
l2 мін.	5
l3	5
l4 мін.	3.5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4.5
l1	26.5
d2	M 8 x 0.75
d3	21
d4	15

226.35грн.

Наявн.: 2 тижні

GN 822-4-C-ST

3.5

4.5

26.5

M 8 x 0.75

14г

2 тижні

230.85грн.

Характеристики

A/F	10
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	4
l2 мін.	5
l3	5
l4 мін.	3.5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4.5
l1	26.5
d2	M 8 x 0.75
d3	21
d4	15

230.85грн.

Наявн.: 2 тижні

GN 822-4-C-ST-RT

3.5

4.5

26.5

M 8 x 0.75

14г

2 тижні

230.85грн.

Характеристики

A/F	10
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	4
l2 мін.	5
l3	5
l4 мін.	3.5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4.5
l1	26.5
d2	M 8 x 0.75
d3	21
d4	15

230.85грн.

Наявн.: 2 тижні

GN 822-5-B-ST

3.5

4.5

26.5

M 8 x 0.75

14г

2 тижні

232.65грн.

Характеристики

A/F	10
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	5
l2 мін.	5
l3	5
l4 мін.	3.5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4.5
l1	26.5
d2	M 8 x 0.75
d3	21
d4	15

232.65грн.

Наявн.: 2 тижні

GN 822-5-B-ST-RT

3.5

4.5

26.5

M 8 x 0.75

14г

2 тижні

232.65грн.

Характеристики

A/F	10
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	5
l2 мін.	5
l3	5
l4 мін.	3.5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4.5
l1	26.5
d2	M 8 x 0.75
d3	21
d4	15

232.65грн.

Наявн.: 2 тижні

GN 822-5-C-ST

3.5

4.5

26.5

M 8 x 0.75

14г

2 тижні

236.25грн.

Характеристики

A/F	10
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	5
l2 мін.	5
l3	5
l4 мін.	3.5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4.5
l1	26.5
d2	M 8 x 0.75
d3	21
d4	15

236.25грн.

Наявн.: 2 тижні

GN 822-5-C-ST-RT

3.5

4.5

26.5

M 8 x 0.75

14г

2 тижні

236.25грн.

Характеристики

A/F	10
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	5
l2 мін.	5
l3	5
l4 мін.	3.5
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4.5
l1	26.5
d2	M 8 x 0.75
d3	21
d4	15

236.25грн.

Наявн.: 2 тижні

GN 822-6-B-ST

4.5

M 10 x 1

25г

297

252.00грн.

Характеристики

A/F	12
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	6
l2 мін.	7
l3	7
l4 мін.	4.5
Пружинне навантаження в Н ≈кінцеве	18
Пружинне навантаження в Н ≈початкове	5
l1	34
d2	M 10 x 1
d3	25
d4	18

252.00грн.

Наявн.: 297

GN 822-6-B-ST-RT

4.5

M 10 x 1

25г

2 тижні

252.00грн.

Характеристики

A/F	12
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	6
l2 мін.	7
l3	7
l4 мін.	4.5
Пружинне навантаження в Н ≈кінцеве	18
Пружинне навантаження в Н ≈початкове	5
l1	34
d2	M 10 x 1
d3	25
d4	18

252.00грн.

Наявн.: 2 тижні

GN 822-6-C-ST

4.5

M 10 x 1

24г

2 тижні

255.15грн.

Характеристики

A/F	12
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	6
l2 мін.	7
l3	7
l4 мін.	4.5
Пружинне навантаження в Н ≈кінцеве	18
Пружинне навантаження в Н ≈початкове	5
l1	34
d2	M 10 x 1
d3	25
d4	18

255.15грн.

Наявн.: 2 тижні

GN 822-6-C-ST-RT

4.5

M 10 x 1

24г

2 тижні

255.15грн.

Характеристики

A/F	12
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	6
l2 мін.	7
l3	7
l4 мін.	4.5
Пружинне навантаження в Н ≈кінцеве	18
Пружинне навантаження в Н ≈початкове	5
l1	34
d2	M 10 x 1
d3	25
d4	18

255.15грн.

Наявн.: 2 тижні

GN 822-7-B-ST

4.5

M 10 x 1

26г

2 тижні

252.00грн.

Характеристики

A/F	12
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	7
l2 мін.	7
l3	7
l4 мін.	4.5
Пружинне навантаження в Н ≈кінцеве	18
Пружинне навантаження в Н ≈початкове	5
l1	34
d2	M 10 x 1
d3	25
d4	18

252.00грн.

Наявн.: 2 тижні

GN 822-7-B-ST-RT

4.5

M 10 x 1

26г

2 тижні

252.00грн.

Характеристики

A/F	12
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	7
l2 мін.	7
l3	7
l4 мін.	4.5
Пружинне навантаження в Н ≈кінцеве	18
Пружинне навантаження в Н ≈початкове	5
l1	34
d2	M 10 x 1
d3	25
d4	18

252.00грн.

Наявн.: 2 тижні

GN 822-7-C-ST

4.5

M 10 x 1

30г

2 тижні

255.15грн.

Характеристики

A/F	12
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	7
l2 мін.	7
l3	7
l4 мін.	4.5
Пружинне навантаження в Н ≈кінцеве	18
Пружинне навантаження в Н ≈початкове	5
l1	34
d2	M 10 x 1
d3	25
d4	18

255.15грн.

Наявн.: 2 тижні

GN 822-7-C-ST-RT

4.5

M 10 x 1

30г

2 тижні

255.15грн.

Характеристики

A/F	12
d1 Вісь 0/-0.06 Отвір +0.05/+0.1	7
l2 мін.	7
l3	7
l4 мін.	4.5
Пружинне навантаження в Н ≈кінцеве	18
Пружинне навантаження в Н ≈початкове	5
l1	34
d2	M 10 x 1
d3	25
d4	18

255.15грн.

Наявн.: 2 тижні

Типи

Тип B без фіксації у віджатому положенні

Тип C : з фіксацією у віджатому положенні

Варіант виконання зі сталі ST

гальванічно оцинкована з блакитною пасивацією

Варіант виконання з нержавіючої сталі AISI 303 NI

Вісь

Нержавіюча сталь AISI 303

пружина

Нержавіюча сталь AISI 301

Ручка пластикова (поліамід ПА)

чорний колір, матове оздоблення

червоний колір, RAL 3000 RT

чорний колір, матове оздоблення

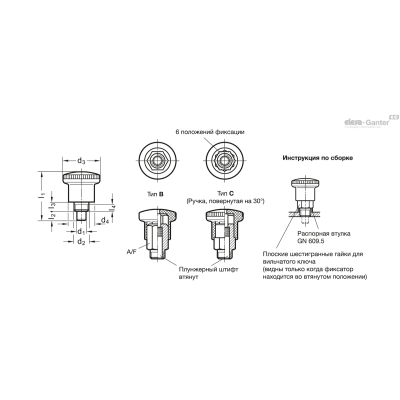

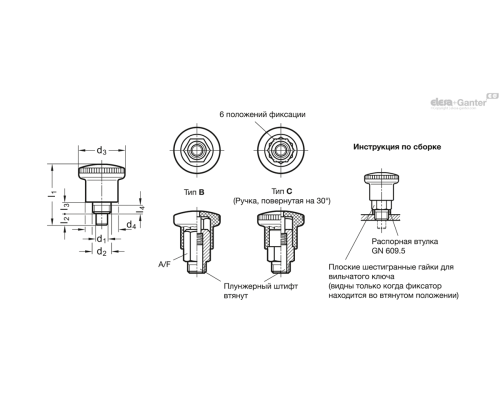

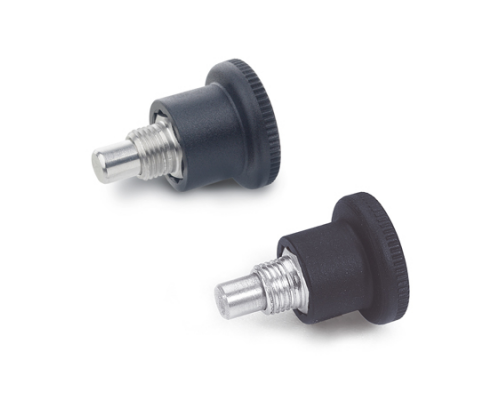

Мініатюрні стопорні штифти GN 822 відрізняються компактними розмірами. Вони розроблені для встановлення в конструкціях із тонкого листового металу.

Щоб встановити штифти в робоче положення, необхідно притримувати їх за ручку із зубчастою насічкою. Площина контргайки, до якої прикладається гайковий ключ, можна виявити при відтягуванні стрижня. Мініатюрний стопорний штифт можна легко затягнути за допомогою гайкового ключа.

Ручка фіксатора типу C повертається на 30°, а насічка утримує ручку в цьому положенні.

Різновиди стопорних штифтів

Розпірні втулки GN 609.5 слід замовляти окремо.

Характеристики нержавіючої сталі

Характеристики пластику

Інформація щодо максимально допустимого навантаження
