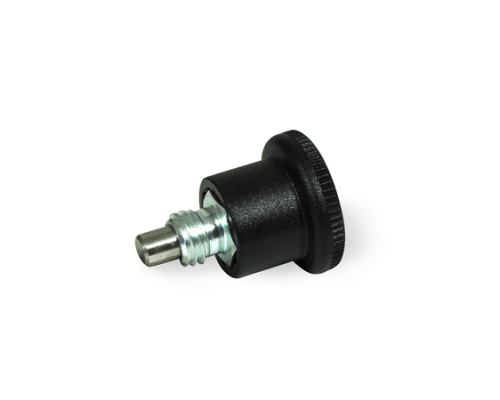

Name: GN 822.6
Brand: Elesa Ganter
SKU: GN 822.6
Availability: OutOfStock

Опис

A/F

d1 Отвір +0.03/+0.08 Вісь h9

l2 мін.

Пружинне навантаження в Н ≈кінцеве

Пружинне навантаження в Н ≈початкове

Вага

Наявн.

Ціна

GN 822.6-10-M16-B

25.5

47.5

M 16

69г

2 тижні

380.70грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	10
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16
d3	33
d4	23

380.70грн.

Наявн.: 2 тижні

GN 822.6-10-M16-C

25.5

47.5

M 16

67г

2 тижні

386.10грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	10
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16
d3	33
d4	23

386.10грн.

Наявн.: 2 тижні

GN 822.6-10-M16x1,5-B

25.5

47.5

M 16x1.5

70г

2 тижні

380.70грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	10
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16x1.5
d3	33
d4	23

380.70грн.

Наявн.: 2 тижні

GN 822.6-10-M16x1,5-C

25.5

47.5

M 16x1.5

68г

2 тижні

386.10грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	10
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16x1.5
d3	33
d4	23

386.10грн.

Наявн.: 2 тижні

GN 822.6-4-M8-B

16.5

27.5

M 8

13г

2 тижні

258.30грн.

Характеристики

A/F	10
d1 Отвір +0.03/+0.08 Вісь h9	4
k	16.5
l2 мін.	5
l3	6
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	27.5
d2	M 8
d3	21
d4	15

258.30грн.

Наявн.: 2 тижні

GN 822.6-4-M8-C

16.5

27.5

M 8

14г

2 тижні

255.15грн.

Характеристики

A/F	10
d1 Отвір +0.03/+0.08 Вісь h9	4
k	16.5
l2 мін.	5
l3	6
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	27.5
d2	M 8
d3	21
d4	15

255.15грн.

Наявн.: 2 тижні

GN 822.6-4-M8x1-B

16.5

27.5

M 8x1

14г

2 тижні

258.30грн.

Характеристики

A/F	10
d1 Отвір +0.03/+0.08 Вісь h9	4
k	16.5
l2 мін.	5
l3	6
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	27.5
d2	M 8x1
d3	21
d4	15

258.30грн.

Наявн.: 2 тижні

GN 822.6-4-M8x1-C

16.5

27.5

M 8x1

14г

2 тижні

255.15грн.

Характеристики

A/F	10
d1 Отвір +0.03/+0.08 Вісь h9	4
k	16.5
l2 мін.	5
l3	6
Пружинне навантаження в Н ≈кінцеве	12
Пружинне навантаження в Н ≈початкове	4
l1	27.5
d2	M 8x1
d3	21
d4	15

255.15грн.

Наявн.: 2 тижні

GN 822.6-5-M10-B

M10

25г

2 тижні

271.80грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	5
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M10
d3	25
d4	18

271.80грн.

Наявн.: 2 тижні

GN 822.6-5-M10-C

M10

24г

2 тижні

263.70грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	5
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M10
d3	25
d4	18

263.70грн.

Наявн.: 2 тижні

GN 822.6-5-M10x1-B

M 10x1

25г

2 тижні

271.80грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	5
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10x1
d3	25
d4	18

271.80грн.

Наявн.: 2 тижні

GN 822.6-5-M10x1-C

M 10x1

24г

2 тижні

263.70грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	5
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10x1
d3	25
d4	18

263.70грн.

Наявн.: 2 тижні

GN 822.6-6-M10-B

M10

25г

2 тижні

273.15грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	6
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M10
d3	25
d4	18

273.15грн.

Наявн.: 2 тижні

GN 822.6-6-M10-C

M10

25г

2 тижні

262.35грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	6
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M10
d3	25
d4	18

262.35грн.

Наявн.: 2 тижні

GN 822.6-6-M10x1-B

M 10x1

26г

2 тижні

273.15грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	6
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10x1
d3	25
d4	18

273.15грн.

Наявн.: 2 тижні

GN 822.6-6-M10x1-C

M 10x1

25г

2 тижні

262.35грн.

Характеристики

A/F	12
d1 Отвір +0.03/+0.08 Вісь h9	6
k	20
l2 мін.	6
l3	8
Пружинне навантаження в Н ≈кінцеве	16
Пружинне навантаження в Н ≈початкове	6
l1	34
d2	M 10x1
d3	25
d4	18

262.35грн.

Наявн.: 2 тижні

GN 822.6-6-M12-B

23.5

40.5

M12

40г

2 тижні

285.75грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	6
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M12
d3	28
d4	20

285.75грн.

Наявн.: 2 тижні

GN 822.6-6-M12-C

23.5

40.5

M12

39г

2 тижні

280.35грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	6
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M12
d3	28
d4	20

280.35грн.

Наявн.: 2 тижні

GN 822.6-6-M12x1,5-B

23.5

40.5

M12x1.5

39г

2 тижні

285.75грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	6
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M12x1.5
d3	28
d4	20

285.75грн.

Наявн.: 2 тижні

GN 822.6-6-M12x1,5-C

23.5

40.5

M12x1.5

39г

2 тижні

280.35грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	6
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M12x1.5
d3	28
d4	20

280.35грн.

Наявн.: 2 тижні

GN 822.6-7-M12-B

23.5

40.5

M12

41г

2 тижні

294.30грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	7
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M12
d3	28
d4	20

294.30грн.

Наявн.: 2 тижні

GN 822.6-7-M12-C

23.5

40.5

M12

40г

2 тижні

299.70грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	7
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M12
d3	28
d4	20

299.70грн.

Наявн.: 2 тижні

GN 822.6-7-M12x1,5-B

23.5

40.5

M12x1.5

40г

2 тижні

294.30грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	7
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M12x1.5
d3	28
d4	20

294.30грн.

Наявн.: 2 тижні

GN 822.6-7-M12x1,5-C

23.5

40.5

M12x1.5

39г

2 тижні

299.70грн.

Характеристики

A/F	14
d1 Отвір +0.03/+0.08 Вісь h9	7
k	23.5
l2 мін.	7
l3	10
Пружинне навантаження в Н ≈кінцеве	23
Пружинне навантаження в Н ≈початкове	10
l1	40.5
d2	M12x1.5
d3	28
d4	20

299.70грн.

Наявн.: 2 тижні

GN 822.6-8-M16-B

25.5

47.5

M 16

65г

2 тижні

386.10грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	8
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16
d3	33
d4	23

386.10грн.

Наявн.: 2 тижні

GN 822.6-8-M16-C

25.5

47.5

M 16

65г

2 тижні

395.55грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	8
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16
d3	33
d4	23

395.55грн.

Наявн.: 2 тижні

GN 822.6-8-M16x1,5-B

25.5

47.5

M 16x1.5

68г

2 тижні

386.10грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	8
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16x1.5
d3	33
d4	23

386.10грн.

Наявн.: 2 тижні

GN 822.6-8-M16x1,5-C

25.5

47.5

M 16x1.5

66г

2 тижні

395.55грн.

Характеристики

A/F	17
d1 Отвір +0.03/+0.08 Вісь h9	8
k	25.5
l2 мін.	10
l3	12
Пружинне навантаження в Н ≈кінцеве	35
Пружинне навантаження в Н ≈початкове	11
l1	47.5
d2	M 16x1.5
d3	33
d4	23

395.55грн.

Наявн.: 2 тижні

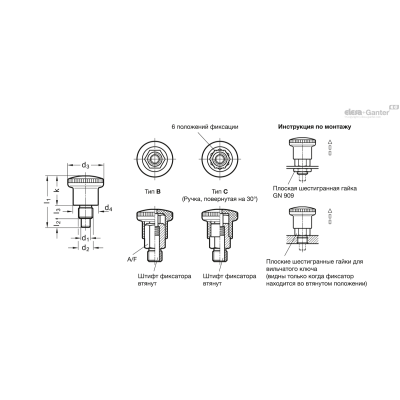

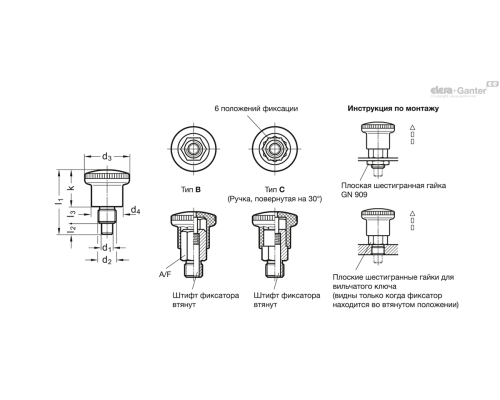

Типи

Тип B без фіксації у віджатому положенні (не відключаються)

Тип C з фіксацією у віджатому положенні (відключаються)

Напрямний корпус зі сталі, оцинкована, воронена, пасивована

Штифт

Нержавіюча сталь AISI 303

пружина

Нержавіюча сталь AISI 301

Ручка пластикова (поліамід PA)

чорний колір, матове оздоблення

не знімна

Мініатюрні стопорні штифти GN 822.6 відрізняються компактними розмірами.

Аналогічна моделі мініатюрних стопорних штифтів GN 822 GN 607 GN 607.1 , дана модель поєднує ту ж продуману конструкцію і комплектується асортиментом болтових та різьбових з'єднань всіх розмірів. Мініатюри є економічним аналогом стопорних штифтів. GN 822 GN 607 GN 607.1 / GN 822 GN 607 GN 607.1 відповідних розмірів за розумною ціною. Для монтажу необхідно спочатку повернути кнопку із насічкою на мініатюрному стопорному штифті. При витягуванні стопорного штифта звільниться шестигранна гайка, яку слід затягнути гайковим ключем із незамкненим зівом.

Щоб встановити штифти в робоче положення, необхідно притримувати їх за ручку із зубчастою насічкою. Площина контргайки, до якої прикладається гайковий ключ, можна виявити при відтягуванні штифта. Мініатюрний стопорний штифт можна легко затягнути за допомогою гайкового ключа.

Кнопку фіксатора типу C можна повернути на 30° після відтягування стопорного штифта, блокуючи його у відтягнутому положенні за допомогою стопорного фіксатора.

Різновиди стопорних штифтів

Розпірні втулки GN 609.5 або плоскі шестигранні гайки; GN 909 слід замовляти окремо.

Характеристики пластику

Основні допуски за стандартами ISO

Питань: 0

Немає запитань про цей товар.

GN 822.6 279.67 KB

GN 822.6

Схожі товари

без фіксації у віджатому положенні (не відключаються)

Штифти стопорні (фіксатори)

GN 608

Характеристики Напрямний корпус Цинк, лиття пі..

c фіксацією у віджатому положенні

Штифти стопорні (фіксатори)

GN 608.1

Характеристики Напрямна Цинк, лиття під ти..

без фіксації у віджатому положенні (не відключаються)

Стопорні штифти з плунжером з нержавіючої сталі

GN 608.5

Характеристики Напрямний корпус ..

Стопорні штифти з плунжером з нержавіючої сталі

c фіксацією у віджатому положенні

GN 608.6

Характеристики Напрямна Цинк, лиття під ти..

Мініатюрні стопорні штифти, сталь

Мініатюрні стопорні штифти

GN 822

Характеристики Типи ..

Мініатюрні стопорні штифти, сталь

Мініатюрні стопорні штифти

GN 822.1

Характеристики Типи ..

Мініатюрні стопорні штифти, нержавіюча сталь/ручка із пластику

Мініатюрні стопорні штифти з нержавіючої сталі

GN 822.7

Характеристики Типи ..

з фіксацією і без фіксації у віджатому положенні (відключаються та не відключаються)

Мініатюрні стопорні штифти

GN 822.8

Характеристики Типи ..

Мініатюрні стопорні штифти з нержавіючої сталі

з пластиковою ручкою

GN 822.9

Характеристики Типи ..

з фіксацією і без фіксації у віджатому положенні (відключаються та не відключаються)

Штифти стопорні (фіксатори)

GN 412

Характеристики Типи ..

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.
