| Опис | b +0.3 | d1 Вісь -0.02/-0.05 Отвір +0.30/+0.25 | d2 -0.02/-0.1 | l2 | l3 | l4 | l5 | Осьове навантаження в Н | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | l1 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 607.4-6-14-ST | 18 | 6 | 10 | 45 | 1.5 | 5.5 | 6 | 400 | 28 | 11 | 14 | 25 | 36г | 2 тижні | 632.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.4-6-6-ST | 18 | 6 | 10 | 37 | 1.5 | 5.5 | 6 | 400 | 28 | 11 | 6 | 25 | 35г | 2 тижні | 638.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.4-8-18-ST | 20 | 8 | 12 | 54 | 2 | 6.5 | 8 | 500 | 29 | 15 | 18 | 31 | 60г | 2 тижні | 679.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607.4-8-8-ST | 20 | 8 | 12 | 44 | 2 | 6.5 | 8 | 500 | 29 | 15 | 8 | 31 | 55г | 2 тижні | 669.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Сталь ST
- чорніння
- Плунжер : загартована сталь
Ручка пластикова (поліамід ПА)
- чорний колір, матове оздоблення
- чорний колір, матове оздоблення
Інформація

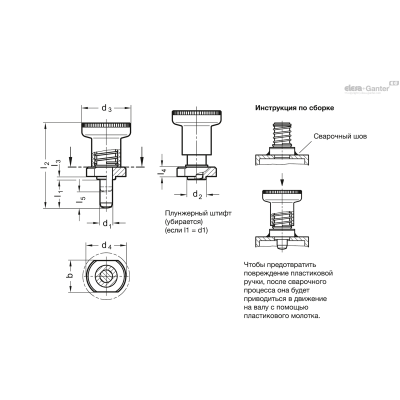

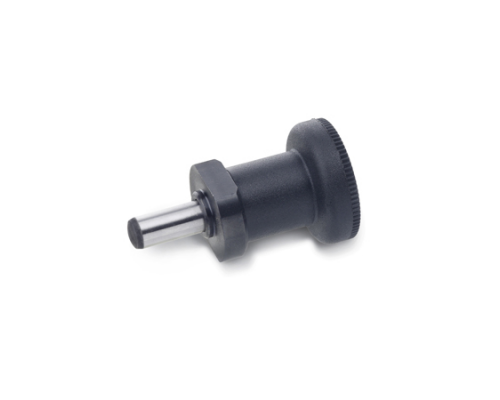

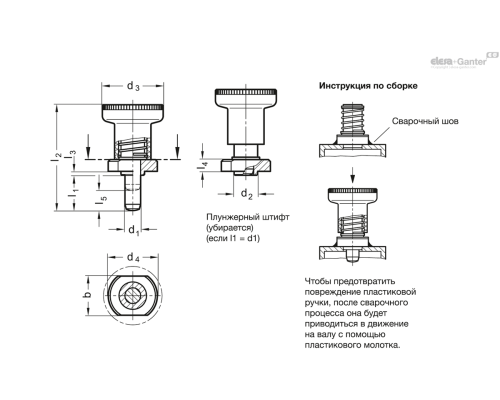

Стопорні штифти GN 607.4 призначені для зварних кріплень, особливості для використання у сталевих трубах квадратного перерізу
Виступ d 2призначений для позиціонування.
Пластикова ручка з вбудованим стопорним стрижнем надягається після закінчення зварювальних операцій.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 607.4 237.06 KB
