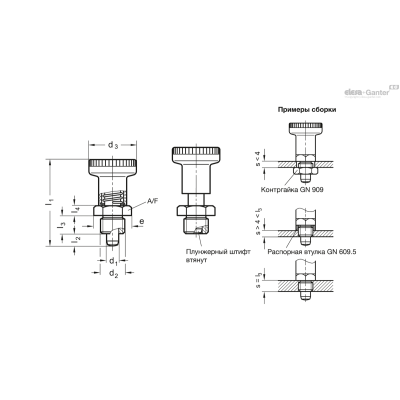

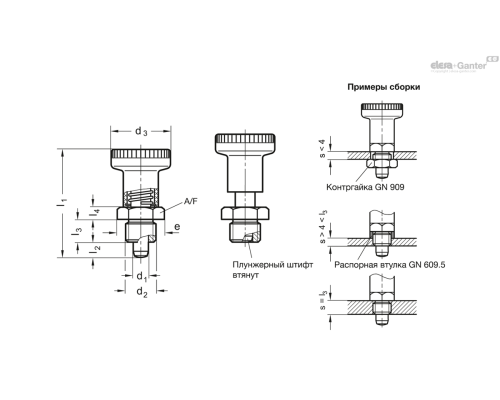

| Опис | A/F | d1 Вісь -0.02/-0.05 Отвір H7 | e ≈ | l2 ±0.5 | l3 -0.15 | l4 | Осьове навантаження в Н | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | l1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 607-6-AK-ST | 17 | 6 | 19.6 | 6 | 10 | 5 | 400 | 28 | 11 | 45 | M 12 x 1.5 | 25 | 43г | 2 тижні | 454.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607-6-A-ST | 17 | 6 | 19.6 | 6 | 10 | 5 | 400 | 28 | 11 | 45 | M 12 x 1.5 | 25 | 35г | 2 тижні | 442.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607-8-AK-ST | 19 | 8 | 21.9 | 8 | 12 | 6 | 500 | 29 | 15 | 54 | M 16 x 1.5 | 31 | 68г | 2 тижні | 581.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 607-8-A-ST | 19 | 8 | 21.9 | 8 | 12 | 6 | 500 | 29 | 15 | 54 | M 16 x 1.5 | 31 | 61г | 50 | 513.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-Stopornieshtifti(fiksatori),stal-drawing-400x400.png)
Характеристики
Типи
- Тип A без контргайки
- Тип AK з контргайкою
Варіант виконання зі сталі ST
- чорніння
- Плунжер: загартована сталь
Варіант виконання з нержавіючої сталі AISI 303 NI
Хімічно нікельований плунжер
Пластик (поліамід PA)
- чорний колір, матове оздоблення
- чорний колір, матова обробка
Інформація

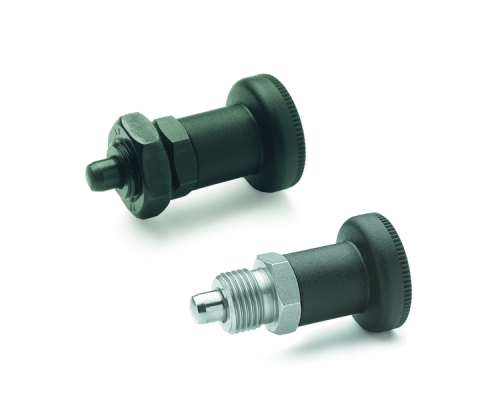

Стопорні штифти GN 607 відрізняються компактними розмірами. Разом з ними використовуються дуже тонкі контргайки GN 909/GN 909.5 розширюють можливості монтажу.
