| Опис | d1 Вісь -0.02/-0.05 Отвір +0.10/+0.03 | d4 -0.05 | d6 | k | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l8 ±0.1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.9-10-12-B | 10 | 7.5 | 38 | 26 | 14 | 30 | 58 | 26 | 8 | 39.2 | 25.4 | 25.4 | 85г | 2 тижні | 776.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.9-10-12-C | 10 | 7.5 | 38 | 26 | 14 | 30 | 58 | 26 | 8 | 39.5 | 25.4 | 25.4 | 90г | 2 тижні | 772.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.9-7-6-B | 7 | 5 | 34 | 22 | 8 | 20 | 48 | 22 | 6 | 31 | 17.6 | 17.6 | 47г | 2 тижні | 638.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.9-7-6-C | 7 | 5 | 34 | 22 | 8 | 20 | 48 | 22 | 6 | 31 | 17.6 | 17.6 | 49г | 2 тижні | 636.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.9-7-9-B | 7 | 5 | 34 | 22 | 11 | 20 | 48 | 22 | 6 | 27.5 | 21.1 | 21.1 | 46г | 2 тижні | 627.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.9-7-9-C | 7 | 5 | 34 | 22 | 11 | 20 | 48 | 22 | 6 | 27.5 | 21.1 | 21.1 | 49г | 2 тижні | 628.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.9-8-12-B | 8 | 6 | 38 | 26 | 14 | 25 | 58 | 26 | 8 | 34 | 25.6 | 25.6 | 77г | 2 тижні | 707.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.9-8-12-C | 8 | 6 | 38 | 26 | 14 | 25 | 58 | 26 | 8 | 34 | 25.6 | 25.6 | 82г | 2 тижні | 714.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.9-8-8-B | 8 | 6 | 38 | 26 | 10 | 25 | 58 | 26 | 8 | 39 | 20.6 | 20.6 | 78г | 2 тижні | 708.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.9-8-8-C | 8 | 6 | 38 | 26 | 10 | 25 | 58 | 26 | 8 | 39. | 20.6 | 20.6 | 81г | 2 тижні | 711.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)

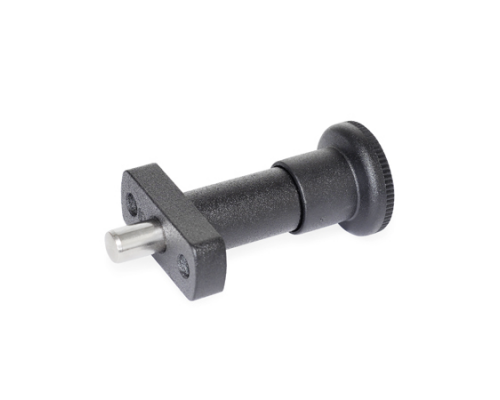

Характеристики
Типи
- Тип B без фіксації у віджатому положенні (не відключаються)
- Тип C з фіксацією у віджатому положенні (відключаються)
Напрямний корпус
Цинк, лиття під тиском
з пластиковим покриттям
чорний колір, текстурована обробка
Штифт
Нержавіюча сталь AISI 303
Гвинт з потайною головкою DIN 7991
Нержавіюча сталь AISI 304
Поворотна ручка
Пластик (поліамід PA)
чорний колір, матове оздоблення
Інформація
Технологія виробництва стопорних штифтів GN 817.9 дозволяє виготовляти на замовлення нестандартні варіанти стопорних стрижнів у відносно невеликих кількостях та з економічною вигодою.

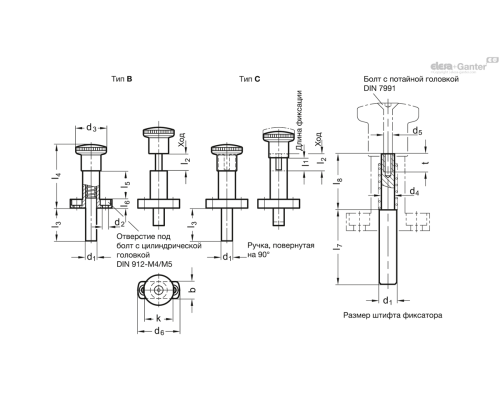

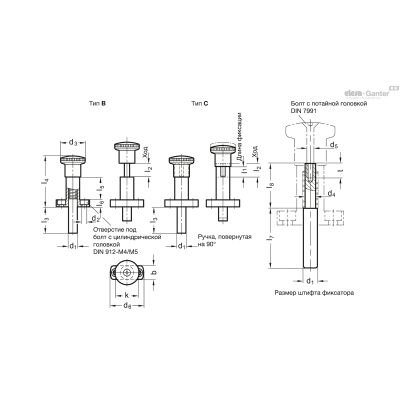

При необхідності стопорні штифти можуть бути оброблені або виготовлені оператором (користувачем), як показано на кресленні. Вони збираються з використанням гвинта з потайною головкою і, отже, можуть бути зібрані кілька разів. Всі деталі поставляються в розібраному вигляді.
Стопорні штифти типу С застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Паз утримує штифт у цьому положенні.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
Operating_Instruction_GN_817-9_RU 632.25 KB
GN 817.9 252.76 KB
