-drawing-500x400.png "GN 618")
-drawing-74x74.png)

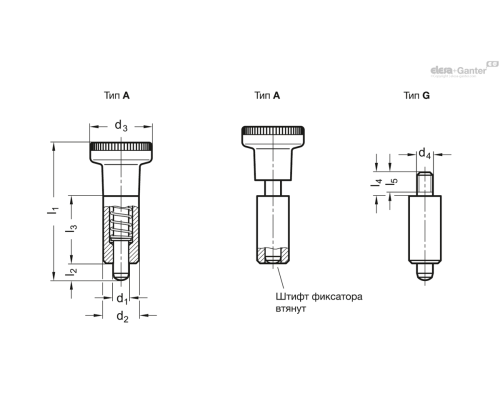

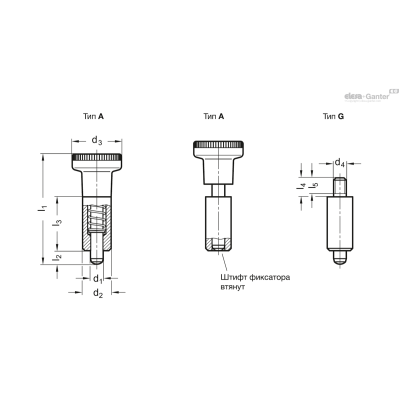

| Опис | d1 Вісь -0.02/-0.05Отвір G7 | d2 H9 | l1 ≈ | l2 | l3 | l4 | l5 | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | d3 | d4 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 618-5-A | 5 | 12 | 45 | 5 | 22 | - | - | 17 | 7 | 21 | - | 30г | 2 тижні | 351.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 618-5-G | 5 | 12 | - | 5 | 22 | 6 | 4.5 | 17 | 7 | - | M 5 | 20г | 2 тижні | 349.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 618-6-A | 6 | 14 | 54.5 | 6 | 26 | - | - | 24 | 9 | 25 | - | 40г | 2 тижні | 368.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 618-6-G | 6 | 14 | - | 6 | 26 | 10 | 8 | 24 | 9 | - | M 6 | 37г | 2 тижні | 343.80грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 618-8-A | 8 | 18 | 69 | 8 | 34 | - | - | 30 | 11 | 31 | - | 84г | 2 тижні | 410.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 618-8-G | 8 | 18 | - | 8 | 34 | 12 | 10 | 30 | 11 | - | M 8 | 73г | 2 тижні | 361.80грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Типи
- Тип A з ручкою
- Тип G з різьбовою шпилькою
Сталь
- для зварювання
- чорніння
- Плунжер: загартована сталь
Ручка пластикова (поліамід ПА)
- чорний колір, матове оздоблення
- чорний колір, матове оздоблення
Інформація

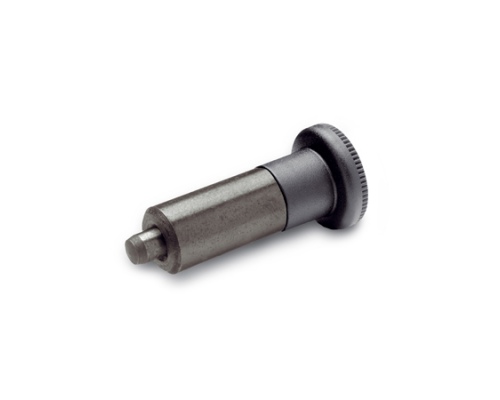

Стопорні штифти GN 618 без різьблення призначені для застосувань, в яких переважно використання зварювання, полімерної зв'язки (Loctite) або затискача.
Тип G був розроблений для застосування в пристроях, де потрібні спеціальні ручки.
Стопорні штифти розроблені таким чином, щоб фіксатор при встановленні в крайнє положення (пружина заблокована) також поглинав осьове зусилля. Для застосування в пристроях, де це зусилля значно перевищує зусилля розтягування, прикладене оператором (тип G), може бути надана додаткова інформація на запит.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 618 227.22 KB
