Продукція
  • GN 413

GN 413

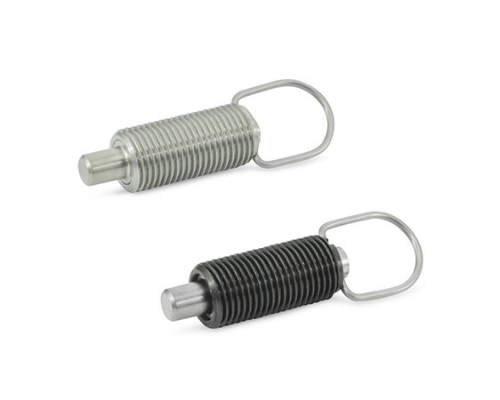

Штифти стопорні (фіксатори)

Сталь

GN 413
GN 413
Опис
d1 Вісь -0.05/-0.10 Отвір H7
l1 мін.
l2
l3
l4
Пружинне навантаження в Н ≈кінцеве
Пружинне навантаження в Н ≈початкове
m
d2
d3
Вага Наявн. Ціна
GN 413-10-M16-AK-ST 10 9 34 - 25 27 7 22 M 16 2 65г 2 тижні 648.45грн.
GN 413-10-M16-A-ST 10 9 34 - 25 27 7 22 M 16 2 47г 2 тижні 625.05грн.
GN 413-10-M16-CK-ST 10 9 - 44 25 27 7 22 M 16 2 71г 2 тижні 664.20грн.
GN 413-10-M16-C-ST 10 9 - 44 25 27 7 22 M 16 2 53г 2 тижні 641.25грн.
GN 413-10-M16x1,5-AK-ST 10 9 34 - 25 27 7 22 M 16 x 1.5 2 66г 2 тижні 641.25грн.
GN 413-10-M16x1,5-A-ST 10 9 34 - 25 27 7 22 M 16 x 1.5 2 48г 2 тижні 625.05грн.
GN 413-10-M16x1,5-CK-ST 10 9 - 44 25 27 7 22 M 16 x 1.5 2 72г 2 тижні 657.00грн.
GN 413-10-M16x1,5-C-ST 10 9 - 44 25 27 7 22 M 16 x 1.5 2 53г 2 тижні 641.25грн.
GN 413-5-M10-AK-ST 5 5 22 - 23 15 5 18 M 10 1.5 16г 2 тижні 500.40грн.
GN 413-5-M10-A-ST 5 5 22 - 23 15 5 18 M 10 1.5 12г 2 тижні 488.70грн.
GN 413-5-M10-CK-ST 5 5 - 28 23 15 5 18 M 10 1.5 17г 2 тижні 508.95грн.
GN 413-5-M10-C-ST 5 5 - 28 23 15 5 18 M 10 1.5 12г 2 тижні 497.25грн.
GN 413-5-M10x1-AK-ST 5 5 22 - 23 15 5 18 M 10 x 1 1.5 17г 2 тижні 495.00грн.
GN 413-5-M10x1-A-ST 5 5 22 - 23 15 5 18 M 10 x 1 1.5 12г 2 тижні 488.70грн.
GN 413-5-M10x1-CK-ST 5 5 - 28 23 15 5 18 M 10 x 1 1.5 18г 2 тижні 503.55грн.
GN 413-5-M10x1-C-ST 5 5 - 28 23 15 5 18 M 10 x 1 1.5 13г 2 тижні 497.25грн.
GN 413-6-M12-AK-ST 6 6 24 - 25 21 6 22 M 12 2 25г 2 тижні 530.10грн.
GN 413-6-M12-A-ST 6 6 24 - 25 21 6 22 M 12 2 18г 2 тижні 513.00грн.
GN 413-6-M12-CK-ST 6 6 - 31 25 21 6 22 M 12 2 20г 2 тижні 538.65грн.
GN 413-6-M12-C-ST 6 6 - 31 25 21 6 22 M 12 2 21г 2 тижні 521.55грн.
GN 413-6-M12x1,5-AK-ST 6 6 24 - 25 21 6 22 M 12 x 1.5 2 20г 2 тижні 525.60грн.
GN 413-6-M12x1,5-A-ST 6 6 24 - 25 21 6 22 M 12 x 1.5 2 18г 2 тижні 513.00грн.
GN 413-6-M12x1,5-CK-ST 6 6 - 31 25 21 6 22 M 12 x 1.5 2 60г 2 тижні 534.15грн.
GN 413-6-M12x1,5-C-ST 6 6 - 31 25 21 6 22 M 12 x 1.5 2 21г 2 тижні 521.55грн.
GN 413-8-M16-AK-ST 8 9 34 - 25 27 7 22 M 16 2 50г 2 тижні 631.35грн.
GN 413-8-M16-A-ST 8 9 34 - 25 27 7 22 M 16 2 43г 2 тижні 608.40грн.
GN 413-8-M16-CK-ST 8 9 - 44 25 27 7 22 M 16 2 60г 2 тижні 643.05грн.
GN 413-8-M16-C-ST 8 9 - 44 25 27 7 22 M 16 2 51г 2 тижні 620.10грн.
GN 413-8-M16x1,5-AK-ST 8 9 34 - 25 27 7 22 M 16 x 1.5 2 62г 2 тижні 624.15грн.
GN 413-8-M16x1,5-A-ST 8 9 34 - 25 27 7 22 M 16 x 1.5 2 45г 2 тижні 608.40грн.
GN 413-8-M16x1,5-CK-ST 8 9 - 44 25 27 7 22 M 16 x 1.5 2 64г 2 тижні 635.85грн.
GN 413-8-M16x1,5-C-ST 8 9 - 44 25 27 7 22 M 16 x 1.5 2 51г 2 тижні 620.10грн.
Характеристики

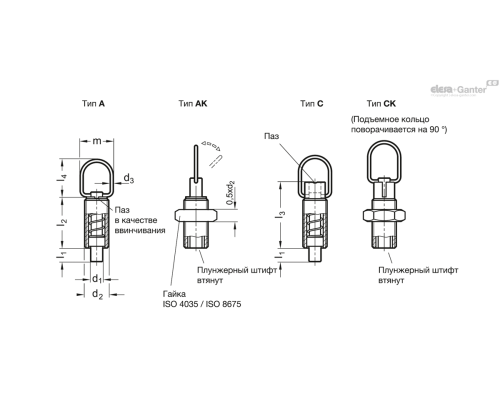

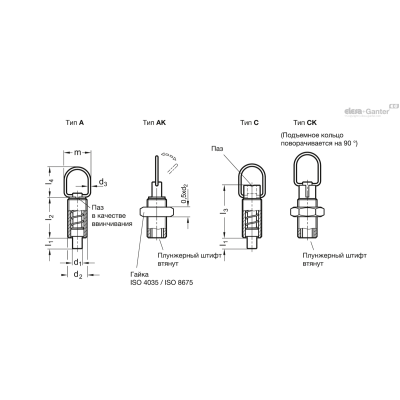

Типи

  • Тип A без фіксації у віджатому положенні, без контргайки
  • Тип AK без фіксації у віджатому положенні, з контргайкою
  • Тип C з фіксацією в віджатому положенні, без контргайки
  • Тип CK з фіксацією у віджатому положенні, з контргайкою

Напрямна (різьбова муфта)

Варіант виконання зі сталі ST

чорніння

Напрямна (різьбова муфта)

Варіант виконання з нержавіючої сталі AISI 303 NI

Вісь

Нержавіюча сталь AISI 303

хімічно нікельований

Пружина / підйомне кільце

Нержавіюча сталь AISI 301

Інформація

Завдяки своїй формі підйомне кільце фіксатора GN 413 може використовуватися для вкручування при монтажі, а також як стопорний фіксатор (тип С/тип СК).

Стопорні штифти з фіксацією у віджатому положенні використовуються у випадках, коли стопорний стрижень тимчасово не повинен виступати. Після втягування стрижня поверніть обручку на 90°. Кільце блокується в даній позиції за допомогою фіксуючої насічки.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 413 356.79 KB
