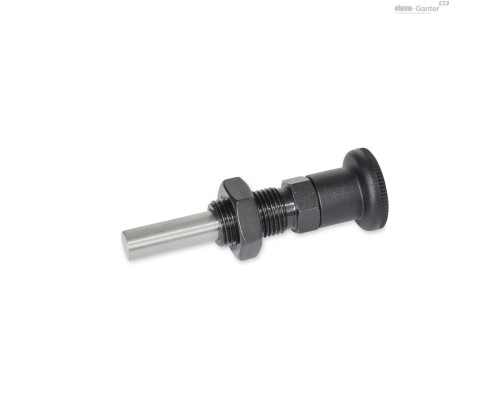

Name: GN 817.8
Brand: Elesa Ganter
SKU: GN 817.8
Availability: OutOfStock

Опис

A/F

d1 Вісь -0.02/-0.05Отвір H7

d4 -0.05

l8 ±0.1

Вага

Наявн.

Ціна

GN 817.8-10-12-BK-ST

7.5

39.2

25.4

94г

2 тижні

718.20грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	10
d4 -0.05	7.5
k	24
l2	14
l3	30
l4	58
l5	26
l6	8
l7	39.2
l8	25.4
l8 ±0.1	25.4
Пружинне навантаження в Н ≈кінцеве	38
Пружинне навантаження в Н ≈початкове	9.5
d5	M4
l1	12
d2	M16x1.5
d3	28
d4	7.5
t	8

718.20грн.

Наявн.: 2 тижні

GN 817.8-10-12-B-ST

7.5

39.2

25.4

76г

2 тижні

702.45грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	10
d4 -0.05	7.5
k	24
l2	14
l3	30
l4	58
l5	26
l6	8
l7	39.2
l8	25.4
l8 ±0.1	25.4
Пружинне навантаження в Н ≈кінцеве	38
Пружинне навантаження в Н ≈початкове	9.5
d5	M4
l1	12
d2	M16x1.5
d3	28
d4	7.5
t	8

702.45грн.

Наявн.: 2 тижні

GN 817.8-10-12-CK-ST

7.5

39.2

25.4

86г

2 тижні

833.40грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	10
d4 -0.05	7.5
k	24
l2	14
l3	30
l4	58
l5	26
l6	8
l7	39.2
l8	25.4
l8 ±0.1	25.4
Пружинне навантаження в Н ≈кінцеве	38
Пружинне навантаження в Н ≈початкове	9.5
d5	M4
l1	12
d2	M16x1.5
d3	28
d4	7.5
t	8

833.40грн.

Наявн.: 2 тижні

GN 817.8-10-12-C-ST

7.5

39.2

25.4

81г

2 тижні

817.65грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	10
d4 -0.05	7.5
k	24
l2	14
l3	30
l4	58
l5	26
l6	8
l7	39.2
l8	25.4
l8 ±0.1	25.4
Пружинне навантаження в Н ≈кінцеве	38
Пружинне навантаження в Н ≈початкове	9.5
d5	M4
l1	12
d2	M16x1.5
d3	28
d4	7.5
t	8

817.65грн.

Наявн.: 2 тижні

GN 817.8-12-15-BK-ST

28.5

71.5

47.3

31.3

181г

2 тижні

990.00грн.

Характеристики

A/F	22
d1 Вісь -0.02/-0.05Отвір H7	12
d4 -0.05	9
k	28.5
l2	17
l3	35
l4	71.5
l5	33
l6	10
l7	47.3
l8	31.3
l8 ±0.1	31.3
Пружинне навантаження в Н ≈кінцеве	40
Пружинне навантаження в Н ≈початкове	11.5
d5	M6
l1	15
d2	M20x1.5
d3	33
d4	9
t	13.5

990.00грн.

Наявн.: 2 тижні

GN 817.8-12-15-B-ST

28.5

71.5

47.3

31.3

145г

2 тижні

958.50грн.

Характеристики

A/F	22
d1 Вісь -0.02/-0.05Отвір H7	12
d4 -0.05	9
k	28.5
l2	17
l3	35
l4	71.5
l5	33
l6	10
l7	47.3
l8	31.3
l8 ±0.1	31.3
Пружинне навантаження в Н ≈кінцеве	40
Пружинне навантаження в Н ≈початкове	11.5
d5	M6
l1	15
d2	M20x1.5
d3	33
d4	9
t	13.5

958.50грн.

Наявн.: 2 тижні

GN 817.8-12-15-CK-ST

28.5

71.5

47.3

31.3

194г

2 тижні

1142.10грн.

Характеристики

A/F	22
d1 Вісь -0.02/-0.05Отвір H7	12
d4 -0.05	9
k	28.5
l2	17
l3	35
l4	71.5
l5	33
l6	10
l7	47.3
l8	31.3
l8 ±0.1	31.3
Пружинне навантаження в Н ≈кінцеве	40
Пружинне навантаження в Н ≈початкове	11.5
d5	M6
l1	15
d2	M20x1.5
d3	33
d4	9
t	13.5

1142.10грн.

Наявн.: 2 тижні

GN 817.8-12-15-C-ST

28.5

71.5

47.3

31.3

158г

2 тижні

1110.60грн.

Характеристики

A/F	22
d1 Вісь -0.02/-0.05Отвір H7	12
d4 -0.05	9
k	28.5
l2	17
l3	35
l4	71.5
l5	33
l6	10
l7	47.3
l8	31.3
l8 ±0.1	31.3
Пружинне навантаження в Н ≈кінцеве	40
Пружинне навантаження в Н ≈початкове	11.5
d5	M6
l1	15
d2	M20x1.5
d3	33
d4	9
t	13.5

1110.60грн.

Наявн.: 2 тижні

GN 817.8-7-6-BK-ST

17.6

46г

2 тижні

542.70грн.

Характеристики

A/F	14
d1 Вісь -0.02/-0.05Отвір H7	7
d4 -0.05	5
k	20
l2	8
l3	20
l4	48
l5	22
l6	6
l7	31
l8	17.6
l8 ±0.1	17.6
Пружинне навантаження в Н ≈кінцеве	19
Пружинне навантаження в Н ≈початкове	6.5
d5	M3
l1	6
d2	M12x1.5
d3	23
d4	5
t	7

542.70грн.

Наявн.: 2 тижні

GN 817.8-7-6-B-ST

17.6

34г

2 тижні

530.10грн.

Характеристики

A/F	14
d1 Вісь -0.02/-0.05Отвір H7	7
d4 -0.05	5
k	20
l2	8
l3	20
l4	48
l5	22
l6	6
l7	31
l8	17.6
l8 ±0.1	17.6
Пружинне навантаження в Н ≈кінцеве	19
Пружинне навантаження в Н ≈початкове	6.5
d5	M3
l1	6
d2	M12x1.5
d3	23
d4	5
t	7

530.10грн.

Наявн.: 2 тижні

GN 817.8-7-6-CK-ST

17.6

48г

2 тижні

629.55грн.

Характеристики

A/F	14
d1 Вісь -0.02/-0.05Отвір H7	7
d4 -0.05	5
k	20
l2	8
l3	20
l4	48
l5	22
l6	6
l7	31
l8	17.6
l8 ±0.1	17.6
Пружинне навантаження в Н ≈кінцеве	19
Пружинне навантаження в Н ≈початкове	6.5
d5	M3
l1	6
d2	M12x1.5
d3	23
d4	5
t	7

629.55грн.

Наявн.: 2 тижні

GN 817.8-7-6-C-ST

17.6

36г

2 тижні

616.95грн.

Характеристики

A/F	14
d1 Вісь -0.02/-0.05Отвір H7	7
d4 -0.05	5
k	20
l2	8
l3	20
l4	48
l5	22
l6	6
l7	31
l8	17.6
l8 ±0.1	17.6
Пружинне навантаження в Н ≈кінцеве	19
Пружинне навантаження в Н ≈початкове	6.5
d5	M3
l1	6
d2	M12x1.5
d3	23
d4	5
t	7

616.95грн.

Наявн.: 2 тижні

GN 817.8-7-9-BK-ST

27.5

21.1

46г

2 тижні

539.55грн.

Характеристики

A/F	14
d1 Вісь -0.02/-0.05Отвір H7	7
d4 -0.05	5
k	20
l2	11
l3	20
l4	48
l5	22
l6	6
l7	27.5
l8	21.1
l8 ±0.1	21.1
Пружинне навантаження в Н ≈кінцеве	25
Пружинне навантаження в Н ≈початкове	6
d5	M3
l1	9
d2	M12x1.5
d3	23
d4	5
t	7

539.55грн.

Наявн.: 2 тижні

GN 817.8-7-9-B-ST

27.5

21.1

34г

2 тижні

526.95грн.

Характеристики

A/F	14
d1 Вісь -0.02/-0.05Отвір H7	7
d4 -0.05	5
k	20
l2	11
l3	20
l4	48
l5	22
l6	6
l7	27.5
l8	21.1
l8 ±0.1	21.1
Пружинне навантаження в Н ≈кінцеве	25
Пружинне навантаження в Н ≈початкове	6
d5	M3
l1	9
d2	M12x1.5
d3	23
d4	5
t	7

526.95грн.

Наявн.: 2 тижні

GN 817.8-7-9-CK-ST

27.5

21.1

49г

2 тижні

613.35грн.

Характеристики

A/F	14
d1 Вісь -0.02/-0.05Отвір H7	7
d4 -0.05	5
k	20
l2	11
l3	20
l4	48
l5	22
l6	6
l7	27.5
l8	21.1
l8 ±0.1	21.1
Пружинне навантаження в Н ≈кінцеве	25
Пружинне навантаження в Н ≈початкове	6
d5	M3
l1	9
d2	M12x1.5
d3	23
d4	5
t	7

613.35грн.

Наявн.: 2 тижні

GN 817.8-7-9-C-ST

27.5

21.1

37г

2 тижні

600.75грн.

Характеристики

A/F	14
d1 Вісь -0.02/-0.05Отвір H7	7
d4 -0.05	5
k	20
l2	11
l3	20
l4	48
l5	22
l6	6
l7	27.5
l8	21.1
l8 ±0.1	21.1
Пружинне навантаження в Н ≈кінцеве	25
Пружинне навантаження в Н ≈початкове	6
d5	M3
l1	9
d2	M12x1.5
d3	23
d4	5
t	7

600.75грн.

Наявн.: 2 тижні

GN 817.8-8-12-BK-ST

25.6

87г

2 тижні

641.25грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	8
d4 -0.05	6
k	24
l2	14
l3	25
l4	58
l5	26
l6	8
l7	34
l8	25.6
l8 ±0.1	25.6
Пружинне навантаження в Н ≈кінцеве	28
Пружинне навантаження в Н ≈початкове	8.5
d5	M4
l1	12
d2	M16x1.5
d3	28
d4	6
t	8

641.25грн.

Наявн.: 2 тижні

GN 817.8-8-12-B-ST

25.6

67г

2 тижні

625.05грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	8
d4 -0.05	6
k	24
l2	14
l3	25
l4	58
l5	26
l6	8
l7	34
l8	25.6
l8 ±0.1	25.6
Пружинне навантаження в Н ≈кінцеве	28
Пружинне навантаження в Н ≈початкове	8.5
d5	M4
l1	12
d2	M16x1.5
d3	28
d4	6
t	8

625.05грн.

Наявн.: 2 тижні

GN 817.8-8-12-CK-ST

25.6

93г

2 тижні

745.65грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	8
d4 -0.05	6
k	24
l2	14
l3	25
l4	58
l5	26
l6	8
l7	34
l8	25.6
l8 ±0.1	25.6
Пружинне навантаження в Н ≈кінцеве	28
Пружинне навантаження в Н ≈початкове	8.5
d5	M4
l1	12
d2	M16x1.5
d3	28
d4	6
t	8

745.65грн.

Наявн.: 2 тижні

GN 817.8-8-12-C-ST

25.6

73г

2 тижні

729.90грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	8
d4 -0.05	6
k	24
l2	14
l3	25
l4	58
l5	26
l6	8
l7	34
l8	25.6
l8 ±0.1	25.6
Пружинне навантаження в Н ≈кінцеве	28
Пружинне навантаження в Н ≈початкове	8.5
d5	M4
l1	12
d2	M16x1.5
d3	28
d4	6
t	8

729.90грн.

Наявн.: 2 тижні

GN 817.8-8-8-BK-ST

20.6

88г

2 тижні

635.85грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	8
d4 -0.05	6
k	24
l2	10
l3	25
l4	58
l5	26
l6	8
l7	39
l8	20.6
l8 ±0.1	20.6
Пружинне навантаження в Н ≈кінцеве	26
Пружинне навантаження в Н ≈початкове	8.5
d5	M4
l1	8
d2	M16x1.5
d3	28
d4	6
t	8

635.85грн.

Наявн.: 2 тижні

GN 817.8-8-8-B-ST

20.6

72г

2 тижні

620.10грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	8
d4 -0.05	6
k	24
l2	10
l3	25
l4	58
l5	26
l6	8
l7	39
l8	20.6
l8 ±0.1	20.6
Пружинне навантаження в Н ≈кінцеве	26
Пружинне навантаження в Н ≈початкове	8.5
d5	M4
l1	8
d2	M16x1.5
d3	28
d4	6
t	8

620.10грн.

Наявн.: 2 тижні

GN 817.8-8-8-CK-ST

20.6

92г

2 тижні

732.15грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	8
d4 -0.05	6
k	24
l2	10
l3	25
l4	58
l5	26
l6	8
l7	39
l8	20.6
l8 ±0.1	20.6
Пружинне навантаження в Н ≈кінцеве	26
Пружинне навантаження в Н ≈початкове	8.5
d5	M4
l1	8
d2	M16x1.5
d3	28
d4	6
t	8

732.15грн.

Наявн.: 2 тижні

GN 817.8-8-8-C-ST

20.6

72г

2 тижні

715.95грн.

Характеристики

A/F	17
d1 Вісь -0.02/-0.05Отвір H7	8
d4 -0.05	6
k	24
l2	10
l3	25
l4	58
l5	26
l6	8
l7	39
l8	20.6
l8 ±0.1	20.6
Пружинне навантаження в Н ≈кінцеве	26
Пружинне навантаження в Н ≈початкове	8.5
d5	M4
l1	8
d2	M16x1.5
d3	28
d4	6
t	8

715.95грн.

Наявн.: 2 тижні

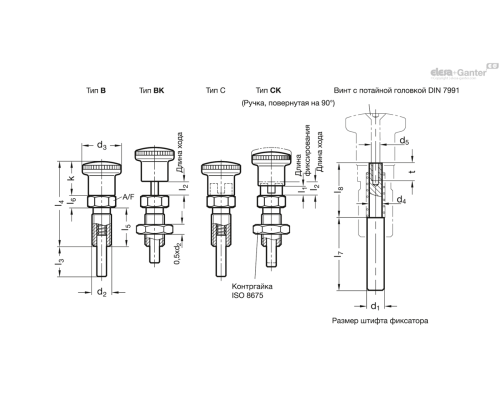

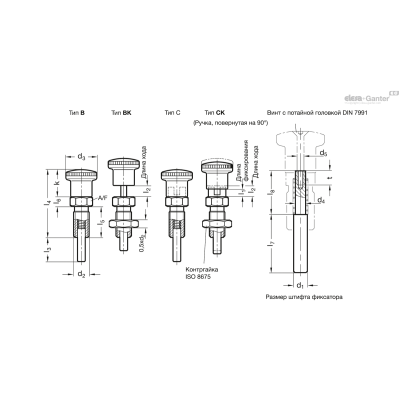

Типи

Тип B без фіксації у віджатому положенні, без контргайки

Тип BK без фіксації у віджатому положенні, з контргайкою

Тип C з фіксацією в віджатому положенні, без контргайки

Тип CK з фіксацією у віджатому положенні, з контргайкою

Варіант виконання зі сталі ST

чорніння

Корпус з різьбленням

Контргайка

Варіант виконання з нержавіючої сталі NI

Різьбовий корпус, AISI 303

Контргайка, AISI 304

Штифт

Нержавіюча сталь AISI 303

Гвинт з потайною головкою DIN 7991

Нержавіюча сталь AISI 304

Поворотна ручка

Пластик (поліамід PA)

чорний колір, матове оздоблення

Технологія виробництва стопорних штифтів GN 817.8 дозволяє виготовляти на замовлення нестандартні варіанти стопорних штифтів у відносно невеликих кількостях і з економічною вигодою.

При необхідності стопорні штифти можуть бути оброблені або виготовлені оператором (користувачем), як показано на кресленні. Вони збираються з використанням гвинта з потайною головкою і, отже, можуть бути зібрані кілька разів. Всі деталі поставляються в розібраному вигляді.

Стопорні штифти типу C/CK застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Паз утримує штифт у цьому положенні.

Інструкція з використання GN 817.8 -

Основні допуски за стандартами ISO -

Характеристики нержавіючої сталі

Характеристики пластику

Питань: 0

Немає запитань про цей товар.

Operating_Instruction_GN_817-8_RU 606.81 KB

GN 817.8 410.49 KB

GN 817.8

Схожі товари

знімні, з фіксацією і без фіксації у віджатому положенні (відключаються та не відключаються)

Штифти стопорні (фіксатори)

GN 817.9

Характеристики Типи ..

без фіксації у віджатому положенні, без контргайки

Стопорні штифти з нержавіючої сталі

GN 818

Характеристики Типи ..

Штифти стопорні (фіксатори)

для зварювання

GN 618

Характеристики Типи ..

Сталь з фіксацією та без фіксації у віджатому положенні (відключаючі та не відключаючі)

Штифти стопорні (фіксатори)

GN 717

Характеристики Типи ..

Стопорні штифти (фіксатори), сталь.

Штифти стопорні

GN 7017

Характеристики Типи ..

Штифти стопорні (фіксатори)

Сталь

GN 413

Характеристики Типи ..

Стопорні штифти (фіксатори), сталь.

Штифти стопорні (фіксатори)

GN 607

Характеристики Типи ..

Стопорні штифти (фіксатори), сталь.

Штифти стопорні (фіксатори)

GN 607.1

Характеристики Типи ..

для установки в тонкостінному устаткуванні, без фіксації у віджатому положенні (не відключається)

Штифти стопорні (фіксатори)

GN 607.2

Характеристики Напрямна зі сталі ..

для монтажу GN 607.2/GN 607.3

Двосторонній накидний ключ

GN 607.9

GN 607.9Сталь..

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.

GN 817.8

GN 817.8

GN 817.8-NI

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Типи

Варіант виконання зі сталі ST

Варіант виконання з нержавіючої сталі NI
