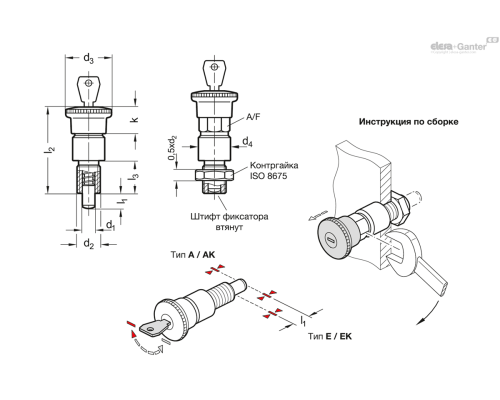

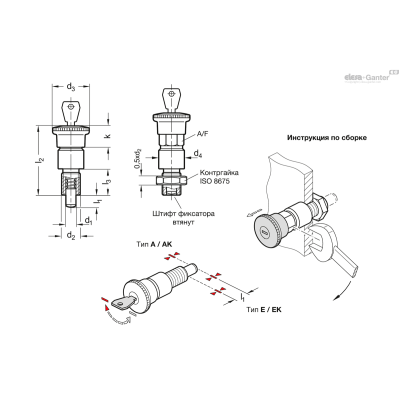

| Опис | A/F | d1 Вісь -0.02/-0.04 Отвір H7 | k | l2 ≈ | l3 | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | l1 | d2 | d3 | d4 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 814-10-12-A-SC-NI | 19 | 10 | 21 | 68.5 | 26 | 33 | 11 | 12 | M 16 x 1.5 | 34 | 23 | 137г | 2 тижні | 1661.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 814-10-12-A-SU-NI | 19 | 10 | 21 | 68.5 | 26 | 33 | 11 | 12 | M 16 x 1.5 | 34 | 23 | 137г | 2 тижні | 1661.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 814-12-15-A-SC-NI | 19 | 12 | 21 | 73 | 31.5 | 33 | 11 | 15 | M 20 x 1.5 | 34 | 23 | 175г | 2 тижні | 1799.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 814-12-15-A-SU-NI | 19 | 12 | 21 | 73 | 31.5 | 33 | 11 | 15 | M 20 x 1.5 | 34 | 23 | 175г | 2 тижні | 1799.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 814-8-12-A-SC-NI | 19 | 8 | 21 | 68.5 | 26 | 33 | 11 | 12 | M 16 x 1.5 | 34 | 23 | 136г | 2 тижні | 1607.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 814-8-12-A-SU-NI | 19 | 8 | 21 | 68.5 | 26 | 33 | 11 | 12 | M 16 x 1.5 | 34 | 23 | 139г | 2 тижні | 1607.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 814-8-8-A-SC-NI | 19 | 8 | 21 | 68.5 | 26 | 33 | 18 | 8 | M 16 x 1.5 | 34 | 23 | 134г | 2 тижні | 1600.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 814-8-8-A-SU-NI | 19 | 8 | 21 | 68.5 | 26 | 33 | 18 | 8 | M 16 x 1.5 | 34 | 23 | 135г | 2 тижні | 1600.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип A замикання в передньому положенні
- Тип AK : замикання в передньому положенні, з контргайкою
- Тип E замикання в передньому та задньому положеннях
- Тип EK замикання в передньому і задньому положеннях, з контргайкою
Позначення
- SC з ключем (аналогічне замикання)
- SU з ключем (відмінне замикання)
Нержавіюча сталь AISI 303 NI
Фіксуючий стрижень з хімічно нікельованої сталі
Поворотна ручка
Пластик (поліамід PA)
чорний колір, матове оздоблення
термостійкість до 80 °C
пружина
Нержавіюча сталь AISI 301
Замикаючий механізм
Цинкове лиття під тиском / нержавіюча сталь
Ключ (2 шт.)
Сталь, нікельована
Шестигранні гайки ISO 8675
Нержавіюча сталь AISI 304 (A2)

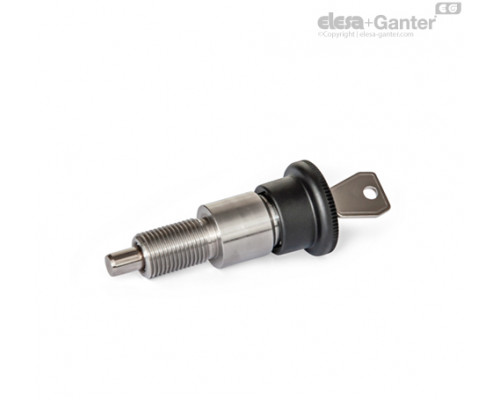

Стопорні штифти з нержавіючої сталі із закриванням GN 814 використовуються для областей застосування, де необхідно запобігти несанкціонованим роботам. Типи A і AK фіксують штифт у передньому положенні після замикання. додатково фіксують штифт у задньому положенні, якщо він не повинен виступати на якийсь час.
Ключ може бути витягнутий в кінцевих положеннях. Замки з позначенням SC замикаються аналогічно, забезпечуючи роботу кожного замку з одним і тим же ключем. Замки з позначенням SU замикаються по-різному і мають 100 різних варіантів замикання та відповідна кількість ключів.
Для складання стопорні штифти можна вкрутити або відкрутити через гніздо для шестигранної головки, доступ до якого забезпечується тільки, коли поворотна ручка відтягнута назад. встановити контргайки, наприклад, шляхом приклеювання або приварювання.
