| Опис | d1 Вісь -0.02/-0.05 Отвір +0.10/+0.03 | k | l2 | l3 | l4 | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | l1 | B | d2 | d3 | d4 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.1-10-12-B | 10 | 26 | 58 | 26 | 8 | 38 | 9.5 | 12 | 16 | 28 | 5.3 | 38 | 71г | 2 тижні | 530.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-10-12-B-RT | 10 | 26 | 58 | 26 | 8 | 38 | 9.5 | 12 | 16 | 28 | 5.3 | 38 | 71г | 2 тижні | 530.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-10-12-C | 10 | 26 | 58 | 26 | 8 | 38 | 9.5 | 12 | 16 | 28 | 5.3 | 38 | 74г | 2 тижні | 534.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-10-12-C-RT | 10 | 26 | 58 | 26 | 8 | 38 | 9.5 | 12 | 16 | 28 | 5.3 | 38 | 74г | 2 тижні | 534.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-6-6-B | 6 | 22 | 48 | 22 | 6 | 19 | 6.5 | 6 | 13 | 23 | 4.3 | 34 | 39г | 2 тижні | 441.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-6-6-B-RT | 6 | 22 | 48 | 22 | 6 | 19 | 6.5 | 6 | 13 | 23 | 4.3 | 34 | 39г | 2 тижні | 441.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-6-6-C | 6 | 22 | 48 | 22 | 6 | 19 | 6.5 | 6 | 13 | 23 | 4.3 | 34 | 41г | 2 тижні | 442.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-6-6-C-RT | 6 | 22 | 48 | 22 | 6 | 19 | 6.5 | 6 | 13 | 23 | 4.3 | 34 | 41г | 2 тижні | 442.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-6-9-B | 6 | 22 | 48 | 22 | 6 | 25 | 6 | 9 | 13 | 23 | 4.3 | 34 | 39г | 2 тижні | 484.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-6-9-B-RT | 6 | 22 | 48 | 22 | 6 | 25 | 6 | 9 | 13 | 23 | 4.3 | 34 | 39г | 2 тижні | 484.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-6-9-C | 6 | 22 | 48 | 22 | 6 | 25 | 6 | 9 | 13 | 23 | 4.3 | 34 | 42г | 2 тижні | 486.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-6-9-C-RT | 6 | 22 | 48 | 22 | 6 | 25 | 6 | 9 | 13 | 23 | 4.3 | 34 | 42г | 2 тижні | 486.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-8-12-B | 8 | 26 | 58 | 26 | 8 | 28 | 8.5 | 12 | 16 | 28 | 5.3 | 38 | 68г | 2 тижні | 508.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-8-12-B-RT | 8 | 26 | 58 | 26 | 8 | 28 | 8.5 | 12 | 16 | 28 | 5.3 | 38 | 68г | 2 тижні | 508.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-8-12-C | 8 | 26 | 58 | 26 | 8 | 28 | 8.5 | 12 | 16 | 28 | 5.3 | 38 | 72г | 2 тижні | 515.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-8-12-C-RT | 8 | 26 | 58 | 26 | 8 | 28 | 8.5 | 12 | 16 | 28 | 5.3 | 38 | 72г | 2 тижні | 515.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-8-8-B | 8 | 26 | 58 | 26 | 8 | 26 | 8.5 | 8 | 16 | 28 | 5.3 | 38 | 67г | 2 тижні | 508.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-8-8-B-RT | 8 | 26 | 58 | 26 | 8 | 26 | 8.5 | 8 | 16 | 28 | 5.3 | 38 | 67г | 2 тижні | 508.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-8-8-C | 8 | 26 | 58 | 26 | 8 | 26 | 8.5 | 8 | 16 | 28 | 5.3 | 38 | 70г | 2 тижні | 512.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 817.1-8-8-C-RT | 8 | 26 | 58 | 26 | 8 | 26 | 8.5 | 8 | 16 | 28 | 5.3 | 38 | 70г | 2 тижні | 512.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Типи
- Тип B без фіксації у віджатому положенні (не відключаються)
- Тип C з фіксацією у віджатому положенні (відключаються)
Напрямний корпус
Цинк, лиття під тиском
з пластиковим покриттям
чорний колір, матова текстурована обробка
Штифт
Нержавіюча сталь AISI 303
- хімічно нікельований
Поворотна ручка
Пластик (поліамід PA)
- чорний колір, матове оздоблення
- червоний колір RT RAL 3000, додайте RT до коду замовлення
- не знімна
Інформація

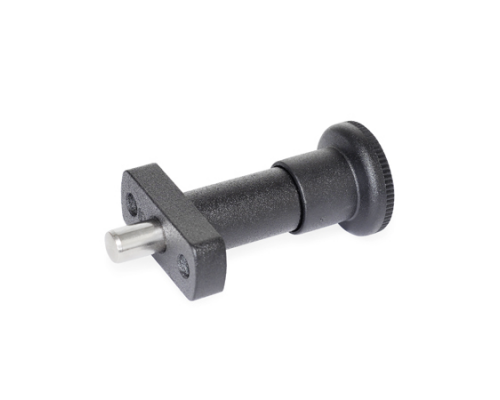

Стопорні штифти GN 817.1 (тип C) застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°. Насічка утримує штифт у цьому положенні.
За запитом
- Стопорні штифти з Т-подібною ручкою
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 817.1 284.4 KB
