Продукція
  • PMT.100

PMT.100

Штифти стопорні (фіксатори)

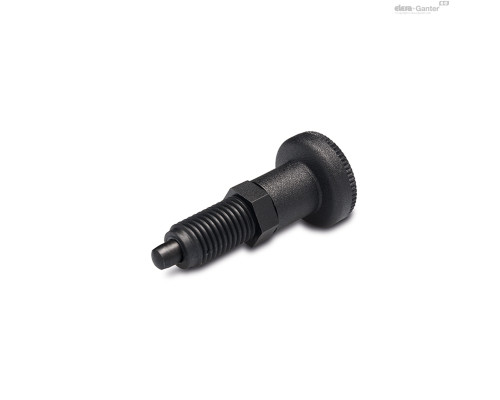

Сталевий плунжер із чорною оксидною плівкою, без контргайки

PMT.100 PMT.100
PMT.100 PMT.100
Опис

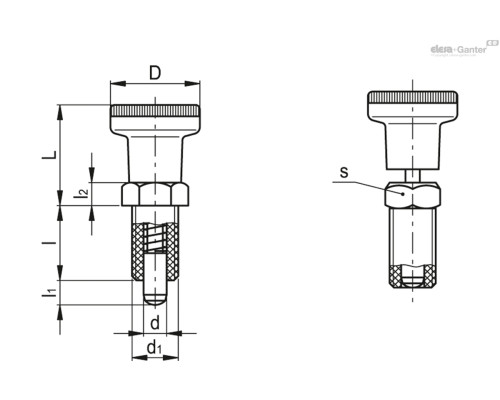

dПлунжер -0.15 -0.1Отвір H7
l'
l2
s
[Н]#
[Н]*
Макс. момент затяжки[Н·м]

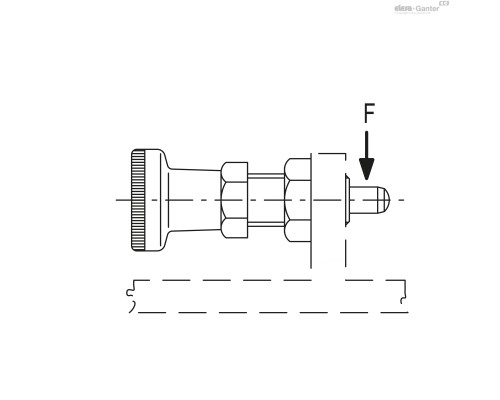

Статичне руйнівне навантаження F[Н]
D
l1
L
d1
Вага Наявн. Ціна

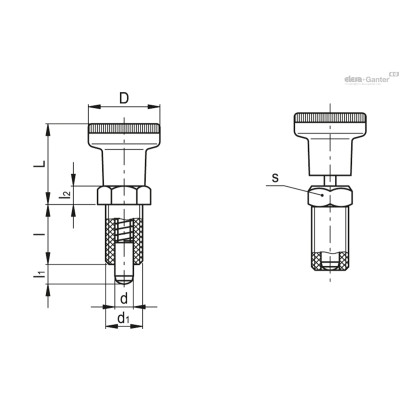

PMT.100-10-M20x1,5-A 10 33 10 22 45 19 25 7700 31 10 37 M20x1.5 56г 2 тижні 298.35грн.
PMT.100-10-M20x1,5-A-C6 10 33 10 22 45 19 25 7700 31 10 37 M20x1.5 56г 2 тижні 298.35грн.
PMT.100-5-M10x1-A 5 17 5 12 17 7 5 2300 21 5 23 M10x1 11г 2 тижні 206.55грн.
PMT.100-5-M10x1-A-C6 5 17 5 12 17 7 5 2300 21 5 23 M10x1 10г 2 тижні 206.55грн.
PMT.100-6-M12x1,5-A 6 20 6 14 24 9 10 3500 25 6 28 M12x1.5 18г 2 тижні 223.20грн.
PMT.100-6-M12x1,5-A-C6 6 20 6 14 24 9 10 3500 25 6 28 M12x1.5 18г 2 тижні 223.20грн.
PMT.100-8-M16x1,5-A 8 26 8 19 30 11 18 5900 31 8 35 M16x1.5 37г 2 тижні 267.75грн.
PMT.100-8-M16x1,5-A-C6 8 26 8 19 30 11 18 5900 31 8 35 M16x1.5 38г 2 тижні 267.75грн.
Основні характеристики

Корпус з різьбленням

СУПЕР-технополімер на основі поліаміду (PA), армований скловолокном.

Плунжер

Загартована сталь із чорною оксидною плівкою або нержавіюча сталь AISI 303.

Рекомендований допуск для отвору = H7.

Поворотна ручка

Високоеластичний технополімер на основі поліаміду (PA), чорний або червоний колір RAL 3000 (C6), матове оздоблення.

пружина

Нержавіюча сталь AISI 302

Контргайка

  • NTT армований скловолокном СУПЕР-технополімер на основі поліаміду (PA)

Доступні також як аксесуар, що продається окремо (див. таблицю).

  • PMT.100-A: плунжер із сталі з чорною оксидною плівкою, без контргайки.
  • PMT.100-AK: плунжер із сталі з чорною оксидною плівкою, з контргайкою (постачається у розібраному вигляді).
  • PMT.200-SST-A: плунжер із нержавіючої сталі AISI 303, без контргайки, немагнітний.
  • PMT.100-SST-AK: плунжер із нержавіючої сталі AISI 303, з контргайкою (постачається в розібраному вигляді), немагнітний.
Загальна інформація

Особливості та сфери застосування

  • Легкість та високий механічний опір продукту.
  • Різьбовий корпус плунжера із СУПЕР-технополімеру забезпечує низький коефіцієнт тертя по довжині ходу плунжера; мастило не потрібно.
  • Антикорозійний матеріал: підходить навіть за наявності рідини чи вологості (PMT.100-SST).
  • Стійкі до кількох циклів очищення з використанням розчинників та інших хімічних речовин, тому вони придатні для застосування у фармацевтичній чи харчовій промисловості.
Інструкції з монтажу

Інструкції з монтажу

Переконайтеся у відсутності залишків обробки в отворі для складання стопорного штифта PMT.100 (див. рис. 1). Не робіть жодних фасок в отворі (див. мал. 2).

Продукт із супертехнополімеру, заснований на технології ELESA, розміри відповідно до стандартів GN 617 за погодженням з компанією Otto Ganter GmbH Co.

Аксесуари

Аксесуари на запит

  • NTT контргайка із спеціального армованого скловолокном СУПЕР-технополімеру на основі поліаміду (PA) (див. таблицю).
Питань: 0

Немає запитань про цей товар.

PMT.100 566.06 KB
