| Опис | A/F | d3 Вісь -0.02/-0.04 Отвір G7 | l2 | l3 | l4 мін. | Пружинна навантаження в Н≈ кінцева | Пружинна навантаження в Н≈ початкова | d5 | l1 | d1 | d2 | d4 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7336.7-34-M10x1-5 | 10 | 5 | 5 | 19 | 17 | 17 | 7 | 15.5 | 45 | 34 | M 10 x 1 | 8.6 | 25г | 2 тижні | 361.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7336.7-42-M12x1,5-6 | 12 | 6 | 6 | 21 | 19 | 24 | 9 | 19 | 53 | 42 | M 12 x 1.5 | 9.9 | 41г | 2 тижні | 403.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7336.7-53-M12x1,5-6 | 12 | 6 | 6 | 21 | 19 | 24 | 9 | 22.5 | 59 | 53 | M 12 x 1.5 | 9.9 | 60г | 2 тижні | 436.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7336.7-53-M16x1,5-8 | 16 | 8 | 8 | 28 | 26 | 30 | 11 | 22.5 | 68 | 53 | M 16 x 1.5 | 13.9 | 93г | 2 тижні | 525.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

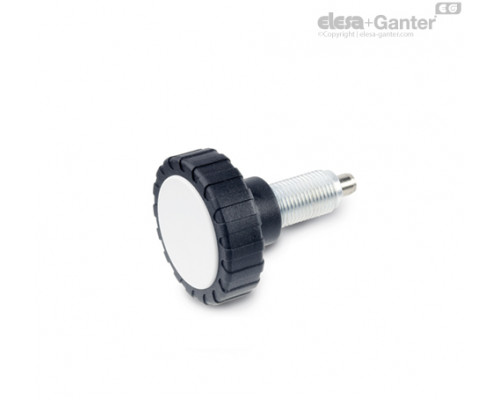

Ручка з насічкою GN 7336
Пластик (поліамід PA)
чорний колір, матове оздоблення
Заглушка
Пластик (поліамід PA)
світло-сірий колір, матове оздоблення
Кріпильне різьблення
Оцинкована сталь, блакитна пасивація
Штифт плунжера
Нержавіюча сталь AISI 303
Інформація

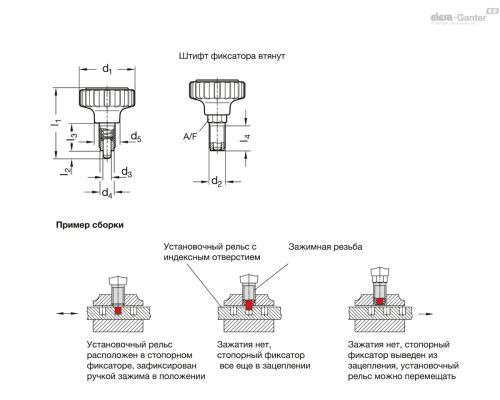

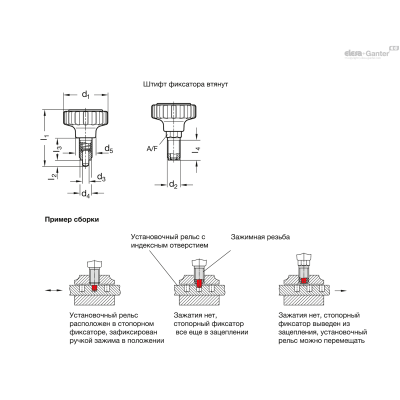

Затискні ручки зі стопорними штифтами GN 7336.7 використовуються для встановлення в потрібному положенні, кріплення та затиску регулювальних елементів одночасно.
Осьове переміщення ручки (натяг) витягує стопорний штифт із включеного положення проти сили пружини, в той же час залишаючи зіркоподібну рукоятку пов'язану з формоутримувачем і затискним гвинтом за допомогою шестигранного елемента і затискач, і визволення.
