GN 722.4

Штифти стопорні (фіксатори)

Сталь, без фіксації у віджатому положенні (не відключаються)

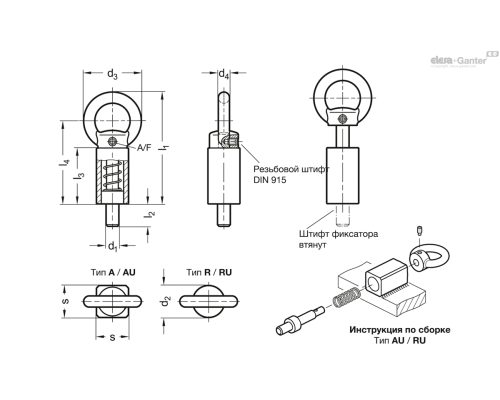

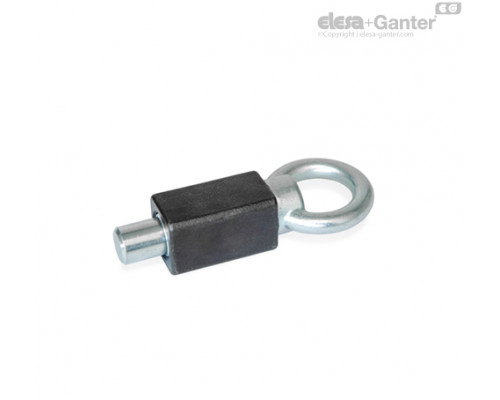

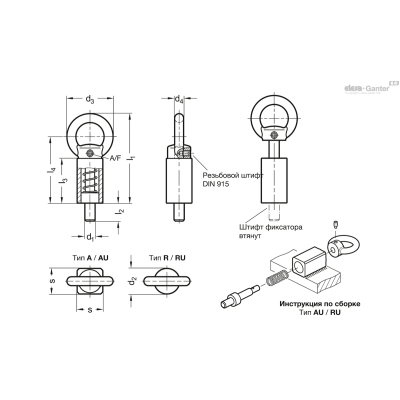

GN 722.4
GN 722.4
Опис
A/F
d1 Вісь -0.05/-0.25 Отвір +0.1/+0.3
d1 Вісь -0.05/-0.25 Отвір +0.2/+0.4
l1 ≈
l2
l3
l4
s
Пружинне навантаження в Н ≈кінцеве
Пружинне навантаження в Н ≈початкове
d2
d3
Вага Наявн. Ціна
GN 722.4-10-20-A-ST 2 10 - 70 14 35 52 20 35 14 - 36 139г 2 тижні 779.40грн.
GN 722.4-10-20-AU-ST 2 10 - 70 14 35 52 20 35 14 - 36 139г 2 тижні 704.70грн.
GN 722.4-12-20-A-ST 2 12 - 70 14 35 52 20 35 14 - 36 140г 2 тижні 786.15грн.
GN 722.4-12-20-AU-ST 2 12 - 70 14 35 52 20 35 14 - 36 140г 2 тижні 706.50грн.
GN 722.4-14-20-A-ST 2 14 - 70 14 35 52 20 35 14 - 36 144г 2 тижні 782.55грн.
GN 722.4-14-20-AU-ST 2 14 - 70 14 35 52 20 35 14 - 36 144г 2 тижні 706.50грн.
GN 722.4-16-30-A-ST 2.5 16 - 100 20 54 78 30 70 22 - 50 461г 2 тижні 1451.25грн.
GN 722.4-16-30-AU-ST 2.5 16 - 100 20 54 78 30 70 22 - 50 461г 2 тижні 1376.10грн.
GN 722.4-20-30-A-ST 2.5 20 - 100 20 54 78 30 70 22 - 50 488г 2 тижні 1471.05грн.
GN 722.4-20-30-AU-ST 2.5 20 - 100 20 54 78 30 70 22 - 50 488г 2 тижні 1388.70грн.
GN 722.4-8-20-A-ST 2 8 - 70 14 35 52 20 35 14 - 36 132г 2 тижні 779.40грн.
GN 722.4-8-20-AU-ST 2 8 - 70 14 35 52 20 35 14 - 36 132г 2 тижні 704.70грн.
GN 722.4-10-20-R-ST 2 - 10 70 14 35 52 - 35 14 20 36 117г 2 тижні 667.35грн.
GN 722.4-10-20-RU-ST 2 - 10 70 14 35 52 - 35 14 20 36 117г 2 тижні 606.15грн.
GN 722.4-12-20-R-ST 2 - 12 70 14 35 52 - 35 14 20 36 121г 2 тижні 662.40грн.
GN 722.4-12-20-RU-ST 2 - 12 70 14 35 52 - 35 14 20 36 121г 2 тижні 600.75грн.
GN 722.4-14-20-R-ST 2 - 14 70 14 35 52 - 35 14 20 36 125г 2 тижні 665.55грн.
GN 722.4-14-20-RU-ST 2 - 14 70 14 35 52 - 35 14 20 36 125г 2 тижні 605.25грн.
GN 722.4-16-30-R-ST 2.5 - 16 100 20 54 78 - 70 22 30 50 400г 2 тижні 1267.20грн.
GN 722.4-16-30-RU-ST 2.5 - 16 100 20 54 78 - 70 22 30 50 400г 2 тижні 1206.90грн.
GN 722.4-20-30-R-ST 2.5 - 20 100 20 54 78 - 70 22 30 50 418г 2 тижні 1267.20грн.
GN 722.4-20-30-RU-ST 2.5 - 20 100 20 54 78 - 70 22 30 50 418г 2 тижні 1206.90грн.
GN 722.4-8-20-R-ST 2 - 8 70 14 35 52 - 35 14 20 36 114г 2 тижні 665.55грн.
GN 722.4-8-20-RU-ST 2 - 8 70 14 35 52 - 35 14 20 36 114г 2 тижні 605.25грн.
Характеристики

Типи

  • Тип A : квадратний, з витяжним кільцем, у зібраному вигляді
  • Тип AU : квадратний, з витяжним кільцем, в незібраному вигляді
  • Тип R : круглий, з витяжним кільцем, у зібраному вигляді
  • Тип RU : круглий, з витяжним кільцем, в незібраному вигляді
  • Тип C : квадратний, з витяжним кільцем, у зібраному вигляді
  • Тип CU : квадратний, з витяжним кільцем, в незібраному вигляді
  • Тип T : круглий, з витяжним кільцем, у зібраному вигляді (із заклепками)
  • Тип TU : круглий, з витяжним кільцем, у незібраному вигляді
  • Тип E : квадратний, із засувкою, у зібраному вигляді (із заклепками)
  • Тип EU : квадратний, із засувкою, в незібраному вигляді
  • Тип V : круглий, із засувкою, у зібраному вигляді (із заклепками)
  • Тип VU : круглий, із засувкою, в незібраному вигляді

Напрямний корпус

  • Прецизійне лиття зі сталі ST

Для зварювання, чорніння

  • Нержавіюча сталь AISI 316, прецизійне лиття A4

Для зварювання

Витяжне кільце

  • Прецизійне лиття зі сталі

гальванічно оцинкована з блакитною пасивацією (для ST)

  • Нержавіюча сталь AISI 316, прецизійне лиття (для A4)

Замок

  • Прецизійне лиття зі сталі

гальванічно оцинкована з блакитною пасивацією (для ST)

  • Нержавіюча сталь AISI 316, прецизійне лиття (для A4)

Штифт фіксатора

  • Оцинкована сталь, з блакитною пасивацією (для ST)
  • Натискна пружина

Нержавіюча сталь AISI 316 (для A4)

Гвинт встановлення DIN 915 (без фіксації у віджатому положенні (не відключаються))

Гвинт з потайною головкою (з фіксацією у віджатому положенні (відключаються))

  • Оцинкована сталь (для ST)
  • Нержавіюча сталь (для A4)

Натискна пружина

Нержавіюча сталь AISI 316Ti

Інформація

Зі стопорними фіксаторами GN 722.4, штифт фіксатора приводиться в дію за допомогою витяжного кільця / клямки . Виконання з нержавіючої сталі A4 підходить для використання вкрай агресивних середовищах.

Типи з фіксацією у віджатому положенні використовуються у тих випадках, коли штифт фіксатора тимчасово не повинен виступати. Для цього витяжне кільце повертається боком після встановлення стопорного штифта у втягнуте положення. Кільце утримується в цьому положенні за допомогою паза засувки у верхній частині напрямної.

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Для кріплення за допомогою зварювання настійно рекомендується, щоб типи AU/RU/CU/TU/EU/VU у незібраному вигляді не піддавалися змінам мікроструктури матеріалу через нагрівання пружини та штифта фіксатора. В даному випадку складання стопорного фіксатора виконується тільки після обробки поверхні привареної напрямної.
