| Опис | A/F | d1 Вісь -0.02/-0.05Отвір H7 | e | l1 ≈ | l2 | l3 | l4 | l5 мін. | Пружинне навантаження в Н ≈кінцеве | Пружинне навантаження в Н ≈початкове | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 617.1-10-A | 22 | 10 | 25.4 | 91 | 10 | 33 | 10 | 30 | 45 | 19 | M 20 x 1.5 | 31 | 140г | 2 тижні | 964.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 617.1-10-AK | 22 | 10 | 25.4 | 91 | 10 | 33 | 10 | 30 | 45 | 19 | M 20 x 1.5 | 31 | 176г | 2 тижні | 996.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 617.1-5-A | 12 | 5 | 13.8 | 51 | 5 | 17 | 5 | 15 | 17 | 7 | M 10 x 1 | 21 | 22г | 2 тижні | 421.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 617.1-5-AK | 12 | 5 | 13.8 | 51 | 5 | 17 | 5 | 15 | 17 | 7 | M 10 x 1 | 21 | 25г | 2 тижні | 427.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 617.1-6-A | 14 | 6 | 16.2 | 61 | 6 | 20 | 6 | 17 | 24 | 9 | M 12 x 1.5 | 25 | 36г | 2 тижні | 452.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 617.1-6-AK | 14 | 6 | 16.2 | 61 | 6 | 20 | 6 | 17 | 24 | 9 | M 12 x 1.5 | 25 | 43г | 2 тижні | 465.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 617.1-8-A | 19 | 8 | 21.9 | 75.5 | 7 | 26 | 8 | 23 | 30 | 11 | M 16 x 1.5 | 31 | 77г | 2 тижні | 560.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 617.1-8-AK | 19 | 8 | 21.9 | 75.5 | 7 | 26 | 8 | 23 | 30 | 11 | M 16 x 1.5 | 31 | 96г | 2 тижні | 576.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-Stalsplastikovojruchkoj-drawing-400x400.png)
Характеристики

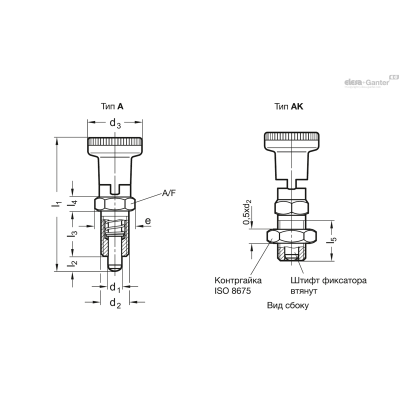

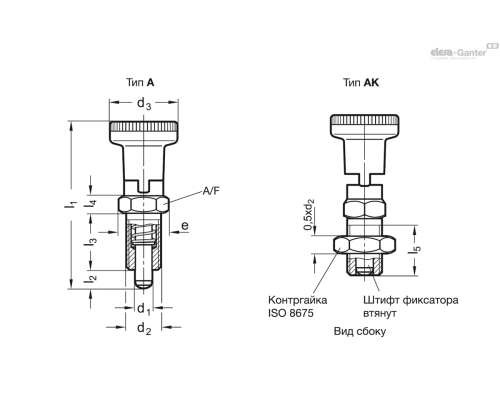

Типи
- Тип A : з пластиковою ручкою, без контргайки
- Тип AK : з пластиковою ручкою, з контргайкою
- Тип AN : з ручкою з нержавіючої сталі, без контргайки
- Тип AKN : з ручкою з нержавіючої сталі, з контргайкою
Варіант виконання зі сталі
- чорніння
- Штифт із загартованої сталі
Варіант виконання із нержавіючої сталі AISI 303 NI
Хімічно нікельований штифт
Ручка типу A/AK
- Пластик (поліамід PA)
- чорний колір, матове оздоблення
- не знімна
Ручка типу AN/AKN
- Нержавіюча сталь AISI 303
- не знімна
Інформація

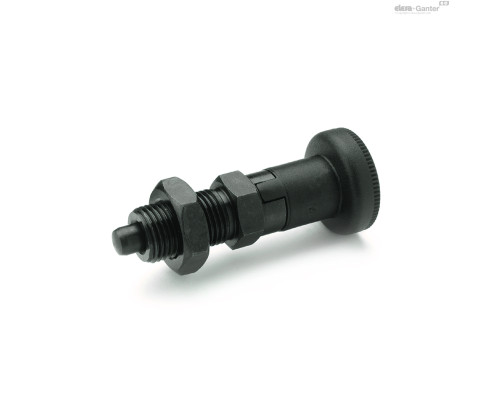

Стопорні штифти GN 617.1 з фіксацією стрижня у віджатому положенні застосовуються у випадках, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. Для віджати штифт необхідно відтягнути ручку і повернути її на 90°.
Паз утримує штифт у цьому положенні.
- Різновиди стопорних штифтів
Питань: 0
Немає запитань про цей товар.
GN 617.1 442.97 KB
