-500x400.jpg)
-drawing-500x400.png "GN 7336.8")
-drawing-74x74.png)

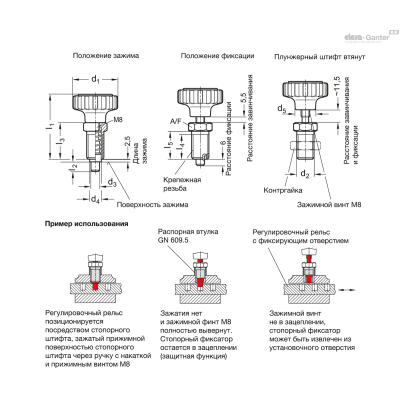

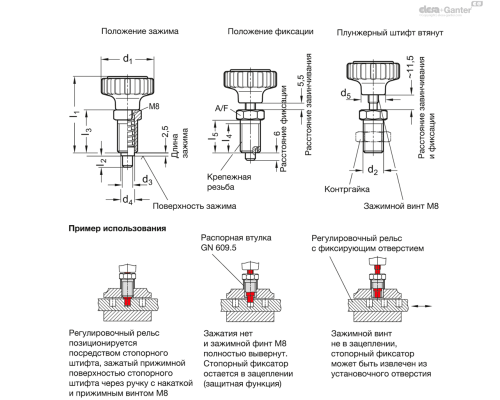

| Опис | A/F | d3 Вісь -0.02/-0.04 Отвір G7 | l2 | l3 | l4 мін. | l5 | Пружинна навантаження в Н≈ кінцева | Пружинна навантаження в Н≈ початкова | d5 | l1 | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7336.8-42-M16x1,5-6 | 19 | 6 | 9 | 34 | 23 | 26 | 26 | 14 | 19 | 60 | 42 | M 16 x 1.5 | 90г | 2 тижні | 1138.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7336.8-42-M16x1,5-8 | 19 | 8 | 9 | 34 | 23 | 26 | 26 | 14 | 19 | 60 | 42 | M 16 x 1.5 | 96г | 2 тижні | 1152.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7336.8-53-M16x1,5-6 | 19 | 6 | 9 | 34 | 23 | 26 | 26 | 14 | 24 | 66 | 53 | M 16 x 1.5 | 120г | 2 тижні | 1107.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 7336.8-53-M16x1,5-8 | 19 | 8 | 9 | 34 | 23 | 26 | 26 | 14 | 24 | 66 | 53 | M 16 x 1.5 | 120г | 2 тижні | 1120.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Ручка з насічкою
Пластик (поліамід PA)
чорний колір, матове оздоблення
Заглушка
Пластик (поліамід PA)
світло-сірий колір, матове оздоблення
Кріпильне різьблення
Оцинкована сталь, блакитна пасивація
Штифт плунжера
Сталь, азотована і чорнена
Інформація

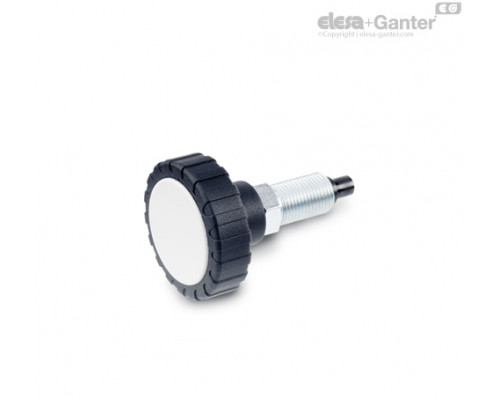

Затискні стопорні штифти GN 7336.8 (фіксатори) є удосконаленим варіантом моделі GN 7336.7 затискні ручки зі стопорними штифтами.
Як і попередня модель, вони використовуються одночасно для позиціонування, кріплення та затиску регулювальних елементів. Ця конфігурація гарантує, що стопорний штифт не вискочить з отвору при повороті ручки з насічкою; його витяг можливе лише при навмисному відтягуванні ручки (функція безпеки).
Питань: 0
Немає запитань про цей товар.
GN 7336.8 376.46 KB
