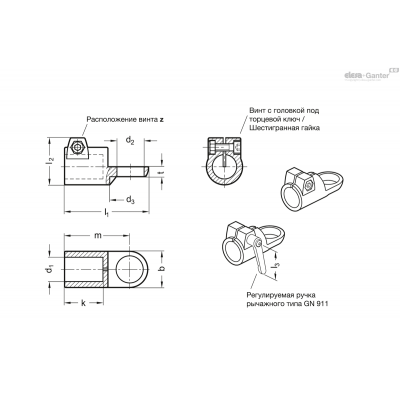

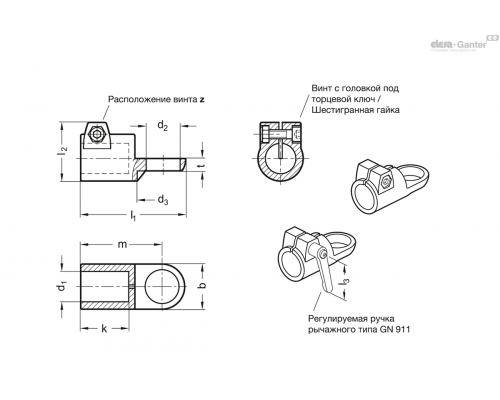

| Опис | k | l2 | z | Важіль GN 911 для zl3 | l1 | m | B | d1 | d2 | d3 | t | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 276.4-B20-B18-2-SW | 42.5 | 52 | M8-25 | - | 92 | 72 | 40 | B 20 | B 18 | 50 | 10 | 186г | 2 тижні | 1161.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 276.4-B20-B30-2-SW | 42.5 | 52 | M8-25 | - | 92 | 72 | 40 | B 20 | B 30 | 50 | 10 | 182г | 2 тижні | 1161.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 276.4-B25-B18-2-SW | 42.5 | 52 | M8-25 | 63 , 78 | 92 | 72 | 40 | B 25 | B 18 | 50 | 10 | 172г | 2 тижні | 1158.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 276.4-B25-B30-2-SW | 42.5 | 52 | M8-25 | 63 , 78 | 92 | 72 | 40 | B 25 | B 30 | 50 | 10 | 168г | 2 тижні | 1158.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 276.4-B30-B18-2-SW | 42.5 | 52 | M8-25 | 63 , 78 | 92 | 72 | 40 | B 30 | B 18 | 50 | 10 | 161г | 2 тижні | 1156.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 276.4-B30-B30-2-SW | 42.5 | 52 | M8-25 | 63 , 78 | 92 | 72 | 40 | B 30 | B 30 | 50 | 10 | 157г | 2 тижні | 1155.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№2: із затискним гвинтом із нержавіючої сталі DIN 912
Алюміній
З пластиковим покриттям
Чорний колір, RAL 9005, текстурована обробка SW
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Самоблокуються за допомогою поліамідного кільця
Інформація

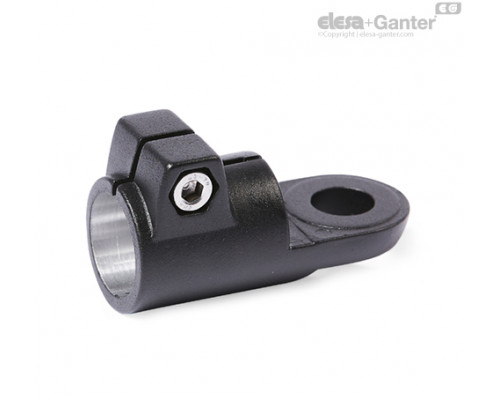

Робочі отвори тримачів датчика GN 276.4 піддавалися механічній обробці та призначені для конструкційних труб. GN 990 або DIN 2391, DIN 2395 і DIN 2462.
У місці розташування
Для затискача без використання інструментів можна замінити гвинти з головкою під шестигранний ключ регульованим важелем GN 911 перераховані в таблиці як приладдя.
Аксесуари
- Регульовані ручки важільного типу GN 911
Технічна інформація
