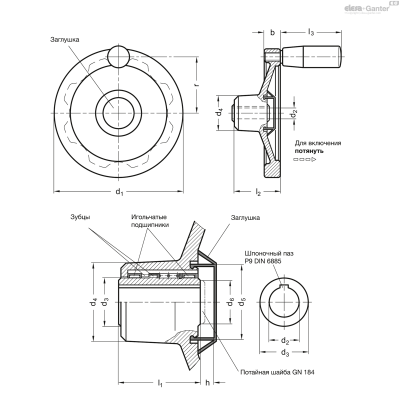

| Опис | d2 H7 | d6 макс. | l2 | l3 | Ø Handle | d5 | l1 | R | B | d1 | d3 | d4 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 321.6-140-K12-D | K 12 | 23 | 58 | 67.5 | 23 | 40 | 45 | 61 | 16.5 | 140 | 24 | 42 | 720г | 2 тижні | 8134.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 321.6-140-K14-D | K 14 | 23 | 58 | 67.5 | 23 | 40 | 45 | 61 | 16.5 | 140 | 24 | 42 | 705г | 2 тижні | 8134.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 321.6-140-K16-D | K 16 | 23 | 58 | 67.5 | 23 | 40 | 45 | 61 | 16.5 | 140 | 24 | 42 | 860г | 2 тижні | 8134.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 321.6-160-K12-D | K 12 | 23 | 58 | 82.5 | 26 | 40 | 45 | 71 | 18 | 160 | 24 | 42 | 952г | 2 тижні | 8668.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 321.6-160-K14-D | K 14 | 23 | 58 | 82.5 | 26 | 40 | 45 | 71 | 18 | 160 | 24 | 42 | 937г | 2 тижні | 8668.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 321.6-160-K16-D | K 16 | 23 | 58 | 82.5 | 26 | 40 | 45 | 71 | 18 | 160 | 24 | 42 | 981г | 2 тижні | 8668.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A без ручки
- Тип D з обертовою ручкою

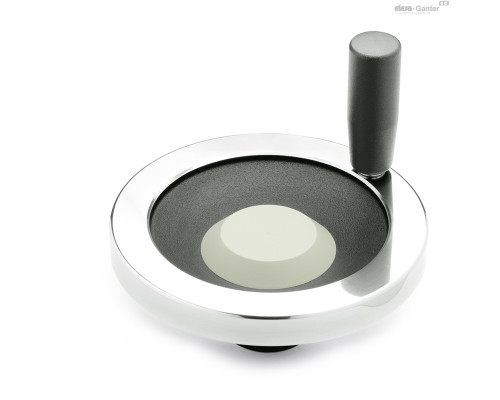

Корпус маховика
- Алюміній
- Полірований і обточений обід
- Матова, немеханічно оброблена поверхня з пластиковим покриттям чорного кольору
Сполучні елементи
- Сталь, загартована
- Поверхні ковзання відшліфовані
Ковпачок
Пластик, світло-сірий колір
Циліндричні обертові ручки GN 598
- Пластик, технополімер, чорного кольору, матова поверхня.
- Шпиндель з оцинкованої сталі, синій пасивований
Інформація

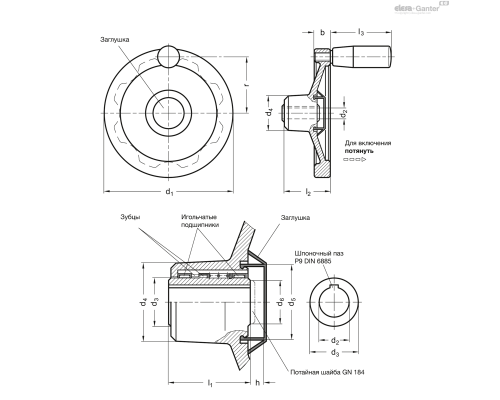

Ковпачок втулки захищає отвір від забруднення, і в той же час відіграє роль кожуха для монтажних компонентів.
Для кріплення ковпачка маточина забезпечена канавкою, в яку входять сегменти ковпачка.
Ковпачок втулки встановлюється простим натисканням і може бути видалений за допомогою викрутки.
Голчасті підшипники змащуються під час складання, і цього достатньо для підтримки постійного змащення.
- Потайна шайба GN 184 (для осьової фіксації)
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 321.6 366.46 KB
