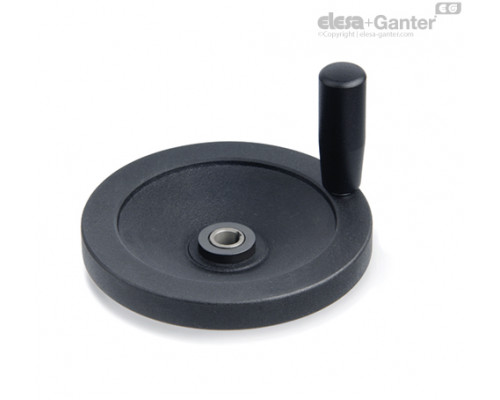

Name: GN 323.4
Brand: Elesa Ganter
SKU: GN 323.4-D
Availability: OutOfStock

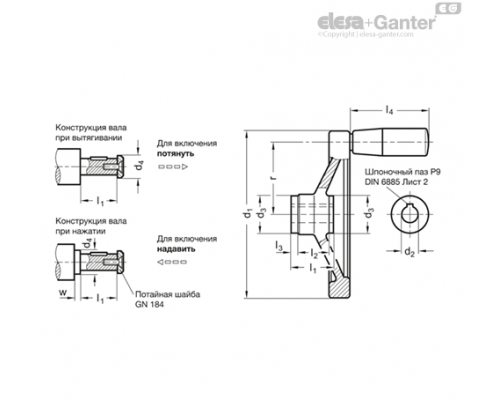

Опис

d2 H7

d4 макс.

l1 макс.

w мін.

Ø Handle

З'єднання

Вага

Наявн.

Ціна

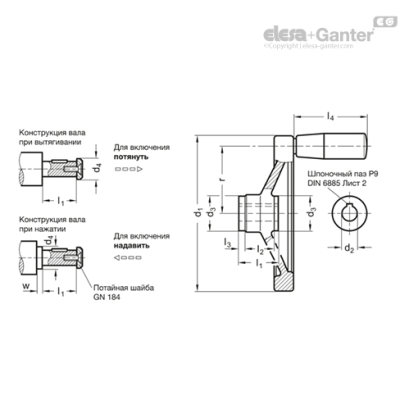

GN 323.4-125-K12-D-DR

K 12

28.5

67.5

GN 000.4-1

125

620г

2 тижні

0.00грн.

Характеристики

d2 H7	K 12
d4 макс.	17
l1 макс.	28.5
l2	18
l3	5
l4	67.5
w мін.	4
Ø Handle	23
З'єднання	GN 000.4-1
R	54
d1	125
d3	28

0.00грн.

Наявн.: 2 тижні

GN 323.4-125-K12-D-ZI

K 12

28.5

67.5

GN 000.4-1

125

620г

2 тижні

0.00грн.

Характеристики

d2 H7	K 12
d4 макс.	17
l1 макс.	28.5
l2	18
l3	5
l4	67.5
w мін.	-
Ø Handle	23
З'єднання	GN 000.4-1
R	54
d1	125
d3	28

0.00грн.

Наявн.: 2 тижні

GN 323.4-140-K12-D-DR

K 12

28.5

67.5

GN 000.4-1

140

678г

2 тижні

0.00грн.

Характеристики

d2 H7	K 12
d4 макс.	17
l1 макс.	28.5
l2	19
l3	5
l4	67.5
w мін.	4
Ø Handle	23
З'єднання	GN 000.4-1
R	61
d1	140
d3	28

0.00грн.

Наявн.: 2 тижні

GN 323.4-140-K12-D-ZI

K 12

28.5

67.5

GN 000.4-1

140

678г

2 тижні

0.00грн.

Характеристики

d2 H7	K 12
d4 макс.	17
l1 макс.	28.5
l2	19
l3	5
l4	67.5
w мін.	-
Ø Handle	23
З'єднання	GN 000.4-1
R	61
d1	140
d3	28

0.00грн.

Наявн.: 2 тижні

GN 323.4-140-K14-D-DR

K 14

32.5

67.5

GN 000.4-2

140

660г

2 тижні

0.00грн.

Характеристики

d2 H7	K 14
d4 макс.	21
l1 макс.	32.5
l2	19
l3	6
l4	67.5
w мін.	4
Ø Handle	23
З'єднання	GN 000.4-2
R	61
d1	140
d3	32

0.00грн.

Наявн.: 2 тижні

GN 323.4-140-K14-D-ZI

K 14

32.5

67.5

GN 000.4-2

140

660г

2 тижні

0.00грн.

Характеристики

d2 H7	K 14
d4 макс.	21
l1 макс.	32.5
l2	19
l3	6
l4	67.5
w мін.	-
Ø Handle	23
З'єднання	GN 000.4-2
R	61
d1	140
d3	32

0.00грн.

Наявн.: 2 тижні

GN 323.4-140-K16-D-DR

K 16

32.5

67.5

GN 000.4-2

140

650г

2 тижні

0.00грн.

Характеристики

d2 H7	K 16
d4 макс.	21
l1 макс.	32.5
l2	19
l3	6
l4	67.5
w мін.	4
Ø Handle	23
З'єднання	GN 000.4-2
R	61
d1	140
d3	32

0.00грн.

Наявн.: 2 тижні

GN 323.4-140-K16-D-ZI

K 16

32.5

67.5

GN 000.4-2

140

650г

2 тижні

0.00грн.

Характеристики

d2 H7	K 16
d4 макс.	21
l1 макс.	32.5
l2	19
l3	6
l4	67.5
w мін.	-
Ø Handle	23
З'єднання	GN 000.4-2
R	61
d1	140
d3	32

0.00грн.

Наявн.: 2 тижні

GN 323.4-160-K14-D-DR

K 14

32.5

82.5

GN 000.4-2

160

905г

2 тижні

0.00грн.

Характеристики

d2 H7	K 14
d4 макс.	21
l1 макс.	32.5
l2	20
l3	6
l4	82.5
w мін.	4
Ø Handle	26
З'єднання	GN 000.4-2
R	71
d1	160
d3	32

0.00грн.

Наявн.: 2 тижні

GN 323.4-160-K14-D-ZI

K 14

32.5

82.5

GN 000.4-2

160

905г

2 тижні

0.00грн.

Характеристики

d2 H7	K 14
d4 макс.	21
l1 макс.	32.5
l2	20
l3	6
l4	82.5
w мін.	-
Ø Handle	26
З'єднання	GN 000.4-2
R	71
d1	160
d3	32

0.00грн.

Наявн.: 2 тижні

GN 323.4-160-K16-D-DR

K 16

32.5

82.5

GN 000.4-2

160

900г

2 тижні

0.00грн.

Характеристики

d2 H7	K 16
d4 макс.	21
l1 макс.	32.5
l2	20
l3	6
l4	82.5
w мін.	4
Ø Handle	26
З'єднання	GN 000.4-2
R	71
d1	160
d3	32

0.00грн.

Наявн.: 2 тижні

GN 323.4-160-K16-D-ZI

K 16

32.5

82.5

GN 000.4-2

160

900г

2 тижні

0.00грн.

Характеристики

d2 H7	K 16
d4 макс.	21
l1 макс.	32.5
l2	20
l3	6
l4	82.5
w мін.	-
Ø Handle	26
З'єднання	GN 000.4-2
R	71
d1	160
d3	32

0.00грн.

Наявн.: 2 тижні

GN 323.4-200-K18-D-DR

K 18

36.5

82.5

GN 000.4-3

200

1328г

2 тижні

0.00грн.

Характеристики

d2 H7	K 18
d4 макс.	26
l1 макс.	36.5
l2	24
l3	6
l4	82.5
w мін.	4
Ø Handle	26
З'єднання	GN 000.4-3
R	89
d1	200
d3	38

0.00грн.

Наявн.: 2 тижні

GN 323.4-200-K18-D-ZI

K 18

36.5

82.5

GN 000.4-3

200

1328г

2 тижні

0.00грн.

Характеристики

d2 H7	K 18
d4 макс.	26
l1 макс.	36.5
l2	24
l3	6
l4	82.5
w мін.	-
Ø Handle	26
З'єднання	GN 000.4-3
R	89
d1	200
d3	38

0.00грн.

Наявн.: 2 тижні

GN 323.4-200-K20-D-DR

K 20

36.5

82.5

GN 000.4-3

200

1311г

2 тижні

0.00грн.

Характеристики

d2 H7	K 20
d4 макс.	26
l1 макс.	36.5
l2	24
l3	6
l4	82.5
w мін.	4
Ø Handle	26
З'єднання	GN 000.4-3
R	89
d1	200
d3	38

0.00грн.

Наявн.: 2 тижні

GN 323.4-200-K20-D-ZI

K 20

36.5

82.5

GN 000.4-3

200

1311г

2 тижні

0.00грн.

Характеристики

d2 H7	K 20
d4 макс.	26
l1 макс.	36.5
l2	24
l3	6
l4	82.5
w мін.	-
Ø Handle	26
З'єднання	GN 000.4-3
R	89
d1	200
d3	38

0.00грн.

Наявн.: 2 тижні

GN 323.4-250-K22-D-DR

K 22

47.5

92.5

GN 000.4-4

113

250

2181г

2 тижні

0.00грн.

Характеристики

d2 H7	K 22
d4 макс.	30
l1 макс.	47.5
l2	28
l3	12
l4	92.5
w мін.	4
Ø Handle	28
З'єднання	GN 000.4-4
R	113
d1	250
d3	45

0.00грн.

Наявн.: 2 тижні

GN 323.4-250-K22-D-ZI

K 22

47.5

92.5

GN 000.4-4

113

250

2181г

2 тижні

0.00грн.

Характеристики

d2 H7	K 22
d4 макс.	30
l1 макс.	47.5
l2	28
l3	12
l4	92.5
w мін.	-
Ø Handle	28
З'єднання	GN 000.4-4
R	113
d1	250
d3	45

0.00грн.

Наявн.: 2 тижні

Типи

Тип A без ручки

Тип D з обертовою сталевою ручкою

Позначення

Варіант ZI входить в зачеплення при відтягуванні на себе

Варіант DR входить у зачеплення при натисканні від себе

Алюміній

Механічно оброблена втулка

Обточений обід

Концентричний обід і площа для свердління < 0.4.

Корпус маховика

з пластиковим покриттям

чорний колір, текстурована обробка

Циліндричні обертові ручки GN 598

Сталь, пластикове покриття

чорний колір, матове оздоблення

Можливе використання сполучних втулок, відмінних від запропонованих.

Інструкція для безпечних маховиків

Інструкція із застосування безпечних маховиків

Шпонковий паз DIN 6885

Основні допуски за стандартами ISO
